| نام تجاری: | NUOYINGJIAYE |
| شماره مدل: | NYRD86 |
| مقدار تولیدی: | 1 عدد |
| قیمت: | $638.58 /pcs |
| شرایط پرداخت: | T/T، D/A، D/P، L/C، Western Union |
| توانایی عرضه: | 1000 عدد در ماه |

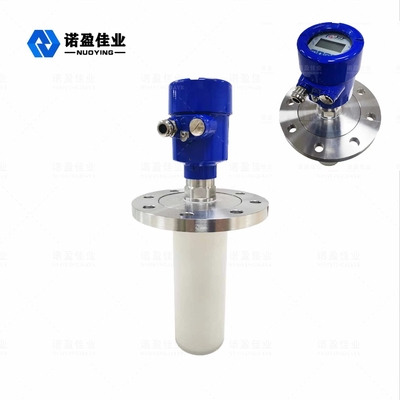

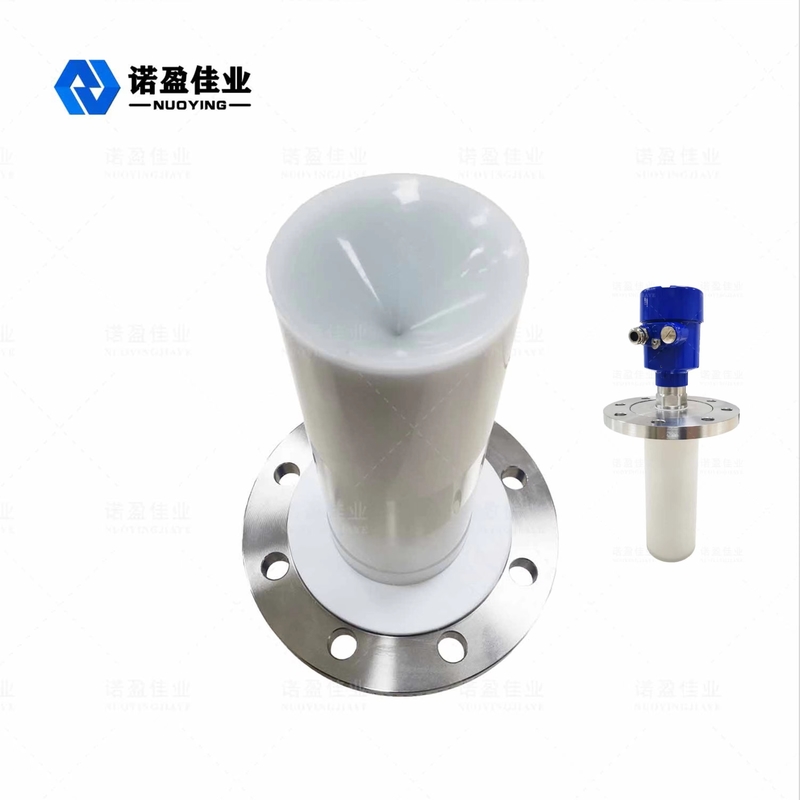

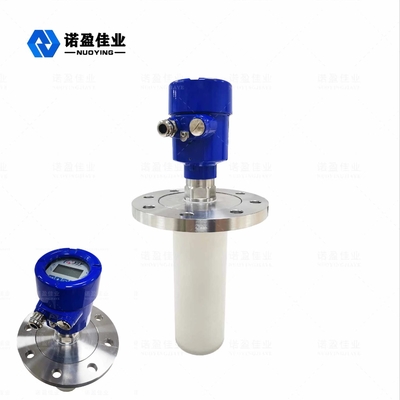

فرستنده سطح رادار 26G با فرکانس بالا برای اندازه گیری سریع و دقیق
اصول کار رادار 26G
آنتن افقی رادار یک پالس باریک مایکروویو را منتشر می کند که از طریق آنتن منتقل می شود.پالس در هنگام تماس با سطح محیط مورد اندازه گیری به سیستم آنتن بازتاب می شود، و سیگنال به طور خودکار به یک سیگنال سطح برای انتقال به بخش الکترونیک تبدیل می شود (به دلیل گسترش بسیار سریع پالس،زمان برای رسیدن موج الکترومغناطیسی به هدف و بازگشت به گیرنده از طریق انعکاس تقریبا فوری است).
پارامترهای فنی رادار 26G
|
کاربردهای معمول |
خوردگی شدید، مایع گرده افشانی |
|
مدل محصول |
NYRD86 |
|
نوع آنتن |
نوع شاخ، نوع سطح پولیش شده |
| مواد آنتن | PTFE، 304، PFA |
| محدوده اندازه گیری | 10 متر، 20 متر، |
| دقت اندازه گیری | 0.05٪ تا 0.1٪ F. S |
| منبع برق | 24VDC (دو سیم، چهار سیم) ، 220VAC |
| خروجی سیگنال | 4... 20mA/HART/RS485/Modbus |
| دمای فرآیند | - 40 ~ + 1200 °C |
| فشار فرآیند | - 0.1 ~ 4.0MPa |
| اتصال فرآیند | رشته، فلنج ((اختیاری) |
| رابط الکتریکی | M20×151/2"NPT |
| درجه حفاظت | IP65، IP67، IP68 (اختیاری) |
| درجه ضد انفجار | Exia II CT6 Ga، Exd II CT6 Gb (برای جزئیات گواهینامه را ببینید) |
توجه: محصولات سفارشی می توانند با توجه به الزامات خاص کاربران طراحی شوند!
ویژگی های طراحی رادار 26G
اندازه آنتن کوچک، آسان برای نصب؛ رادار بدون تماس، بدون فرسایش، بدون آلودگی
تقریباً بدون خوردگی و فوم است؛ تحت تاثیر تغییر تراکم متوسط، دمای و فشار نیست.
محیط گرد و غبار شدید تأثیر کمی بر عملکرد سطح سنج فرکانس بالا دارد.
طول موج كوتاه تر، بازتاب بهتر برای سطوح متراکم جامد
زاویه پرتگاه کوچک است و انرژی متمرکز است، که نه تنها توانایی بازگشت را افزایش می دهد، بلکه به جلوگیری از تداخل کمک می کند.
ناحیه کور اندازه گیری کوچکتر است و نتایج خوبی برای اندازه گیری مخزن کوچک به دست می آید.
نسبت سیگنال به نویز بالا حتی در صورت نوسانات نیز می تواند عملکرد بهتری را به دست آورد.
فرکانس بالا بهترین انتخاب برای اندازه گیری محیط جامد و ثابت دی الکتریک پایین است.
