جزئیات محصول:
|
| کاربرد معمولی: | مایع، جامد، پودر | نمونه محصول: | NYRD703 |
|---|---|---|---|
| نمونه گیری اکو: | 55 بار در ثانیه | دمای فرآیند: | -40 تا +150 درجه سانتیگراد |
| رابط الکتریکی: | M20×1.5، ½ اینچ NPT | فشار فرآیند: | (-0.1~4.0)M Pa |
| درجه ضد انفجار: | EXiaIICT6 Ga | فرم آنتن: | کابل دوبل |
| برجسته: | فرستنده سطح رادار موج هدایت شونده پودری,سطح سنج رادار موج هدایت شونده مایع,سطح سنج رادار جامد 30 متر |
||

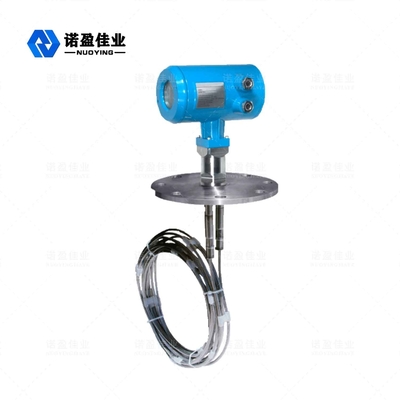

سطح سنج رادار موج هدایت شده با برد اندازه گیری 30 متر برای پودر جامد مایع
اصل کار سطح سنج امواج رادار با برد 30M برای پودر جامد مایع
رادار موج هدایت شونده پالس های مایکروویو با فرکانس بالا را منتشر می کند که در امتداد جزء تشخیص (کابل فولادی یا لوله فولادی) منتشر می شود.فاصله زمانی بین پالس ارسالی و پالس منعکس شده متناسب با فاصله محیط اندازه گیری شده است.مقدار واقعی سطح مواد را می توان با زمان پالس ارسالی و پالس دریافتی ثبت شده توسط سطح سنج رادار محاسبه کرد.
ویژگی های طراحی ازسطح سنج رادار موج هدایت شده با برد اندازه گیری 30M برای پودر جامد مایع
◎سنجش سطح شی رادار موج هدایت شونده از فناوری پیشرفته پردازش مایکروویو و فناوری منحصر به فرد پردازش اکو دیسکاوری اکو، اندازه گیری تماس، اندازه گیری با دقت بالا، اندازه گیری دقیق تر استفاده می کند.علاوه بر این، رادار موج هدایت شونده تحت تأثیر محیط خارجی مانند دمای متوسط و چسبندگی قرار نمی گیرد.
◎مجهز سطح شی رادار موج هدایت‌شونده سری 70-X به دلیل حالت‌های اتصال بین فرآیند و انواع ماژول‌های تشخیص برای شرایط کاری پیچیده و کاربردهای همه‌کاره مناسب است.به عنوان مثال: دمای بالا، فشار بالا و محیط ثابت دی الکتریک پایین.
◎مدیر پالس کار، قدرت انتشار کم، می تواند در انواع زیادی از ظروف خورنده، غیر فلزی و فولاد ضد زنگ بدون سختی برای بدن انسان و محیط اطراف نصب شود.
پارامتر فنی ازسطح سنج رادار موج هدایت شده با برد اندازه گیری 30M برای پودر جامد مایع
| کاربرد معمولی | مایع (چسبندگی، دمای بالا و فشار بالا، کویل گرمایش داخلی، نردبان، صفحه شناور) |
| گرد و غبار (خاکستر بادی، پودر سنگ آهک) | |
| جامد (ذرات کوچک، دانه، شن، ماسه) | |
| نمونه محصول | NYRD701 |
| فرم آنتن | نوع کابل، نوع میله ای، نوع کابل دوبل، نوع میله دوبل، نوع لوله هدایت موج |
| مواد آنتن | 304، 316 |
| نمونه گیری اکو | 55 بار در ثانیه |
| محدوده اندازه گیری | 6 متر، 30 متر |
| دقت اندازه گیری | 0.05٪ ~ 0.1٪ FS |
| منبع تغذیه | 24VDC (دو سیم، چهار سیم)، 220VAC |
| خروجی سیگنال | 4 ... 20mA/HART/RS485/Modbus... |
| دمای فرآیند | -40 ~ 130 + درجه سانتی گراد، -40 ~ + 250 درجه سانتی گراد، -40 تا + 500 درجه سانتی گراد |
| فشار فرآیند | -0.1~2.0MPa،-0.1~4.0MPa |
| اتصال فرآیند | نخ، براکت، فلنج، گیره (اختیاری) |
| رابط الکتریکی | M20×1.5، ½ اینچ NPT |
| درجه حفاظت | IP 65، IP 67، IP 68 |
| درجه ضد انفجار | ExiaIICT6Ga، ExdIICT6Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
