جزئیات محصول:
|
| کاربرد معمولی: | مایع با دمای بالا، فشار | نمونه محصول: | NYRD705 |
|---|---|---|---|
| نمونه گیری اکو: | 55 بار در ثانیه | دمای فرآیند: | -40 تا +500 درجه سانتیگراد |
| رابط الکتریکی: | M 20×1.5، ½ اینچ NPT | فشار فرآیند: | (-0.1 ~ 4.0) مگاپاسکال |
| درجه ضد انفجار: | ExiaIICT6Ga (به گواهی ها مراجعه کنید) | فرم آنتن: | تک کابل، تک میله (اختیاری) |
| برجسته: | فرستنده سطح رادار هوشمند تک کابلی,سطح سنج رادار مایع موج هدایت شونده |
||

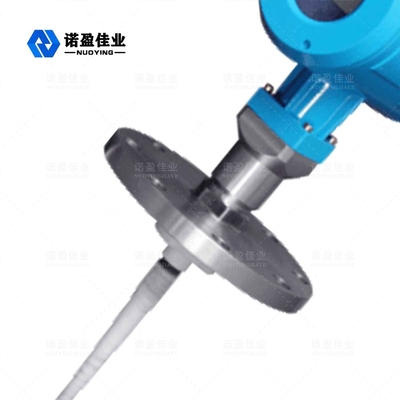

فرستنده سطح رادار موج هدایت شونده هوشمند برای مایع با دمای بالا
اصل کار از فرستنده سطح رادار موج هدایت شونده هوشمند برای مایع با دمای بالا
هنگامی که گیج سطح رادار موج هدایت شده پالس های الکترومغناطیسی را ارسال می کند، هنگامی که از بالای کابل موج هدایت شده عبور می کند، یک پژواک کاذب ایجاد می کند زیرا به انتهای فرستنده نزدیک است و می توان با فیلتر کردن پژواک کاذب تداخل را از بین برد.هنگامی که پالس الکترومغناطیسی در موجبر منتشر می شود، هنگامی که سیگنال به سطح محیط اندازه گیری شده می رسد، بخشی از اکو منعکس می شود و یک تغییر پله در منحنی اکو ایجاد می شود.قسمت دیگری از سیگنال تا زمانی که از دست دادن به طور مداوم مخابره شود، به انتشار به سمت پایین ادامه خواهد داد.سنج سطح مایع تفاوت زمانی بین اکو سطح مایع و اکو انتشار بالا را تشخیص می دهد.با توجه به این اختلاف زمانی، پردازنده سیگنال هوشمند می تواند ارتفاع سطح مایع را محاسبه کند.
ویژگی های طراحی ازفرستنده سطح رادار موج هدایت شونده هوشمند برای مایع با دمای بالا
◎سنجش سطح شی رادار موج هدایت شونده از فناوری پیشرفته پردازش مایکروویو و فناوری منحصر به فرد پردازش اکو دیسکاوری اکو، اندازه گیری تماس، اندازه گیری با دقت بالا، اندازه گیری دقیق تر استفاده می کند.علاوه بر این، رادار موج هدایت شونده تحت تأثیر محیط خارجی مانند دمای متوسط و چسبندگی قرار نمی گیرد.
◎مجهز سطح شی رادار موج هدایت‌شونده سری 70-X به دلیل حالت‌های اتصال بین فرآیند و انواع ماژول‌های تشخیص برای شرایط کاری پیچیده و کاربردهای همه‌کاره مناسب است.به عنوان مثال: دمای بالا، فشار بالا و محیط ثابت دی الکتریک پایین.
◎مدیر پالس کار، قدرت انتشار کم، می تواند در انواع زیادی از ظروف خورنده، غیر فلزی و فولاد ضد زنگ بدون سختی برای بدن انسان و محیط اطراف نصب شود.
پارامتر فنی ازفرستنده سطح رادار موج هدایت شونده هوشمند برای مایع با دمای بالا
| کاربرد معمولی | مایع (چسبندگی، دمای بالا و فشار بالا، کویل گرمایش داخلی، نردبان، صفحه شناور) |
| گرد و غبار (خاکستر بادی، پودر سنگ آهک) | |
| جامد (ذرات کوچک، دانه، شن، ماسه) | |
| نمونه محصول | NYRD701 |
| فرم آنتن | نوع کابل، نوع میله ای، نوع کابل دوبل، نوع میله دوبل، نوع لوله هدایت موج |
| مواد آنتن | 304، 316 |
| نمونه گیری اکو | 55 بار در ثانیه |
| محدوده اندازه گیری | 6 متر، 30 متر |
| دقت اندازه گیری | 0.05٪ ~ 0.1٪ FS |
| منبع تغذیه | 24VDC (دو سیم، چهار سیم)، 220VAC |
| خروجی سیگنال | 4 ... 20mA/HART/RS485/Modbus... |
| دمای فرآیند | -40 ~ 130 + درجه سانتی گراد، -40 ~ + 250 درجه سانتی گراد، -40 تا + 500 درجه سانتی گراد |
| فشار فرآیند | -0.1~2.0MPa،-0.1~4.0MPa |
| اتصال فرآیند | نخ، براکت، فلنج، گیره (اختیاری) |
| رابط الکتریکی | M20×1.5، ½ اینچ NPT |
| درجه حفاظت | IP 65، IP 67، IP 68 |
| درجه ضد انفجار | ExiaIICT6Ga، ExdIICT6Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
