جزئیات محصول:
|
| متوسط: | گاز خورنده، تمیز، خشک | دامنه: | 300-3000SLPM |
|---|---|---|---|
| دقت: | ± 1 درصد در مقیاس کامل | زمان پاسخ: | بهتر از 3s |
| زمان پیش گرم کردن: | ＜15 دقیقه | شرایط کالیبراسیون: | 0℃&101325Pa |
| دمای عملیاتی: | 5 تا 55 درجه سانتیگراد | حداکثر فشار کاری: | 3 MPaG |
| برجسته: | فلومتر دیجیتال گاز 300 SLPM,جریان سنج جرمی NY-M030 |
||

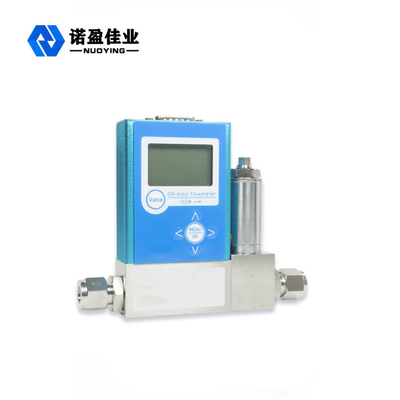

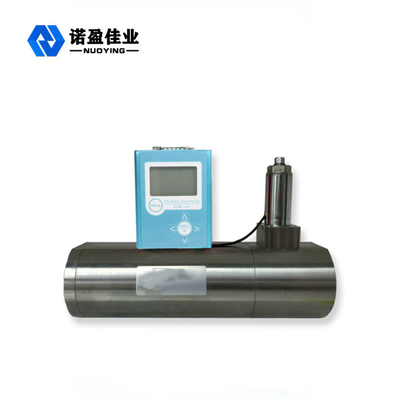

کنترل کننده جریان جرم دیجیتال سری NY-M030 ± 1% گاز خورنده، تمیز و خشک در مقیاس کامل
شرح
نمایشگر دیجیتال سری NY-M030 جریان جرمی گاز با جریان بزرگ
کنترل کننده از سنسور جریان جرمی، عنصر حرارتی تشکیل شده است.
دریچه تنظیم کننده جریان جرمی و مدار تقویت کننده.استفاده می کند
جریان سیال برای انتقال گرما برای تغییر رسانش گرما
اثر توزیع اندازه گیری توزیع دمای مویرگی.
اصل استفاده از اصل اختلاف دما است
کالری سنجی قبل و بعد از انتقال حرارت مویرگی برای اندازه گیری
جریان جرمی گاز، سیگنال جریان اندازه گیری شده توسط گاز را تقویت کنید
سنسور و سپس آن را با ولتاژ تنظیم شده مقایسه کنید و از آن استفاده کنید
به دست آمده تفاوت به رانندگی .کنترل شیر تنظیم و
کنترل حلقه بسته جریان از طریق کانال برای ایجاد آن
برابر با جریان تنظیم شده است.
امکانات
● با استفاده از اصل حرارتی، جریان جرمی گاز تحت تأثیر تغییرات دما و فشار محیط قرار نمی گیرد.
● اصل شنت لوله ای، آسان برای تغییر محدوده و آسان برای نصب.
● بسته سنسور خوب حساسیت تغییرات دمای خارجی را کاهش می دهد.
● محدوده اندازه گیری و کنترل بزرگ است، حداکثر مقیاس کامل می تواند به 3000ln/min برسد
● زمان گرم کردن کوتاه، رانش کوچک صفر، دقت اندازه گیری و کنترل بالا، مناسب برای اندازه گیری و کنترل جریان میکرو.
● می تواند از طریق ابزار ثانویه یا PLC با دستگاه ارتباط برقرار کند و عملکرد آن ساده است.
● دقت بالا: بهتر از 1%
● محدوده قابل اندازه گیری گسترده: 2 تا 100٪
● زمان پاسخگویی سریع، بهتر از 3 ثانیه
● قابل استفاده برای انواع گازها
● می تواند کالیبراسیون گاز مخلوط را ویرایش کند
کاربرد صنعت
● دانشگاه ها / موسسات تحقیقاتی ● خودروسازی
● نظارت بر محیط زیست ● فتوولتائیک
● صنعت وکیوم و پوشش ● پیل های سوختی
● کوره های صنعتی ● کالیبراسیون مترولوژی
● نیمه هادی ها
● اندازه گیری گاز فرآیند
ارتقاء دقت
محدوده: 300 - 3000SLPM
در میان آنها: محدوده 300-3000 SLPM، شاخص های زیر ارتقا یافته اند:
دقت معمولی جریان جرمی: ± 1% از مقیاس کامل (حداکثر مقدار)
دقت جریان جرمی: ± 1% از مقیاس کامل (حداکثر مقدار)
تکرارپذیری: ±(0.1% خواندن + 0.02% مقیاس کامل)
رانش جرم جریان صفر: ± 0.2٪ از مقیاس کامل
رانش دهانه جریان جرمی: ± 0.3 درصد از مقیاس کامل
کارایی
نیازهای متوسط: گاز خورنده، تمیز، خشک
نوع رسانه: بیش از 80 نوع گاز، لطفا به پشت مراجعه کنید
محدوده از: 300 - 3000 SLPM (لطفاً برای جزئیات پرس و جو کنید)
محدوده اندازه گیری و کنترل 2 تا 100%
حالت نمایش: نمایش جریان انبوه
دقت: ± 1% از مقیاس کامل
تکرارپذیری: ± 0.2 درصد از مقیاس کامل
رانش صفر و رانش در مقیاس کامل 0.05٪ در مقیاس کامل / ℃ / دستگاه خودپرداز
زمان پاسخگویی: بهتر از 3 ثانیه
زمان پیش گرم کردن: < 15 دقیقه
شرایط کالیبراسیون: 0 ℃ و 101325 Pa (سایر شرایط استاندارد اختیاری)
دمای عملیاتی: 5 تا 55 درجه سانتیگراد (گزینه دمای بالا تا 20- تا 80 درجه سانتیگراد)
رطوبت عملیاتی: 0 ~ 95٪، غیر متراکم
حداکثر فشار کاری: 3 MPaG
حداقل فشار کاری: اگر نیازی به کالیبراسیون خلاء خاصی نباشد، توصیه می شود از فشار مطلق بالای 400 KPaA استفاده شود.سایر فشارهای خلاء توصیه می شود به طور خاص کالیبره شوند افت فشار در مقیاس کامل: به جدول دقیق افت فشار در پشت سیگنال ورودی/خروجی دیجیتال مراجعه کنید: پروتکل RS485RS232MODBUS سیگنال ورودی/خروجی آنالوگ: 0-5 VDC، سیگنال آنالوگ 4-20 میلی آمپر
دقت: اضافه کردن ±0.1% خطای مقیاس کامل به خطای پایه
ولتاژ تغذیه: 12 - 30 VDC (15 - 30 VDC برای خروجی 4-20 میلی آمپر)
جریان تغذیه: 250 میلی آمپر، 1 آمپر، 2 آمپر (برای جزئیات مشورت کنید)
رابط الکتریکی: DB9
نرخ نشت (نشت خارجی): نرخ نشت می تواند به 1 x 10-9Atm cc/s او برسد.
جنس: SS316 فولاد ضد زنگ اتصال فرآیند: رزوه استاندارد G1/2 زن
روش نصب: بدون نیاز به مکان
کلاس حفاظت: IP40
اندازه/کاهش فشار
| کنترل کننده جریان جرمی در مقیاس کامل | کاهش فشار در مقیاس کامل (psid) اگزوز به اتمسفر | بعد فیزیکی | رابط اتصال 2 |
| 2sccm - 50 sccm | 1.0 | 118 میلی متر ارتفاع × 79 میلی متر عرض × 29 میلی متر D |
موضوع G1/4 (F) اختیاری: 3mm 6mm 8mm 10mm 1/8" 1/4 اینچ 3/8 اینچ ½ اینچ آستین کارت استاندارد Swagelok |
| 100 sccm - 500 sccm | 1.0 | 118 میلی متر ارتفاع × 79 میلی متر عرض × 29 میلی متر D | |
| 1 slpm | 1.5 | 118 میلی متر ارتفاع × 79 میلی متر عرض × 29 میلی متر D | |
| 2 slpm | 3.0 | 118 میلی متر ارتفاع × 79 میلی متر عرض × 29 میلی متر D | |
| 5 slpm | 2.0 | 118 میلی‌متر ارتفاع × 79 میلی‌متر عرض × 29 میلی‌متر D | |
| 10 slpm | 5.5 | 118 میلی متر ارتفاع × 79 میلی متر عرض × 29 میلی متر D | |
| 30 slpm | 20.0 | 118 میلی متر ارتفاع × 79 میلی متر عرض × 29 میلی متر D | |
| 50 slpm | 2.0 | 130 میلی متر ارتفاع × 115 میلی متر عرض × 35 میلی متر D |
3/8''GThread(F) اختیاری: آستین کارت استاندارد 3/8 اینچی 1/2 اینچی 3/4 اینچی 1 اینچی Swagelok |
| 100 slpm | 3.2 | 130 میلی متر ارتفاع × 115 میلی متر عرض × 35 میلی متر D | |
| 250 slpm | 2.4 | 130 میلی متر ارتفاع × 115 میلی متر عرض × 35 میلی متر D | |
| 300 slpm | 6.5 | 130 میلی متر ارتفاع × 115 میلی متر عرض × 35 میلی متر D | |
| 1000 slpm | 14.0 |
1/2''GThread(F) اختیاری: آستین های کارت استاندارد 3/8 اینچی 1/2 اینچی 3/4 اینچی 1 اینچی Swagelok |
|
| 1500 slpm | 17.0 | ||
| 2000 slpm | 28.6 | ||
| 3000 slpm | 28.6 | ||
|
1، یکی دیگر از کنترل کننده جریان جرم سری کم فشار. 2، سازگار با Beswick، Swagelok، Parker، مهر و موم سطح، اتصالات اتصال سریع و آداپتورهای فرول، و همچنین مطابق با نیاز کاربر با اتصالات VCR، SAE سازگار است. 3، مهر و موم سطح Buna-N به نخ داخلی 1/8''NPT. |
|||
سوالات متداول
س: تا کی به من پاسخ می دهید؟
پاسخ: ما در اسرع وقت با شما تماس خواهیم گرفت اما در عرض 12 ساعت
س: آیا می توانم چند نمونه بگیرم؟
A: بله، سفارش نمونه برای بررسی کیفیت و تست بازار در دسترس است.اما شما باید هزینه اکسپرس را بپردازید.
س: چقدر زود می توانید تولید خود را ترتیب دهید؟
پاسخ: پس از دریافت تاییدیه محصول و دریافت پیش پرداخت، تولید بلافاصله شروع می شود.
س: زمان تحویل چیست؟
A: معمولاً برای سفارش کوچک حدود 3-5 روز کاری و برای سفارش بزرگ 10-15 روز طول می کشد.
س: چگونه کیفیت خود را کنترل می کنید؟
A: سه مرحله بازرسی (کالای اصلی، تولیدی و نهایی) + خدمات گارانتی خوب (1 سال رایگان برای تعویض محصول جدید بدون هیچ گونه عامل آسیب انسانی).
س: چه گواهی هایی دارید؟
A: ISO9000، CE، گواهی ضد انفجار، RoHs آماده است.و قبل از تحویل کالا، گواهینامه بازرسی کیفیت و ایمنی صادر شده توسط قطعات ثالث نیز قابل ارائه است.
س: آیا می توانم از کارخانه شما بازدید کنم؟
پاسخ: خیلی خوش آمدید!به بندر هوایی شیان یانگ پرواز کنید.برای ما لذت بزرگی بود.
س: شرایط گارانتی شما چیست؟
A: ما 12 ماه زمان گارانتی را ارائه می دهیم.
س: آیا می توانید خدمات OEM و سفارشی را ارائه دهید؟
A: بله، OEM و ODM هر دو در دسترس هستند، ما دارای بخش تحقیق و توسعه حرفه ای هستیم که می تواند راه حل های حرفه ای را برای شما ارائه دهد.
