جزئیات محصول:
|
| کاربرد: | مایعات، گرد و غبار، جامدات | مورد شماره.: | NYRD808 |
|---|---|---|---|
| فرم آنتن: | نوع نوار، نوع قطره آب | مواد آنتن: | PTFE، 304، 316 |
| محدوده اندازه گیری: | 35 متر، 40 متر، 80 متر | دقت اندازه گیری: | 0.05٪~0.1٪ F.S |
| برجسته: | سطح سنج رادار 80 متر,سطح سنج رادار جامد گرد و غبار 20G,فرستنده سطح نوع رادار بخار مایع |
||

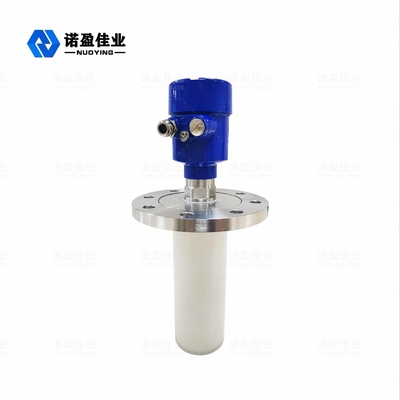

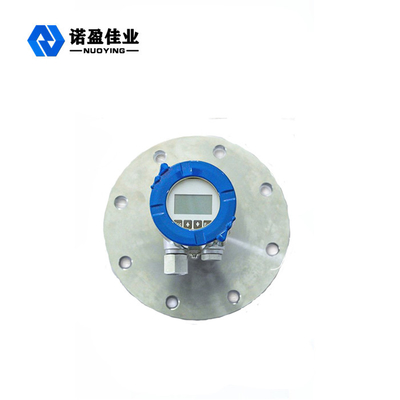

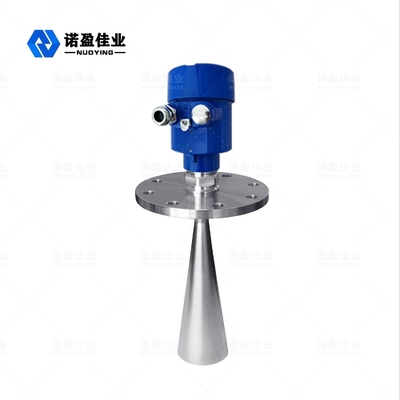

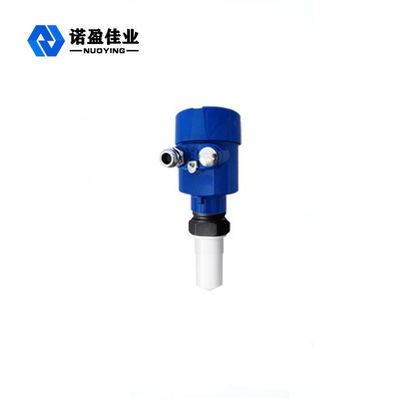

برد اندازه گیری بزرگ 80 متر سطح رادار 20G برای گرد و غبار جامد بخار مایع
اصل کار
آنتن سطح شی رادار، پالس های مایکروویو را از پنجره ارسال می کند و آنها را از طریق آنتن به پایین منتقل می کند.پس از لمس سطح محیط اندازه گیری شده، موج پالس به عقب بازتاب می شود و دوباره توسط سیستم آنتن دریافت می شود و سیگنال به مدار الکترونیکی منتقل می شود و به دلیل سرعت انتشار فوق العاده سریع به طور خودکار به سیگنال سطح جسم تبدیل می شود. پالس، مدت زمانی که طول می کشد تا موج الکترومغناطیسی به هدف برسد و با انعکاس به گیرنده بازگردد تقریباً آنی است).
تاریخ اندازه گیری: سطح آب بندی کف نخ یا فلنج.
توجه: هنگام استفاده از زمان‌بندی سطح رادار، لازم است اطمینان حاصل شود که بالاترین سطح مواد نمی‌تواند وارد ناحیه کور اندازه‌گیری شود (منطقه نشان داده شده در D در شکل).
ویژگی طراحی
◎آنتن خیلی کوچک است، نصب آن آسان است.رادار غیر تماسی، بدون سایش، بدون آلودگی.
◎تقریبا تحت تاثیر خوردگی، فوم، چگالی متوسط، تغییرات دما و فشار قرار نمی گیرد.
◎محیط گرد و غبار جدی تاثیر کمی بر کار متر سطح فرکانس بالا دارد.
◎طول موج کوتاهتر و بازتاب بهتری در برابر یک سطح جامد کج شده دارد.
◎ زاویه پرتو کوچک است و انرژی متمرکز است، که توانایی اکو را افزایش می دهد و برای جلوگیری از اجسام تداخلی مساعد است.
◎ اندازه گیری منطقه کور کوچکتر است، برای اندازه گیری سیلندر کوچک نیز نتایج خوبی به دست خواهد آورد.
◎نسبت سیگنال به نویز بالا عملکرد بهتری را حتی در شرایط نوسانی ممکن می‌سازد.
◎فرکانس بالا، بهترین انتخاب برای اندازه گیری رسانه های ثابت دی الکتریک جامد و کم است.
پارامتر فنی
| کاربرد | انواع مایعات (خوردگی قوی، ثابت دی الکتریک کم، هم زدن، بخار، تبلور، تراکم، دوغاب، دمای بالا و فشار بالا و غیره) |
| انواع گرد و غبار (گرد و غبار قوی، گرد و غبار شناور، پودر سیمان، پودر آهک، خاکستر بادی، کریستالیزاسیون و موارد دیگر) | |
| جامدات مختلف (غلات، سنگ های کوچک، سنگ آهن، زغال سنگ و غیره) | |
| شماره مورد | NYRD805،NYRD806،NYRD807،NYRD808،NYRD809،NYRD810،NYRD86 |
| NYRD87، NYRD-PB، NYRD-SD، NYRD-TJ، NYRD- SL | |
| فرم آنتن | نوع میله، نوع قطره آب، نوع صفحه، نوع شاخ، نوع سطح، نوع لنز |
| مواد آنتن | PTFE، 304،316، PP، PFA |
| محدوده اندازه گیری | 10 متر، 20 متر، 30 متر، 35 متر، 40 متر، 80 متر |
| دقت اندازه گیری | 0.05٪ ~ 0.1٪ FS |
| منبع تغذیه | 24VDC (دو سیم، چهار سیم)، 220VAC |
| خروجی سیگنال | 4-20mA/HART/RS485/Modbus... |
| دمای فرآیند | -40~+130℃،-40~+150℃،-40~+2600℃،-40~+1200℃ |
| فشار فرآیند | -0.1~0.3Mpa،-0.1~2.0Mpa،-0.1~4.0Mpa، |
| اتصال فرآیند | نخ، براکت، فلنج، گیره سلامت (اختیاری) |
| رابط الکتریکی | M20x1.5،1/2 اینچ NPT |
| درجه حفاظت | IP65، IP67، IP68 (اختیاری) |
| درجه ضد انفجار | ExiaIICT6 Ga, ExdIICT6 Gb (همانطور که در گواهی نشان داده شده است) |
اگر سوال دیگری دارید، لطفا با ما تماس بگیرید.ما در اسرع وقت به درخواست های شما رسیدگی خواهیم کرد.
