جزئیات محصول:
|
کاربرد: | کمتر از 3 درجه، مناسب برای فضای باریک | محصول شماره: | NYRD900 |
---|---|---|---|
فرکانس: | 76 گیگاهرتز ~ 81 گیگاهرتز | فرم آنتن: | آنتن لنز، آنتن لنز ضد خوردگی |
مواد آنتن: | PTFE، 304 + PTFE | محدوده اندازه گیری: | 0.08 ~ 150 متر |
دقت: | 0.05٪~0.1٪ F.S | منبع تغذیه: | 24VDC-220VAC |
برجسته: | فرستنده سطح رادار PTFE,متر سطح رادار اندازه گیری بخار گاز,سطح سنج رادار دمای بالا 0.08 متر |

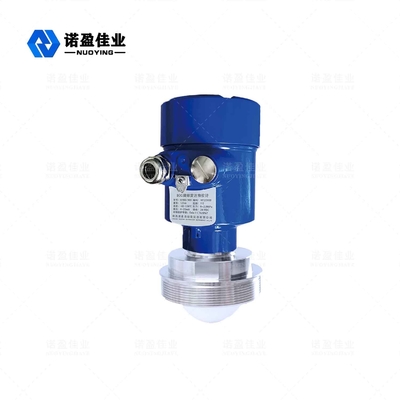

اندازه گیری درجه حرارت بالا بخار گاز 80G سطح سنج رادار 76GHz~81GHz 0.08~150m
موج الکترومغناطیسی میلیمتری: معمولاً دامنه فرکانس 30-300 گیگاهرتز 1 ~ 10 میلی متر است) موج الکترومغناطیسی به نام موج میلیمتری که در محدوده طول موج تقاطع امواج مایکروویو و مادون قرمز دور سه قرار دارد، بنابراین دارای ویژگی های دو نوع طیفباند 76-81 گیگاهرتز به مراتب کمترین منطقه توسعه شناخته شده و کاربردی است.
ویژگی طراحی
* عملکرد گذرا خوب: بر اساس تراشه RF موج میلی متری CMOS خود توسعه یافته، ساختار RF محکم تر، نسبت سیگنال به نویز بالاتر را به دست آورید.
* پهنای باند کاری 5 گیگاهرتز، به طوری که محصول وضوح اندازه گیری و دقت اندازه گیری بالاتری دارد.
* انسجام، تولید آب لرزه ای دوقطبی که توسط جریان منسجم یا اثرات فرکانس دیفرانسیل غیرخطی پالس های لیزری منسجم هدایت می شود.
* انرژی کم؛انرژی فوتون موج میلیمتری تنها چند میلیالکترون ولت است و پدیده یونیزاسیون پرتو ایکس و تخریب مادهای که باید تشخیص داده شود رخ نمیدهد، بنابراین از بین بردن ماده قابل تشخیص آسان نیست.
* نفوذ قوی، برای مواد غیر قطبی دارای نفوذ قوی، بسیاری از مواد غیر فلزی غیر قطبی در این باند جذب پرتو کوچک است، بنابراین، می توان برای تشخیص ساختار داخلی مواد استفاده کرد.به عنوان مثال، سرامیک/مقوا/پلاستیک/فوم و غیره نسبت به تشعشعات الکترومغناطیسی در این باند شفاف هستند و همچنین میتوانند برای نظارت بر امنیت فرودگاه/ایستگاه، مانند شناسایی ماشینآلات/مواد منفجره و داروها، یا برای تشخیص جوشکاری تخته مدار استفاده شوند.
* جذب آسان توسط مولکول های قطبی، این نوار دارای پراکندگی کمتری در مواد غیر یکنواخت است، می تواند محتوای بخار آب را تشخیص داده و اندازه گیری کند.آنها همچنین می توانند با طیف مشخصه آنها برای مطالعه ترکیب مواد یا کنترل کیفیت تجزیه و تحلیل شوند.
پارامتر فنی
کاربرد | زاویه انتشار امواج الکترومغناطیسی کمتر از 3 درجه است، مناسب برای اندازه گیری فضای باریک یا لوله موج هدایت شده |
مناسب برای تحمل ذخیره سازی بزرگ (150 متر) و ذخیره سازی سیلندر کوچک "منطقه کور کوچک" | |
دقت بالا، سطح بهداشت بالا و سایر مکان های اندازه گیری | |
شرایط فرآیند پیچیده است (همزن، میله گرمایش، نردبان، سقف شناور، گرد و غبار قوی، بخار قوی و غیره) | |
شماره مورد | NYRD900 |
فرکانس انتقال | 76 گیگاهرتز ~ 81 گیگاهرتز، عرض فرکانس اسکن FM 5 گیگاهرتز |

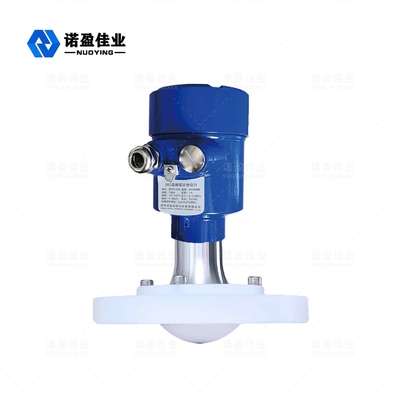

فرم آنتن | آنتن لنز، آنتن لنز ضد خوردگی |
مواد آنتن | PTFE, 304 + PTFE |
محدوده اندازه گیری | 0.08 تا 150 متر |
دقت اندازه گیری | 0.05٪ ~ 0.1٪ FS |
منبع تغذیه | 24VDC,220VAC |
خروجی سیگنال | 4-20mA/HART/RS485/Modbus... |
دمای فرآیند | -40 ~ 130 ℃، -40 ~ 260 ℃ (≥260 ℃قابل تنظیم) |
فشار فرآیند | -0.1 ~ 2.0 مگاپاسکال |

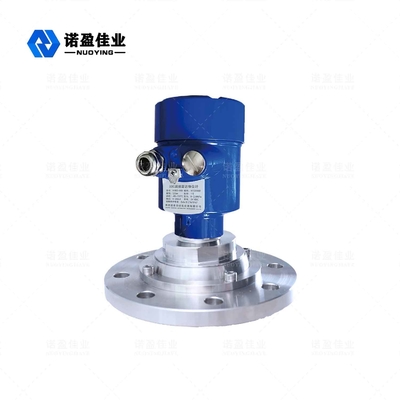

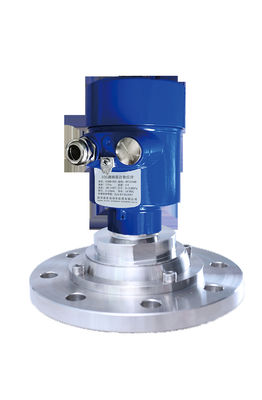

اتصال فرآیند | نخ، براکت، فلنج، گیره بهداشتی (اختیاری) |
درجه حفاظت | IP65، IP67، IP68 (اختیاری) |
درجه ضد انفجار | ExiaIICT6 Ga, ExdIICT6 Gb (همانطور که در گواهی نشان داده شده است) |
