جزئیات محصول:
|
| کاربرد معمولی: | مایع، گرد و غبار | نمونه محصول: | NYRD803T |
|---|---|---|---|
| نمونه گیری اکو: | 55 بار در ثانیه | محدوده اندازه گیری: | 20 متر، 35 متر |
| منبع تغذیه: | 24VDC (دو سیم، چهار سیم) | خروجی سیگنال: | RS485/Modbus |
| دمای فرآیند: | -40 تا +130 درجه سانتیگراد | فشار فرآیند: | -0.1~2.0MPa |
| برجسته: | سطح سنج رادار 6 گرمی هوشمند,سطح سنج رادار غیر فلزی 20 متر,سوئیچ سطح رادار نخ فلنج |
||

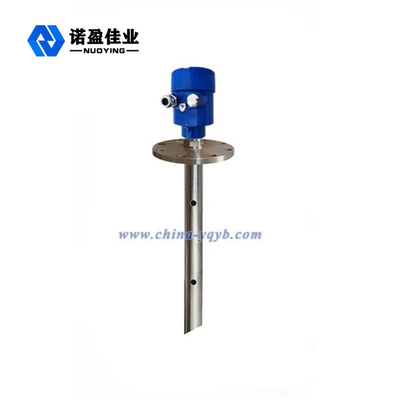

کانتینرهای غیر فلزی فلنج رزوه سنج رادار هوشمند 6 گرمی
اصل کار اندازه گیری سطح رادار 6g
آنتن پالس مایکروویو منعکس شده را دریافت کرده و آن را به مدار الکترونیکی ارسال می کند.ریزپردازنده سیگنال را پردازش می کند و پژواک تولید شده توسط میکرو پالس روی سطح ماده را شناسایی می کند.شناسایی صحیح سیگنال اکو توسط نرم افزار پالس تکمیل می شود و دقت می تواند به سطح میلی متری برسد.فاصله D از سطح ماده متناسب با زمان سفر T پالس است:
D=C×T/2 که C سرعت نور است
از آنجایی که فاصله E مخزن خالی مشخص است، موقعیت جسم L عبارت است از: L= ED
با وارد کردن ارتفاع مخزن خالی E(= صفر)، ارتفاع کامل مخزن F(= محدوده کامل) و برخی پارامترهای کاربردی، پارامترهای کاربردی به طور خودکار متر را با محیط اندازه گیری مطابق با خروجی 4-20 میلی آمپر تطبیق می دهند.
پارامتر فنی سطح رادار 6g
| مواد آنتن | PTFE, 304,316 |
| نمونه گیری اکو | 55 بار در ثانیه |
| محدوده اندازه گیری | 20 متر، 35 متر |
| دقت اندازه گیری | 0.05٪ ~ 0.1٪ FS |
| منبع تغذیه | 24VDC (دو سیم، چهار سیم)، 220VAC |
| خروجی سیگنال | 4 ... 20mA/HART/RS485/Modbus... |
| دمای فرآیند | -40 ~ 130 + درجه سانتیگراد، -40 ~ + 250 درجه سانتیگراد |
| فشار فرآیند | -0.1~0.3MPa، -0.1~2.0MPa، -0.1~4.0MPa |
| اتصال فرآیند | نخ، براکت، فلنج، (اختیاری) |
| رابط الکتریکی | M20×1.5، ½ اینچ NPT |
| درجه حفاظت | IP 65، IP 67، IP 68 (اختیاری) |
| درجه ضد انفجار | ExiaIICT6Ga، ExdIICT6Gb (برای جزئیات به گواهی مراجعه کنید) |
