جزئیات محصول:
|
| نوع رسانه: | مایع، گاز، بخار | قطر اسمی: | 25mm≤DN≤1200mm |
|---|---|---|---|
| فشار اسمی: | PN≤25MPa | دمای عملیاتی: | T≤350℃ |
| کلاس دقت: | ± 0.5٪، ±1.0٪ | مواد لوله: | فولاد کربن، فولاد ضد زنگ، دیگر |
| طول لوله مستقیم: | لوله مستقیم جلو 1~3D و لوله مستقیم عقب 3~5D است | روش اتصال: | اتصال فلنج، اتصال جوش لب به لب |
| برجسته: | دبی سنج جرمی نوع گوه,دبی سنج گوه با دقت بالا,فلومتر 25 مگاپاسکال نوع گوه |
||

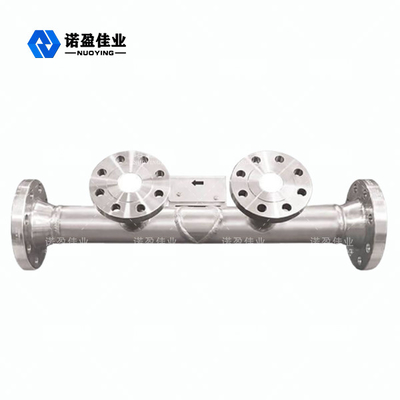

دقت اندازه گیری بالا نصب آسان و استفاده و نگهداری جریان سنج گوه NY-XX
توضیحات محصول فلومتر گوه ای NY-XX
فلومتر گوه ای یک دبی سنج است که جریان را توسط یک عنصر دریچه گاز V شکل اندازه گیری می کند.زاویه گرد بالای آن به سمت پایین است که برای عبور صاف مایعات حاوی ذرات معلق یا مایعات چسبناک مساعد است و باعث ایجاد رکود در بالادست عضو گاز نمی شود.500mPa·S، برای اندازه گیری جریان دوغاب، خمیر سنگ معدن، نفت خام شنی، فاضلاب، نفت سنگین، روغن باقیمانده و سایر سوسپانسیون های حاوی جامد و رسانه های مایع مانند عدد رینولدز پایین استفاده می شود.همچنین می توان از آن برای اندازه گیری جریان گاز و بخار استفاده کرد.این محصول برای گازهای مختلف به ویژه برای اندازه گیری جریان گاز کثیف و گاز طبیعی استفاده می شود.
ویژگی طراحی جریان سنج گوه ای NY-XX
1. استفاده از قطعات دریچه گاز بدنه "V" می تواند ناحیه راکد را از بین ببرد و از گرفتگی سیستم جلوگیری کند.
2. عدد رینولدز کاربردهای گسترده ای دارد.وقتی عدد رینولدز 500 باشد، رابطه مربع بین فشار دیفرانسیل و جریان همچنان حفظ می شود.
3. فرستنده فشار دیفرانسیل می تواند سیگنال های الکتریکی 4 تا 20 میلی آمپر را صادر کند که برای استفاده با ابزارهای مختلف مناسب است.
4. نصب، استفاده و نگهداری آسان.
5. دقت اندازه گیری بالا، عدم قطعیت گسترده کالیبراسیون جریان: ± 0.5٪ ± 0.2٪ (کالیبراسیون آب یا کالیبراسیون روغن).
6. پایداری طولانی مدت خوبی دارد و توسط کاربران به عنوان ابزاری با نرخ شکست صفر تحسین می شود.
7. متر یکباره تقسیم می شود و با تعویض گوه (وسط) می توان دامنه را افزایش داد.
8. سبک های مختلف:
نوع معمولی: نسبت چرخش در محدوده 1: و خطای غیر خطی ضریب جریان ≤±1٪ است.
نوع عملکرد بالا: نسبت چرخش در محدوده 1 است: عدم قطعیت گسترده کالیبراسیون جریان ± 0.5٪ ± 0.2٪ است.
پارامترهای فنی جریان سنج گوه ای NY-XX
| شماره محصول | NY-XX |
| نوع رسانه | مایع، گاز، بخار |
| قطر اسمی | 25mm≤DN≤1200mm |
| فشار اسمی | PN≤25MPa |
| محدوده اعداد رینولدز | قرمز می تواند تا 300 و تا 106+ بالا برود |
| دمای عملیاتی | T≤350℃ |
| کلاس دقت | ± 0.5٪، ±1.0٪ |
| طول لوله مستقیم | لوله مستقیم جلو 1~3D و لوله مستقیم عقب 3~5D است |
| روش اتصال | اتصال فلنج، اتصال جوش لب به لب |
| مواد لوله | فولاد کربن، فولاد ضد زنگ، دیگر |
| سطح فشار | ≤0.25MPa،≤0.6MPa …… ≤10.0MPa |
