جزئیات محصول:
|
| نوع رسانه: | مایع، گاز، بخار | قطر اسمی: | 25mm≤DN≤1800mm |
|---|---|---|---|
| فشار اسمی: | PN≤32MPa | محدوده اعداد رینولدز: | 8*103≤قرمز≤107 |
| تکرارپذیری: | ≤0.1٪ | کلاس دقت: | ± 0.5٪، ±1.0٪ |
| طول لوله مستقیم: | لوله مستقیم جلو 1~3D و لوله مستقیم عقب 3~5D است | روش اتصال: | اتصال فلنج، اتصال جوش لب به لب |
| برجسته: | جریان سنج مخروطی سیالات کم فشار V,فلومتر جرمی سیال 1800 میلی متر,جریان سنج مخروطی جرمی V |
||

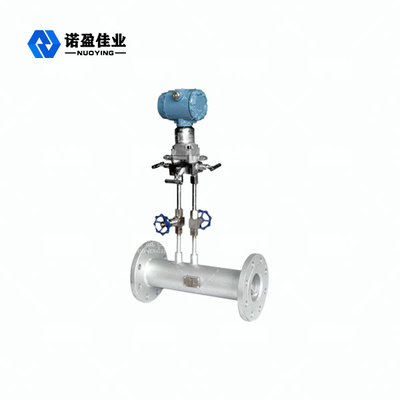

افت فشار کم فشار کم NY-NT V-Cone فلومتر سیالات کم فشار
NY-NT V-Cone فلومتر سیالات کم فشار شرح محصول
فلومتر V-cone نوع جدیدی از دستگاه دریچه گاز است که مزایای لوله ونتوری کلاسیک و صفحه دهانه حلقوی را ادغام می کند.
اثر throttling حاصل برای اندازه گیری جریان استفاده می شود.بر خلاف دیگر جریان سنج های دریچه گاز، طرح دریچه گاز را تغییر می دهد، از دریچه گاز مرکزی به دریچه گاز حلقوی.اصل نظری آن بر اساس قانون بقای انرژی در لوله‌های بسته برنو است.فشار کم، افت فشار کم، می تواند سیالات حاوی ذرات جامد، سیالات کم فشار، گازهای با رطوبت بالا و سیالات کثیف مختلف را اندازه گیری کند.
پارامترهای فنی فلومتر NY-NT V-Cone سیالات کم فشار
| شماره محصول | NY-NTV |
| نوع رسانه | مایع، گاز، بخار |
| قطر اسمی | 25mm≤DN≤1800mm |
| فشار اسمی | PN≤32MPa |
| محدوده اعداد رینولدز | 8*103≤قرمز≤107 |
| تکرارپذیری | ≤0.1٪ |
| کلاس دقت | ± 0.5٪، ±1.0٪ |
| طول لوله مستقیم | لوله مستقیم جلو 1~3D و لوله مستقیم عقب 3~5D است |
| روش اتصال | اتصال فلنج، اتصال جوش لب به لب |
| مواد لوله | فولاد کربن، فولاد ضد زنگ، دیگر |
| سطح فشار | ≤0.25MPa،≤0.6MPa …… ≤10.0MPa |
