جزئیات محصول:
|
کاربرد معمولی: | به راحتی متبلور، شبنم، مایع به شدت خورنده، پودر | فرم آنتن: | نوع قطره آب |
---|---|---|---|
مواد آنتن: | PTFE | رابط الکتریکی: | M20X1.5، % ~NPT |
دقت اندازه گیری: | 0.05٪ ~ 0. 1% F.S | محدوده اندازه گیری: | 40 میلیون |
دمای فرآیند: | -40 ~ + 260 اینچ | فشار فرآیند: | -0. 1~2.0MPa |
برجسته: | سطح سنج رادار چند منظوره,ابزار سطح رادار پودر بتن جامد,فرستنده سطح هوشمند رادار شیمیایی |

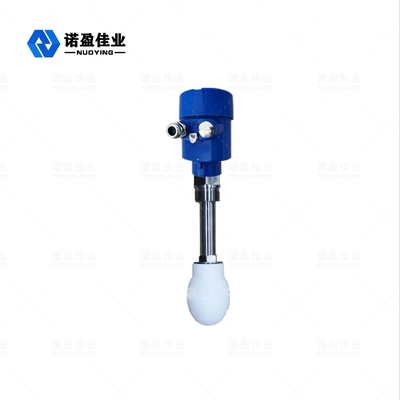

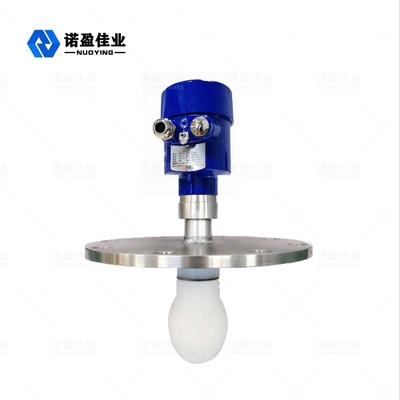

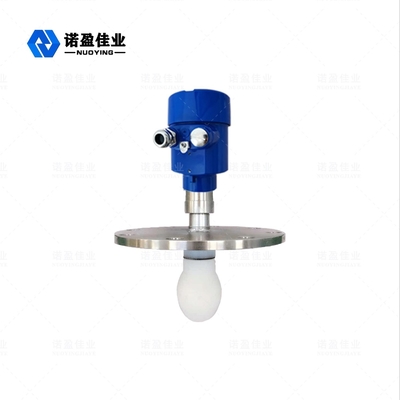

سطح سنج رادار چند منظوره NYRD SD برای مایع/پودر خورنده قوی
اصل کار سطح سنج رادار چند منظوره NYRD SD برای مایع/پودر خورنده قوی
سنسورهای سری SD سطح سنج رادار، ابزارهای اندازه گیری سطح راداری با فرکانس بالا 26 گیگاهرتز هستند که حداکثر فاصله را تا 80 متر اندازه گیری می کنند.آنتن بیشتر بهینه شده است و ریزپردازنده های سریع جدید می توانند تجزیه و تحلیل و پردازش سیگنال با سرعت بالاتر را انجام دهند و این کنتور را قادر می سازد در شرایط اندازه گیری خورنده مانند مخازن واکنش و سطل جامد استفاده شود.
با توجه به تفاوت زمان اولتراسونیک از پرتاب برای دریافت و شناخته شده برای تعیین سطح صدا، سیگنال های مایکروویو توسط دستگاه های الکترونیکی پردازش می شوند و در نهایت به سیگنال های الکتریکی تبدیل می شوند و به سطح جسم تبدیل می شوند.
تاریخ اندازه گیری: سطح آب بندی کف نخ یا فلنج.
توجه: هنگام استفاده از زمانبندی سطح رادار، مطمئن شوید که بالاترین سطح مواد نمیتواند وارد ناحیه کور اندازهگیری شود (منطقه نشان داده شده در D در شکل).
ویژگی های طراحی سطح سنج رادار چند منظوره NYRD SD برای مایع/پودر خورنده قوی
◎ اندازه آنتن کوچک است، نصب آسان است.رادار غیر تماسی، بدون سایش، بدون آلودگی.
◎ تقریباً در برابر خوردگی و کف مصون است.تحت تأثیر چگالی متوسط، تغییرات دما و فشار قرار نمی گیرد.
◎ محیط گرد و غبار جدی تأثیر کمی بر کار متر سطح فرکانس بالا دارد.
◎ طول موج کوتاهتر، انعکاس بهتر روی سطوح جامد شیبدار.
◎ زاویه پرتو کوچک است، انرژی متمرکز است، که توانایی اکو را افزایش می دهد و برای جلوگیری از تداخل اجسام مساعد است.
◎ اندازه گیری ناحیه کور کوچکتر است، برای اندازه گیری مخزن کوچک نیز نتایج خوبی به دست خواهد آمد.
◎ نسبت سیگنال به نویز بالا، حتی در صورت نوسانات نیز می تواند عملکرد بهتری را به دست آورد.
در صورت نوسانات نیز می توان عملکرد بهتری را به دست آورد.
◎ فرکانس بالا، بهترین انتخاب برای اندازه گیری محیط ثابت دی الکتریک جامد و کم است. فرکانس بالا، بهترین انتخاب برای اندازه گیری محیط ثابت دی الکتریک جامد و کم است.
پارامترهای فنیسطح سنج رادار چند منظوره NYRD SD برای مایع/پودر خورنده قوی
کاربرد معمولی | به راحتی متبلور، شبنم، مایع به شدت خورنده، پودر |
نمونه محصول
|
|
NYRD-SD | |
فرم آنتن
|
تخت
|
مواد آنتن | PTFE، 316L (اختیاری) |
محدوده اندازه گیری | 40 متر |
دقت اندازه گیری | 0.05٪ ~ 0.1٪ FS |
ولتاژ منبع تغذیه | 24VDC (دو سیم، چهار سیم) |
خروجی سیگنال
|
4...20mA/HART/RS485/Modbus... |
دمای فرآیند | -40 ~ + 260 ℃ |
فشار فرآیند |
-0.1~2.0MPa
|
پیوند رویه | فلنج (اختیاری) |
رابط الکتریکی | M20*1.5، ½ ″NPT |
سطوح حفاظت | IP67 (اختیاری) |
طبقه بندی ضد انفجار | Exia II CT6 Ga (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
