جزئیات محصول:
|
دمای فرآیند: | -40 ~ + 130 اینچ | فشار فرآیند: | -0. -0. 1~0. 1~0. 3MPa 3 مگا پاسکال |
---|---|---|---|
اتصال فرآیند: | نخ، براکت، فلنج، گیره بهداشتی (اختیاری) | درجه حفاظت / درجه IP: | M20X1.5، % ~NPT |
درجه ضد انفجار خطرناک: | ExialICT6 Ga، Exd IICT6 Gb (برای جزئیات به گواهی مراجعه کنید) | مواد آنتن: | PTFE، 304، 316، PP، PFA |
دقت اندازه گیری: | 10 متر | کاربرد معمولی: | انواع مایعات خورنده |
برجسته: | سوئیچ سطح رادار گاز 26G,ابزار سطح رادار نخی بدون تماس,فرستنده موج رادار هدایت شده با گاز |

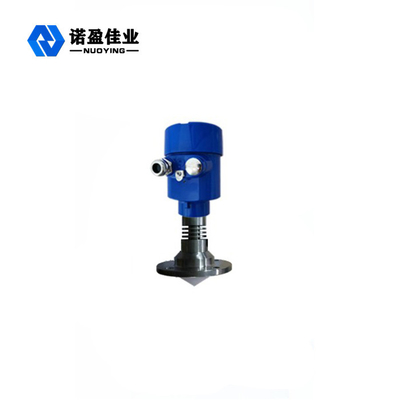

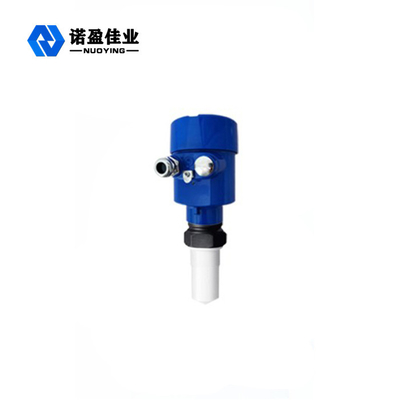

فرستنده سطح رادار هوشمند Small Beam Angel 26 G NYRD805 غیر تماسی
اصل کار فرستنده سطح رادار هوشمند Small Beam Angel 26 G NYRD805 غیر تماسی
آنتن سطح رادار پالس های مایکروویو باریکی را ساطع می کند که از طریق آنتن به سمت پایین منتقل می شود.پس از تماس موج پالس با سطح محیط اندازه گیری شده، دوباره منعکس شده و توسط سیستم آنتن دریافت می شود و سیگنال به قسمت مدار الکترونیکی منتقل می شود و به طور خودکار به سیگنال سطح تبدیل می شود (زیرا سرعت انتشار پالس بسیار سریع است. ، موج الکترومغناطیسی به هدف می رسد و به گیرنده منعکس می شود. مدت زمان لازم برای رفت و برگشت تقریباً آنی است)
تاریخ اندازه گیری: سطح آب بندی کف نخ یا فلنج.
توجه: هنگام استفاده از زمانبندی سطح رادار، مطمئن شوید که بالاترین سطح مواد نمیتواند وارد ناحیه کور اندازهگیری شود (منطقه نشان داده شده در D در شکل).
ویژگی های طراحیفرستنده سطح رادار هوشمند Small Beam Angel 26 G NYRD805 غیر تماسی
◎ اندازه آنتن کوچک است، نصب آسان است.رادار غیر تماسی، بدون سایش، بدون آلودگی.
◎ تقریباً در برابر خوردگی و کف مصون است.تحت تأثیر چگالی متوسط، تغییرات دما و فشار قرار نمی گیرد.
◎ محیط گرد و غبار جدی تأثیر کمی بر کار متر سطح فرکانس بالا دارد.
◎ طول موج کوتاهتر، انعکاس بهتر روی سطوح جامد شیبدار.
◎ زاویه پرتو کوچک است، انرژی متمرکز است، که توانایی اکو را افزایش می دهد و برای جلوگیری از تداخل اجسام مساعد است.
◎ اندازه گیری ناحیه کور کوچکتر است، برای اندازه گیری مخزن کوچک نیز نتایج خوبی به دست خواهد آمد.
◎ نسبت سیگنال به نویز بالا، حتی در صورت نوسانات نیز می تواند عملکرد بهتری را به دست آورد.
در صورت نوسانات نیز می توان عملکرد بهتری را به دست آورد.
◎ فرکانس بالا، بهترین انتخاب برای اندازه گیری محیط ثابت دی الکتریک جامد و کم است. فرکانس بالا، بهترین انتخاب برای اندازه گیری محیط ثابت دی الکتریک جامد و کم است.
پارامترهای فنیفرستنده سطح رادار هوشمند Small Beam Angel 26 G NYRD805 غیر تماسی
کاربرد معمولی | مایعات مختلف (خوردگی قوی.) |
نمونه محصول
|
NYRD805 |
فرم آنتن |
چوب، قطره آب، صاف، شیپور، سطح پرتاب شده، لنز |
مواد آنتن | PTFE |
محدوده اندازه گیری | 10 متر |
دقت اندازه گیری | 0.05٪ ~ 0.1٪ FS |
ولتاژ منبع تغذیه | 24VDC (دو سیم، چهار سیم)، 220VAC |
خروجی سیگنال |
4...20mA/HART/RS485/Modbus... |
دمای فرآیند | -40 ~ + 130 ℃ |
فشار فرآیند |
-0.1~0.3MPa |
پیوند رویه | رزوه پیچ، فلنج (اختیاری) |
رابط الکتریکی | M20*1.5، ½ ″NPT |
سطوح حفاظت | IP67 (اختیاری) |
طبقه بندی ضد انفجار | Exia II CT6 Ga,Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
