جزئیات محصول:
|
منابع تغذیه: | 6-24VDC (چهار سیم) | دقت اندازه گیری: | 0.05٪ ~ 0. 1% F.S |
---|---|---|---|
رابط الکتریکی: | M20X1.5، % ~NPT | اتصال فرآیند: | نخ، براکت، فلنج (اختیاری) |
فشار فرآیند: | فشار اتاق | دمای فرآیند: | -40 ~ 100 اینچ |
خروجی سیگنال: | ...20mA/HART/RS485/Modbus. | مواد پوسته: | آلومینیوم، پلاستیک |
برجسته: | سطح سنج رادار هوشمند 24VDC,فرستنده سطح مخزن گاز رادار,فرستنده سطح امواج رادار هدایت شونده هوشمند |

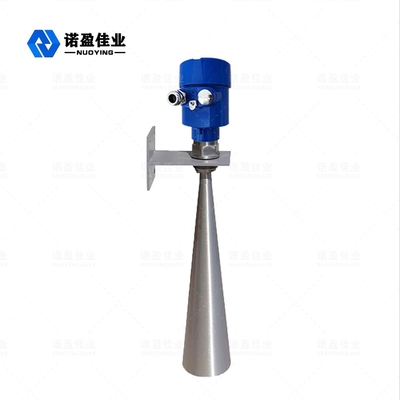

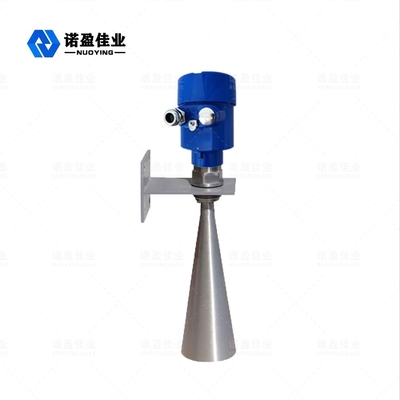

سطح سنج رادار هوشمند 6-24VDC NYRD804 برای رودخانه، دریاچه و سول
اصل کار سطح سنج رادار هوشمند 6-24VDC NYRD804 برای رودخانه، دریاچه و شول
آنتن سطح رادار پالس های مایکروویو باریکی را ساطع می کند که از طریق آنتن به سمت پایین منتقل می شود.پس از تماس موج پالس با سطح محیط اندازه گیری شده، دوباره منعکس شده و توسط سیستم آنتن دریافت می شود و سیگنال به قسمت مدار الکترونیکی منتقل می شود و به طور خودکار به سیگنال سطح تبدیل می شود (زیرا سرعت انتشار پالس بسیار سریع است. ، موج الکترومغناطیسی به هدف می رسد و به گیرنده منعکس می شود. مدت زمان لازم برای رفت و برگشت تقریباً آنی است)
ویژگی های طراحیسطح سنج رادار هوشمند 6-24VDC NYRD804 برای رودخانه، دریاچه و سول
◎ اندازه آنتن کوچک است، نصب آسان است.رادار غیر تماسی، بدون سایش، بدون آلودگی.
◎ تقریباً در برابر خوردگی و کف مصون است.تحت تأثیر چگالی متوسط، تغییرات دما و فشار قرار نمی گیرد.
◎ محیط گرد و غبار جدی تأثیر کمی بر کار متر سطح فرکانس بالا دارد.
◎ طول موج کوتاهتر، انعکاس بهتر روی سطوح جامد شیبدار.
◎ زاویه پرتو کوچک است، انرژی متمرکز است، که توانایی اکو را افزایش می دهد و برای جلوگیری از تداخل اجسام مساعد است.
◎ اندازه گیری ناحیه کور کوچکتر است، برای اندازه گیری مخزن کوچک نیز نتایج خوبی به دست خواهد آمد.
◎ نسبت سیگنال به نویز بالا، حتی در صورت نوسانات نیز می تواند عملکرد بهتری را به دست آورد.
در صورت نوسانات نیز می توان عملکرد بهتری را به دست آورد.
◎ فرکانس بالا، بهترین انتخاب برای اندازه گیری محیط ثابت دی الکتریک جامد و کم است. فرکانس بالا، بهترین انتخاب برای اندازه گیری محیط ثابت دی الکتریک جامد و کم است.
پارامترهای فنیسطح سنج رادار هوشمند 6-24VDC NYRD804 برای رودخانه، دریاچه و سول
کاربرد معمولی | رودخانه، دریاچه و شول |
نمونه محصول
|
NYRD804 |
فرم آنتن |
چوب، قطره آب، صاف، شیپور، سطح پرتاب شده، لنز |
مواد آنتن | PTFE، 304،316، PP، PFA |
محدوده اندازه گیری | 70 متر |
دقت اندازه گیری | 0.05٪ ~ 0.1٪ FS |
ولتاژ منبع تغذیه | 6-24VDC (چهار سیم) |
خروجی سیگنال |
4...20mA/HART/RS485/Modbus... |
دمای فرآیند | -40 ~ + 130 ℃ |
فشار فرآیند |
-0.1~0.3MPa،-0.1~2.0MPa،-0.1~4.0MPa، |
پیوند رویه | رزوه پیچ، براکت، فلنج (اختیاری) |
رابط الکتریکی | M20*1.5، ½ ″NPT |
سطوح حفاظت | IP65، IP67 (اختیاری) |
طبقه بندی ضد انفجار | Exia II CT6 Ga,Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
