جزئیات محصول:
|
کاربرد معمولی: | موارد با مواد جامد، گرد و غبار قوی، تبلور آسان و تراکم | نمونه محصول: | NYRD808 |
---|---|---|---|
فرم آنتن: | نوع میله، نوع قطره آب، نوع صفحه، نوع شاخ، نوع سطح، نوع لنز | محدوده اندازه گیری: | 70 متر |
مواد آنتن: | PTFE، 304، 316، PP، PFA | دقت اندازه گیری: | 0.05٪ ~ 0. 1% F.S |
منابع تغذیه: | 24VDC (دو سیم، چهار سیم)، 220VAC | درجه حفاظت / درجه IP: | IP67 (اختیاری) |
برجسته: | ابزار سطح رادار نوع نوار PTFE,فرستنده سطح رادار تست تعادل پیستون,سنسور سطح رادار هدایت شونده 26G |

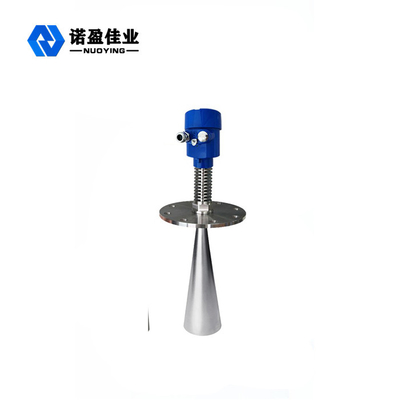

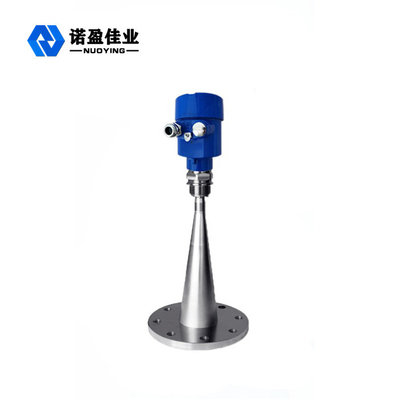

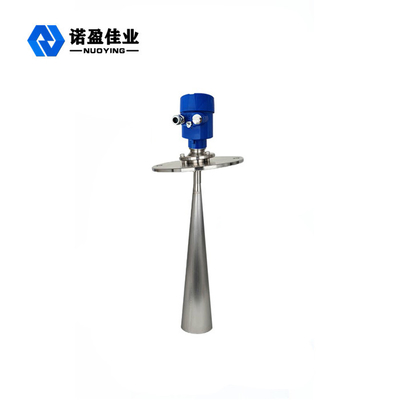

فرستنده سطح رادار 26G ناحیه کور کوچکتر برای محیط گرد و غبار قوی
مشخصات فرستنده سطح رادار منطقه کور کوچکتر 26G برای محیط گرد و غبار قوی
سنسورهای سری سطح سنج رادار (NYRD808) ابزارهای اندازه گیری سطح راداری با فرکانس بالا 26 گیگاهرتز هستند که حداکثر فاصله را تا 80 متر اندازه گیری می کنند.آنتن بیشتر بهینه شده است و ریزپردازندههای سریع جدید میتوانند تحلیل و پردازش سیگنال با نرخ بالاتری را انجام دهند و این را قادر میسازند تا در شرایط اندازهگیری پیچیده مانند مخازن واکنش و سطل جامد استفاده شود.
اصل کار فرستنده سطح رادار 26G ناحیه کور کوچکتر برای محیط گرد و غبار قوی
تاریخ اندازه گیری: سطح آب بندی کف نخ یا فلنج.
توجه: هنگام استفاده از زمانبندی سطح رادار، مطمئن شوید که بالاترین سطح مواد نمیتواند وارد ناحیه کور اندازهگیری شود (منطقه نشان داده شده در D در شکل).
ویژگی های طراحی فرستنده سطح رادار 26G ناحیه کور کوچکتر برای محیط گرد و غبار قوی
◎ اندازه آنتن کوچک است، نصب آسان است.رادار غیر تماسی، بدون سایش، بدون آلودگی.
◎ تقریباً در برابر خوردگی و کف مصون است.تحت تأثیر چگالی متوسط، تغییرات دما و فشار قرار نمی گیرد.
◎ محیط گرد و غبار جدی تأثیر کمی بر کار متر سطح فرکانس بالا دارد.
◎ طول موج کوتاهتر، انعکاس بهتر روی سطوح جامد شیبدار.
◎ زاویه پرتو کوچک است، انرژی متمرکز است، که توانایی اکو را افزایش می دهد و برای جلوگیری از تداخل اجسام مساعد است.
◎ اندازه گیری ناحیه کور کوچکتر است، برای اندازه گیری مخزن کوچک نیز نتایج خوبی به دست خواهد آمد.
◎ نسبت سیگنال به نویز بالا، حتی در صورت نوسانات نیز می تواند عملکرد بهتری را به دست آورد.
در صورت نوسانات نیز می توان عملکرد بهتری را به دست آورد.
◎ فرکانس بالا، بهترین انتخاب برای اندازه گیری محیط ثابت دی الکتریک جامد و کم است. فرکانس بالا، بهترین انتخاب برای اندازه گیری محیط ثابت دی الکتریک جامد و کم است.
پارامترهای فنی فرستنده سطح رادار 26G ناحیه کور کوچکتر برای محیط گرد و غبار قوی
کاربرد معمولی | موارد با مواد جامد، گرد و غبار قوی، تبلور آسان و تراکم |
نمونه محصول |
NYRD808 |
فرم آنتن
|
چوب، قطره آب، صاف، شیپور، سطح پرتاب شده، لنز
|
مواد آنتن | PTFE، 304،316، PP، PFA |
محدوده اندازه گیری | 70 متر |
دقت اندازه گیری | 0.05٪ ~ 0.1٪ FS |
ولتاژ منبع تغذیه | 24VDC (دو سیم، چهار سیم)، 220VAC |
خروجی سیگنال |
4...20mA/HART/RS485/Modbus... |
دمای فرآیند | -40 ~ + 250 ℃ |
فشار فرآیند |
-0.1~4.0MPa، |
پیوند رویه | فلنج (اختیاری) |
رابط الکتریکی | M20*1.5، ½ ″NPT |
سطوح حفاظت | IP67 (اختیاری) |
طبقه بندی ضد انفجار | Exia II CT6 Ga,Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
