جزئیات محصول:
|
| مواد آنتن: | آنتن لنز، 316L+PTFE (اختیاری) | محدوده اندازه گیری: | 40 میلیون |
|---|---|---|---|
| دقت اندازه گیری: | 0.05٪ - 0.1٪ F.S | دمای متوسط: | -40~+120℃、-40~+260℃ |
| اتصال فرآیند: | فلنج، براکت (اختیاری) | فشار فرآیند: | -0.1~2.0MPa |
| خروجی سیگنال: | 4...20mA/HART/RS485/Modbus... | کاربرد معمولی: | تبلور آسان، تراکم شبنم، سمی، خوردگی قوی، گرد و غبار قوی، درجه بهداشتی و غیره. |
| برجسته: | فرستنده سطح رادار زاویه پرتو کوچک,فرستنده سطح رادار غیر تماسی 40 متر,سوئیچ سطح رادار IP67 |
||

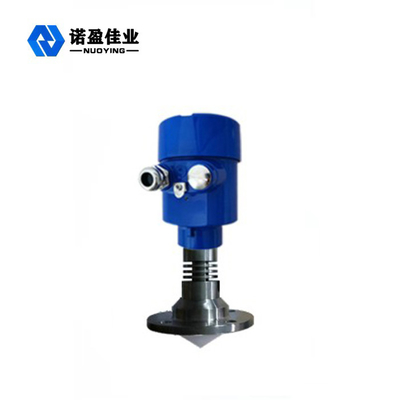

فرستنده سطح رادار زاویه پرتو کوچک 40 متر IP67 NYRD-TJ 26G
اصل کار فرستنده سطح رادار NYRD-TJ 26G
آنتن سطح سنج رادار فرکانس بالا یک پالس مایکروویو بسیار باریک ساطع می کند.پالس با سرعت نور در فضا حرکت می کند و به سطح محیط اندازه گیری می شود.بخشی از انرژی آن به عقب منعکس شده و توسط همان آنتن دریافت می شود.
فاصله زمانی بین پالس های منتشر شده و دریافتی متناسب با فاصله آنتن تا سطح محیط اندازه گیری شده است.به دلیل سرعت انتشار بسیار بالای امواج الکترومغناطیسی، فاصله زمانی بین پالس های ارسالی و دریافتی بسیار کم است (سطح نانوثانیه) و تعیین آن دشوار است.سطح سنج رادار 26G HF از فناوری راه حل همبستگی ویژه برای شناسایی دقیق فاصله زمانی بین پالس های ارسالی و دریافتی استفاده می کند که فاصله آنتن تا سطح محیط اندازه گیری شده را بیشتر محاسبه می کند.
پارامترهای فنی فرستنده سطح رادار NYRD-TJ 26G
| کاربرد معمولی | تبلور آسان، تراکم شبنم، سمی، خوردگی قوی، گرد و غبار قوی، درجه بهداشتی و غیره. |
| مواد آنتن | آنتن لنز، 316L+PTFE (اختیاری) |
| محدوده اندازه گیری | 40 متر |
| دقت اندازه گیری | 0.05٪ - 0.1٪ FS |
| منبع تغذیه | 24VDC (دو خط، چهار خط) |
| دمای متوسط | -40~+120℃،-40~+260℃ |
| اتصال فرآیند | فلنج، براکت (اختیاری) |
| فشار فرآیند | -0.1~2.0MPa |
| سطح حفاظت | IP67 |
| درجه ضد انفجار | Exia II CT6 (اختیاری) |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
توجه: محصولات را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
ویژگی طراحی فرستنده سطح رادار NYRD-TJ 26G
1. ساخته شده با مواد بسیار پایدار.
2. اندازه گیری پیشرفته غیر تماسی را اتخاذ کنید.
3. سطح محیط مایع و جامد را اندازه گیری کنید.
4. می تواند تمام رسانه ها را با ثابت دی الکتریک> 1.8 اندازه گیری کند.
5. اندازه گیری محدوده 0...20m (قابل افزایش تا 35 متر).
6. اتخاذ سیستم دو سیم و فناوری منبع تغذیه حلقه، ولتاژ منبع تغذیه و سیگنال خروجی از طریق یک کابل دو هسته ای منتقل می شود.
7. تحت تاثیر نویز، بخار، گرد و غبار، خلاء و سایر شرایط کاری قرار نگیرد.
8. تحت تأثیر تغییرات چگالی متوسط، ویسکوزیته و دما قرار نمی گیرد.
