جزئیات محصول:
|
مواد آنتن: | PP/PVDF (اختیاری) | محدوده اندازه گیری: | 35 میلیون |
---|---|---|---|
منبع تغذیه: | 24VDC (دو خط، چهار خط) | دمای متوسط: | -40 ~ 80+ |
اتصال فرآیند: | فلنج، براکت (اختیاری) | فشار فرآیند: | -0.1~0.3MPa |
خروجی سیگنال: | 4...20mA/HART/RS485/Modbus... | کاربرد معمولی: | اندازه گیری مایعات تهاجمی در ظروف کوچک تحت شرایط فرآیند ساده |
برجسته: | فرستنده سطح رادار مایع خورنده,فرستنده سطح مایع رادار 26G,فرستنده سطح نوع رادار IP67 |

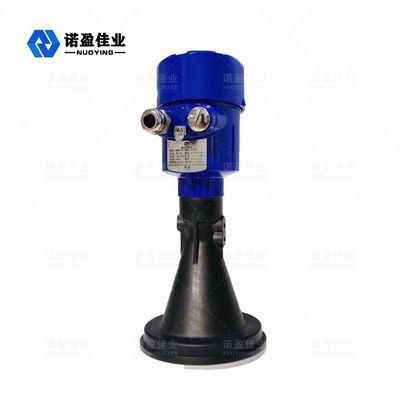

فرکانس بالا فرکانس خورنده مایع 35 متر IP67 NYRD87 26G سطح رادار فرستنده
اصل کار فرستنده سطح رادار NYRD87 26G
آنتن سطح سنج رادار فرکانس بالا پالس های مایکروویو بسیار باریکی را منتشر می کند.این پالس با سرعت نور در فضا منتشر می شود و با سطح محیط اندازه گیری شده برخورد می کند.بخشی از انرژی آن به عقب منعکس شده و توسط همان آنتن دریافت می شود.
فاصله زمانی بین پالس ارسالی و پالس دریافتی متناسب با فاصله آنتن تا سطح محیط اندازه گیری شده است.با توجه به سرعت انتشار بسیار بالای امواج الکترومغناطیسی، فاصله زمانی بین پالس ارسالی و پالس دریافتی بسیار کم است (مرتبط نانوثانیه) و تایید آن دشوار است.سطح سنج رادار فرکانس بالا 26G از یک فناوری راه حل ویژه مرتبط استفاده می کند که می تواند فاصله زمانی بین پالس ارسالی و پالس دریافتی را به دقت شناسایی کند تا فاصله آنتن تا سطح محیط اندازه گیری شده را بیشتر محاسبه کند.
ویژگی طراحی فرستنده سطح رادار NYRD87 26G
1. اندازه آنتن کوچک است، آسان برای نصب.رادار غیر تماسی، بدون سایش، بدون آلودگی.
2. به سختی تحت تاثیر خوردگی و فوم.تحت تأثیر چگالی متوسط، تغییرات دما و فشار قرار نمی گیرد.
3. محیط گرد و غبار شدید تأثیر کمی بر عملکرد متر سطح فرکانس بالا دارد.
4. طول موج کوتاهتر، بازتاب بهتر برای سطوح جامد شیبدار.
5. زاویه پرتو کوچک و انرژی متمرکز.
6. منطقه کور اندازه گیری کوچکتر است، و نتایج خوبی را می توان برای اندازه گیری مخزن کوچک به دست آورد.
7. نسبت سیگنال به نویز بالا برای عملکرد بهتر حتی در شرایط نوسان.
پارامترهای فنی فرستنده سطح رادار NYRD87 26G
کاربرد معمولی | اندازه گیری مایعات تهاجمی در ظروف کوچک تحت شرایط فرآیند ساده |

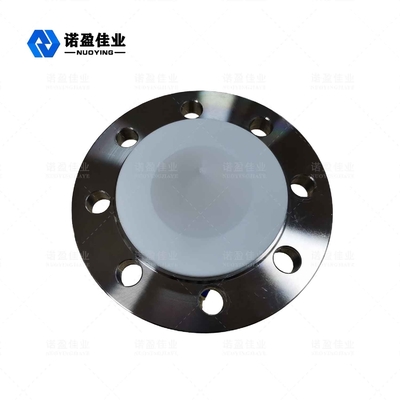

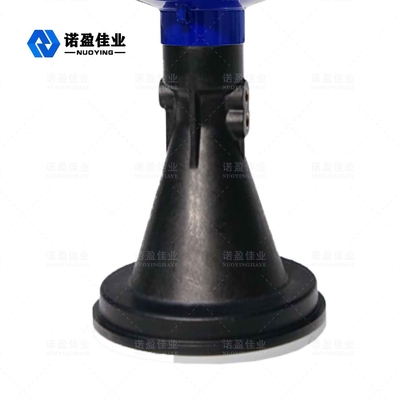

مواد آنتن | PP/PVDF (اختیاری) |
محدوده اندازه گیری | 35 متر |
دقت اندازه گیری | 0.05٪ - 0.1٪ FS |
منبع تغذیه | 24VDC (دو خط، چهار خط) |
دمای متوسط | -40 ~ 80+ |
اتصال فرآیند | فلنج، براکت (اختیاری) |
فشار فرآیند | -0.1~0.3MPa |
سطح حفاظت | IP67 |
درجه ضد انفجار | Exia II CT6 (اختیاری) |
خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
توجه: با توجه به نیازهای خاص کاربران می توان محصولات طراحی سفارشی کرد.
