جزئیات محصول:
|
| کاربرد معمولی: | ذرات گرد و غبار جامد | فرم آنتن: | چوب، قطره آب، تخت، شیپور، سطح پرتاب شده، لنز |
|---|---|---|---|
| منبع تغذیه: | 24VDC | خروجی سیگنال: | 4...20mA/HART/RS485/Modbus... |
| دقت اندازه گیری: | 0.05٪ ~ 0.1٪ FS | پیوند رویه: | رزوه پیچ، براکت، فلنج، گیره (اختیاری) |
| دمای فرآیند: | -40~+130℃،-40~+150℃،-40~+260℃،-40~+1200℃ | اتصال فرآیند: | نخ، فلنج (اختیاری) |
| کلاس حفاظتی: | IP65، IP67، IP68 | ||
| برجسته: | سطح سنج هوشمند رادار,سنسور سطح رادار مخزن گاز,سنسور سطح مخزن رادار 26 گرم |
||

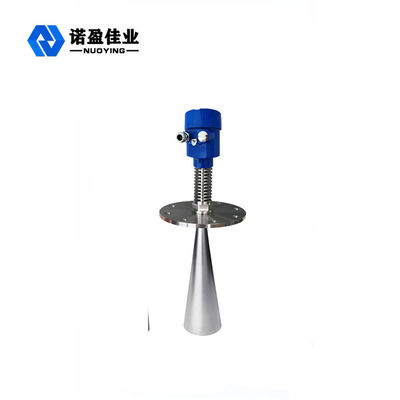

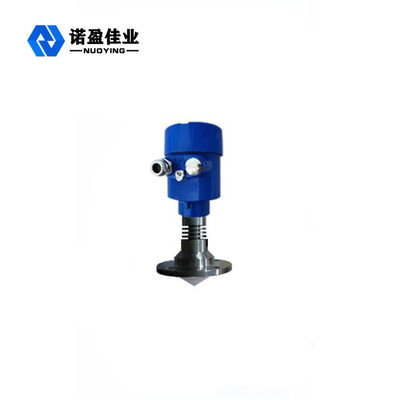

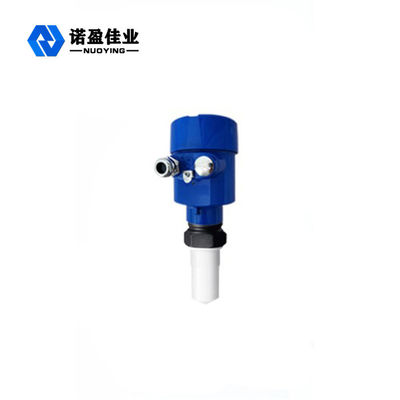

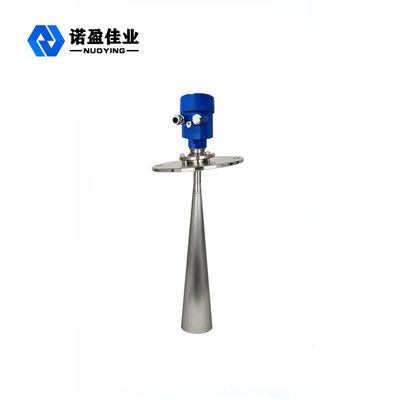

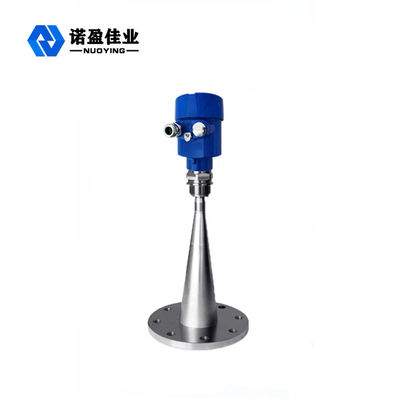

رادار غیر تماسی سطح سنج رادار هوشمند 26 گرمی مورد استفاده در اندازه گیری پیچیده
اصل کار ازسطح سنج رادار هوشمند 26G
آنتن سطح رادار پالس های مایکروویو باریکی را ساطع می کند که از طریق آنتن به سمت پایین منتقل می شود.پس از تماس موج پالس با سطح محیط اندازه گیری شده، دوباره منعکس شده و توسط سیستم آنتن دریافت می شود و سیگنال به قسمت مدار الکترونیکی منتقل می شود و به طور خودکار به سیگنال سطح تبدیل می شود (زیرا سرعت انتشار پالس بسیار سریع است. ، موج الکترومغناطیسی به هدف می رسد و به گیرنده منعکس می شود. مدت زمان لازم برای رفت و برگشت تقریباً آنی است)
ویژگی های طراحی ازسطح سنج رادار هوشمند 26G
◎ اندازه آنتن کوچک است، نصب آسان است.رادار غیر تماسی، بدون سایش، بدون آلودگی.
◎ تقریباً در برابر خوردگی و کف مصون است.تحت تأثیر چگالی متوسط، تغییرات دما و فشار قرار نمی گیرد.
◎ محیط گرد و غبار جدی تأثیر کمی بر کار متر سطح فرکانس بالا دارد.
◎ طول موج کوتاهتر، انعکاس بهتر روی سطوح جامد شیبدار.
◎ زاویه پرتو کوچک است، انرژی متمرکز است، که توانایی اکو را افزایش می دهد و برای جلوگیری از تداخل اجسام مساعد است.
◎ اندازه گیری ناحیه کور کوچکتر است، برای اندازه گیری مخزن کوچک نیز نتایج خوبی به دست خواهد آمد.
◎ نسبت سیگنال به نویز بالا، حتی در صورت نوسانات نیز می تواند عملکرد بهتری را به دست آورد.
در صورت نوسانات نیز می توان عملکرد بهتری را به دست آورد.
◎ فرکانس بالا، بهترین انتخاب برای اندازه گیری محیط ثابت دی الکتریک جامد و کم است. فرکانس بالا، بهترین انتخاب برای اندازه گیری محیط ثابت دی الکتریک جامد و کم است.
پارامترهای فنیسطح سنج رادار هوشمند 26G
| کاربرد معمولی | مایعات مختلف (خوردگی قوی، ثابت دی الکتریک کم، اختلاط، بخار، تبلور، تراکم، دوغاب، دمای بالا و فشار بالا و غیره) |
| گرد و غبار مختلف (گرد و غبار قوی، گرد و غبار شناور، پودر سیمان، پودر آهک، خاکستر بادی، کریستالیزاسیون و غیره) | |
| مواد جامد مختلف (دانه، سنگریزه، سنگ آهن، بلوک زغال سنگ و غیره) | |
|
نمونه محصول
|
NYRD805،NYRD806،NYRD807،NYRD808،NYRD809،NYRD810،NYRD86 |
| NYRD87، NYRD-PB،، NYRD-SD، NYRD-TJ، NYRD-SL | |
|
فرم آنتن |
چوب، قطره آب، صاف، شیپور، سطح پرتاب شده، لنز |
| مواد آنتن | PTFE، 304،316، PP، PFA |
| محدوده اندازه گیری | 10 متر، 20 متر، 30 متر، 35 متر، 40 متر، 80 متر |
| دقت اندازه گیری | 0.05٪ ~ 0.1٪ FS |
| ولتاژ منبع تغذیه | 24VDC (دو سیم، چهار سیم)، 220VAC |
|
خروجی سیگنال |
4...20mA/HART/RS485/Modbus... |
| دمای فرآیند | -40~+130℃،-40~+150℃،-40~+260℃،-40~+1200℃ |
| فشار فرآیند |
-0.1~0.3MPa،-0.1~2.0MPa،-0.1~4.0MPa، |
| پیوند رویه | رزوه پیچ، براکت، فلنج، گیره (اختیاری) |
| رابط الکتریکی | M20*1.5، ½ ″NPT |
| سطوح حفاظت | IP65، IP67، IP68 (اختیاری) |
| طبقه بندی ضد انفجار | Exia II CT6 Ga,Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
