جزئیات محصول:
|
| مدل: | NYRD-PB-B | فرکانس انتقال: | 26 گیگاهرتز |
|---|---|---|---|
| نمونه گیری اکو: | 100 بار در ثانیه | دامنه: | 40 میلیون |
| دقت: | 0.05٪ - 0.1٪ FS | خروجی سیگنال: | 4...20mA/HART |
| دمای فرآیند: | -40+130 ℃ | فشار فرآیند: | -0.1-2.0MPa |
| برجسته: | فرستنده سطح رادار رزوه ای,مبدل سطح رادار صفحه تخت,سوئیچ سطح رادار PTFE چهار سیم |
||

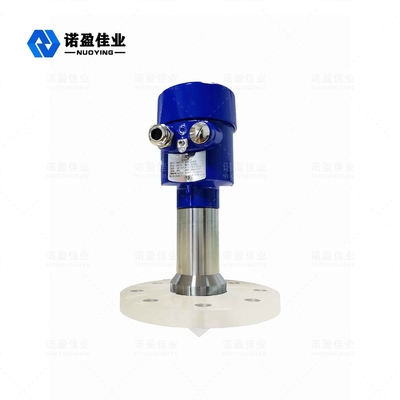

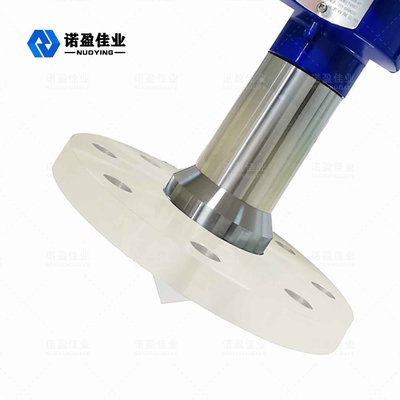

رزوه پیچ 4 مگا پاسکال فرستنده سطح رادار صفحه تخت چهار سیم PTFE NYRD-PB-B
فرستنده سطح رادار PTFE NYRD-PB-Bعملیاتی اصل
آنتن سطح رادار پالس های مایکروویو باریکی را ساطع می کند که از طریق آنتن به سمت پایین منتقل می شود.عدم چسبندگی - حداقل کشش سطحی در یک ماده جامد است و به هیچ ماده ای نمی چسبد.پس از تماس پالس با سطح محیط اندازه گیری شده، دوباره منعکس شده و توسط سیستم آنتن دریافت می شود و سیگنال به قسمت مدار الکترونیکی منتقل می شود و به طور خودکار به سیگنال تراز تبدیل می شود.مقاومت در برابر آب و هوا - بهترین عمر پیری پلاستیک ها را دارد.
همانطور که تصویر نشان می دهد:
آ.تنظیم محدوده، تنظیم کم (4 میلی آمپر)ب.تنظیم بالا (20 میلی آمپر)سی.محدوده منطقه کور
سطح مرجع برای اندازه گیری: سطح زیرین نخ یا سطح آب بندی فلنج.
پارامتر فنی فرستنده سطح رادار صفحه تخت PTFE NYRD-PB-B
| مدل | NYRD-PB-B | ||||
| کاربرد معمولی | بخار، غبار، فوم، خوردگی قوی، تبلور، تراکم، چسبندگی و غیره. | ||||
| فرکانس انتقال | 26 گیگاهرتز | ||||
| نمونه گیری اکو | 100 بار در ثانیه | ||||
| مواد آنتن | PTFE+304 | PTFE | |||
| دامنه | 40 متر | ||||
| دقت | 0.05٪ - 0.1٪ FS | ||||
| تامین برق | 24VDC (دو سیم، چهار سیم)، 220 ولت AC | ||||
| قدرت | 3 وات | ||||
| خروجی سیگنال | 4...20mA/HART | ||||
| دمای فرآیند | -40+130 درجه سانتیگراد | ||||
| فشار فرآیند | -0.1-2.0MPa | ||||
| اتصال فرآیند | براکت، فلنج (اختیاری) | ||||
| رابط الکتریکی | M20×1.5، ½ اینچ NPT | ||||
| کلاس حفاظتی | IP 67 | ||||
| درجه ضد انفجار | ExiaⅡCT6 Ga، ExdⅡCT6 Gb(اختیاری) | ||||
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی شده بر اساسبهالزامات خاصازکاربران!
