جزئیات محصول:
|
| کاربرد معمولی: | مایع با دمای فرآیند بالا | محدوده اندازه گیری: | 35 میلیون |
|---|---|---|---|
| دمای متوسط: | -40 ~ 300+ | رابط الکتریکی: | M20×1.5، 1/2 NPT |
| منبع تغذیه: | 24VDC (دو خط، چهار خط) | اتصال فرآیند: | فلنج (اختیاری) |
| فشار فرآیند: | -0.1~4.0MPa | ||
| برجسته: | فرستنده سطح رادار اندازه گیری مایع,سنسور سطح مخزن رادار 35 متر,فرستنده سطح GWR 6 گیگاهرتز |
||

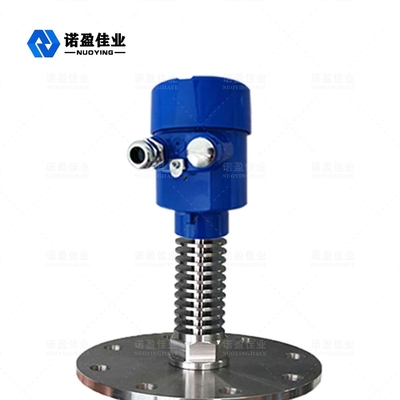

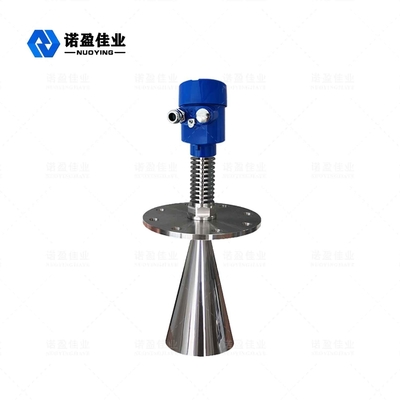

دقت اندازه گیری فرستنده سطح رادار مایع NYRD803S 6GHz 35m
اصل کار فرستنده سطح رادار NYRD803S 6 گیگاهرتز
امواج رادار با سرعت نور حرکت می کنند.زمان اجرا می تواند توسط قطعات الکترونیکی به سیگنال سطح تبدیل شود.یک روش خاص تمدید زمان، اندازه گیری های پایدار و دقیق را در مدت زمان کوتاهی تضمین می کند.
حتی در صورت پژواک های کاذب در شرایط عملیاتی پیچیده، پژواک های سطح را می توان با آخرین فناوری ریزپردازنده و نرم افزار اشکال زدایی به دقت تجزیه و تحلیل کرد.
ورودی:
آنتن میکروپالس های بازتابی را دریافت کرده و به مدار الکترونیکی ارسال می کند.ریزپردازنده این سیگنال را پردازش می کند و پژواک های تولید شده توسط میکروپالس ها را روی سطح ماده شناسایی می کند.شناسایی صحیح سیگنال اکو توسط نرم افزار پالس انجام می شود و دقت می تواند به سطح میلی متر برسد.
فاصله D از سطح ماده متناسب با سفر زمان پالس T است:
D=C×T/2 (C سرعت نور است)
از آنجایی که فاصله E مخزن خالی مشخص است، سطح L برابر است با:
L=ED
خروجی:
با وارد کردن ارتفاع مخزن خالی E (= نقطه صفر)، ارتفاع مخزن کامل F (= مقیاس کامل) و برخی پارامترهای کاربردی تنظیم کنید.پارامترهای کاربردی به طور خودکار دستگاه را با محیط اندازه گیری مطابق با خروجی 4-20 میلی آمپر تطبیق می دهند.
پارامترهای فنی فرستنده سطح رادار NYRD803S 6GHz
| کاربرد معمولی | مایع با دمای فرآیند بالا |
| مواد آنتن | 304 (اختیاری) |
| محدوده اندازه گیری | 35 متر |
| منبع تغذیه | 24VDC (دو خط، چهار خط) |
| دمای متوسط | -40 ~ 300+ |
| فشار فرآیند | -0.1~4.0MPa |
| اتصال فرآیند | فلنج (اختیاری) |
| دقت اندازه گیری | 0.05٪ - 0.1٪ FS |
| سطح حفاظت | IP67 |
| درجه ضد انفجار | Exia II CT6 |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
ویژگی طراحی فرستنده سطح رادار 6 گیگاهرتز NYRD803S
1. فناوری پردازش مایکروویو پیشرفته و فناوری پردازش اکو کشف اکو منحصر به فرد را اتخاذ می کند.این محصول را می توان در شرایط مختلف کاری پیچیده استفاده کرد.
2. عملکرد "یادگیری پژواک کاذب" آن ابزار را قادر می سازد تا به دقت پژواک های واقعی را در شرایط مختلف پژواک کاذب شناسایی کند و در نتیجه نتایج اندازه گیری دقیقی به دست آید.
3. حالت های مختلف اتصال فرآیند و انواع عناصر تشخیص را می توان با توجه به نیاز مشتری سفارشی کرد.
4. با استفاده از حالت کار پالس، این محصول دارای قدرت انتشار بسیار کم است و می تواند در ظروف مختلف فلزی و غیر فلزی بدون آسیب به بدن و محیط زیست انسان نصب شود.
توجه: با توجه به نیازهای خاص کاربران می توان محصولات طراحی سفارشی کرد.
