جزئیات محصول:
|
| کاربرد معمولی: | مایع بدون هم زدن | مواد آنتن: | 304 (اختیاری) |
|---|---|---|---|
| محدوده اندازه گیری: | 35 میلیون | دمای متوسط: | -40 ~ + 130 ℃ |
| فشار فرآیند: | -0.1~4.0MPa | اتصال فرآیند: | فلنج (اختیاری) |
| فرم آنتن: | نوع شاخ | ||
| برجسته: | فرستنده سطح مایع رادار,سنسور سطح مایع رادار نوع بوق,فرستنده سطح نوع رادار 6 گیگاهرتز |
||

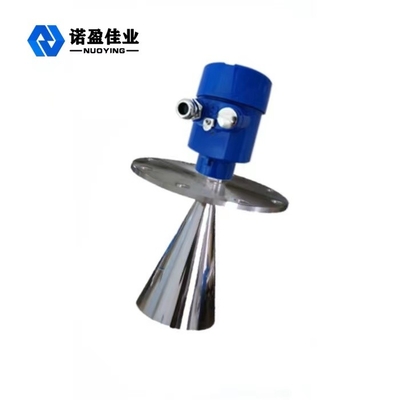

Hot Sale Horn نوع مایع 6GHz NYRD803 فرستنده سطح رادار
اصل کار فرستنده سطح رادار 6GHz NYRD803
پالس های مایکروویو بسیار کوتاه با انرژی بسیار کم از طریق سیستم آنتن ارسال و دریافت می شود.امواج رادار با سرعت نور حرکت می کنند. زمان اجرا می تواند از طریق قطعات الکترونیکی به سیگنال تراز تبدیل شود.حتی اگر پژواک کاذب در شرایط کاری پیچیده وجود داشته باشد، پژواک سطح مواد را می توان با آخرین فناوری ریزپردازنده و نرم افزار اشکال زدایی به طور دقیق تجزیه و تحلیل کرد.
ورودی:
آنتن میکرو پالس منعکس شده را دریافت کرده و به مدار الکترونیکی منتقل می کند.ریزپردازنده سیگنال را پردازش می کند و پژواک تولید شده توسط میکرو پالس روی سطح ماده را شناسایی می کند.
فاصله D از سطح ماده متناسب با سفر زمان پالس T است:
D=C×T/2 (C سرعت نور است)
از آنجایی که فاصله E مخزن خالی مشخص است، سطح ماده L برابر است با:
L=ED
خروجی:
با وارد کردن ارتفاع مخزن خالی E (= نقطه صفر)، ارتفاع مخزن کامل F (= مقیاس کامل) و برخی پارامترهای کاربردی تنظیم می‌شود.پارامترهای برنامه به طور خودکار دستگاه را با محیط اندازه گیری مطابق با خروجی 4-20mA تطبیق می دهند.
ویژگی طراحی فرستنده سطح رادار 6GHz NYRD803
1. سطح سنج رادار هوشمند از فناوری پیشرفته پردازش مایکروویو و فناوری پردازش اکو کشف اکو منحصر به فرد استفاده می کند.این محصول را می توان در شرایط کاری پیچیده مختلف اعمال کرد.
2. تابع "یادگیری پژواک نادرست" دستگاه را قادر می سازد تا به دقت پژواک واقعی را تحت شرایط پژواک کاذب متعدد شناسایی کند تا نتایج اندازه گیری دقیق را به دست آورد.
3. حالت های مختلف اتصال فرآیند و انواع اجزای تشخیص را می توان با توجه به نیاز مشتری سفارشی کرد.
4. با حالت پالس کار، محصول دارای قدرت انتشار بسیار کم است و می تواند در ظروف مختلف فلزی و غیر فلزی نصب شود، بدون آسیب به بدن انسان و محیط زیست.
پارامترهای فنی فرستنده سطح رادار 6GHz NYRD803
| کاربرد معمولی | مایع بدون هم زدن |
| مواد آنتن | 304 (اختیاری) |
| محدوده اندازه گیری | 35 متر |
| منبع تغذیه | 24VDC (دو خط، چهار خط) |
| دمای متوسط | -40 ~ + 130 درجه سانتیگراد |
| فشار فرآیند | -0.1~4.0MPa |
| اتصال فرآیند | فلنج (اختیاری) |
| دقت اندازه گیری | 0.05٪ - 0.1٪ FS |
| سطح حفاظت | IP67 |
| درجه ضد انفجار | Exia II CT6 |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
فیلد کاربردی فرستنده سطح رادار 6 گیگاهرتز NYRD803
1. نیروگاه ها: مخازن، پمپ های سیلو، ملاقه های بخار، ذخیره سازی خاکستر، مخازن نفت و غیره.
2. میدان نفتی: مخازن ذخیره نفت خام، مخازن ذخیره نفت تصفیه شده، جداکننده های سه فاز، مخازن ته نشینی، مخازن فاضلاب و غیره.
3. شیمیایی: برج تقطیر نفت خام، سیلو مواد خام، سیلو میانی، مخزن واکنش، مخزن آمونیاک، مخزن ذخیره آسفالت و غیره.
4. متالورژی: سیلوهای مواد خام، سیلوهای مواد کمکی، مخازن بافر سلول الکترولیتی و غیره.
5. منابع آب: کانال ها، مخازن، آبیاری زمین های کشاورزی و غیره.
6. داروها: مخازن ذخیره سازی دارویی چینی، جداکننده ها، مخازن تخمیر و غیره.
7. تصفیه آب: مخازن، حوضچه ها، مخازن تصفیه آب، مخازن رسوب، چاه های عمیق، شبکه های آب آشامیدنی و غیره.
8. کاغذ: سیلو مواد خام، برج ذخیره سازی، درام خشک کردن و غیره.
9. سایر: معدن، حفاظت از محیط زیست و سایر صنایع.
