جزئیات محصول:
|
| کاربرد معمولی: | جامد، ذرات، گرد و غبار قوی و موارد دیگر | مواد آنتن: | 316 لیتر |
|---|---|---|---|
| محدوده اندازه گیری: | 15 میلی متر | منبع تغذیه: | 24VDC (دو خط، چهار خط) |
| دمای رسانه: | -40 ~ 250 ℃ | فشار فرآیند: | -0.1~4.0MPa |
| اتصال فرآیند: | براکت، فلنج | خروجی سیگنال: | 4...20mA/HART/RS485/Modbus... |
| برجسته: | سطح سنج رادار نوع هورن,سطح سنج رادار جامد,فرستنده سطح نوع رادار 26 گیگاهرتز |
||

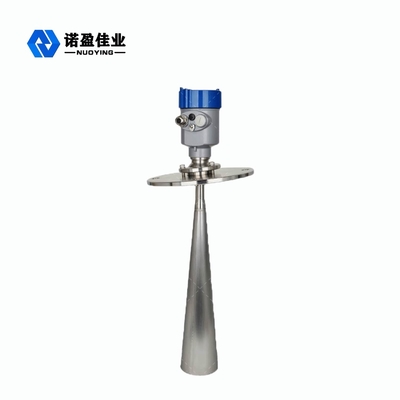

سطح رادار 26GHz NYRD808 جامد فرکانس بالا
اصل کار اندازه گیری سطح رادار 26 گیگاهرتز NYRD808
سنسور سطح رادار سری NYRD80X یک ابزار اندازه گیری سطح راداری با فرکانس بالا با فرکانس 26 گیگاهرتز با حداکثر فاصله اندازه گیری 80 متر است.آنتن بیشتر بهینه شده است و ریزپردازنده سریع جدید می تواند آنالیز و پردازش سیگنال با سرعت بالاتر را انجام دهد و باعث می شود که این ابزار در کتری واکنش، سطل جامد و برخی شرایط اندازه گیری پیچیده استفاده شود.
آنتن موقعیت شی رادار یک پالس مایکروویو باریک از خود ساطع می کند که از طریق آنتن به سمت پایین منتقل می شود.پس از تماس موج پالس با سطح محیط اندازه گیری شده، دوباره منعکس شده و توسط سیستم آنتن دریافت می شود.سیگنال به بخش مدار الکترونیکی منتقل می شود و به طور خودکار به سیگنال سطح جسم تبدیل می شود (از آنجایی که پالس ها بسیار سریع حرکت می کنند، مدت زمانی که طول می کشد تا یک موج الکترومغناطیسی به هدف خود برسد و به گیرنده بازگردد تقریباً آنی است).
پارامترهای فنی سطح رادار NYRD808 26GHz
| کاربرد معمولی | جامد، ذرات، گرد و غبار قوی و موارد دیگر |
| نمونه محصول | NYRD808 |
| مواد آنتن | 316 (اختیاری) |
| محدوده اندازه گیری | 15 میلی متر |
| اتصال فرآیند | فلنج، براکت (اختیاری) |
| دمای رسانه | -40 ~ + 250 ℃ |
| فشار فرآیند | ＜2.0MPa |
| منبع تغذیه | 24VDC (دو خط، چهار خط) |
| دقت | ＜0.1% FS |
| سطح حفاظت | IP67 |
| درجه ضد انفجار | Exd II BT4 |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
توجه: محصولات را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
ویژگی طراحی سطح رادار 26GHz NYRD808
1. اندازه آنتن کوچک است، آسان برای نصب.رادار غیر تماسی، بدون سایش، بدون آلودگی.
2. به سختی تحت تاثیر خوردگی و فوم.تحت تأثیر چگالی متوسط، تغییرات دما و فشار قرار نمی گیرد.
3. محیط گرد و غبار شدید تأثیر کمی بر عملکرد متر سطح فرکانس بالا دارد.
4. طول موج کوتاهتر، بازتاب بهتر برای سطوح جامد شیبدار.
5. زاویه پرتو کوچک و انرژی متمرکز.
6. ناحیه کور اندازه گیری کوچکتر است و برای اندازه گیری مخزن کوچک می توان نتایج خوبی به دست آورد.
7. نسبت سیگنال به نویز بالا برای عملکرد بهتر حتی در شرایط نوسان.
8. فرکانس بالا، بهترین انتخاب برای اندازه گیری رسانه های ثابت دی الکتریک جامد و کم.
میدان کاربردی سطح رادار NYRD808 26GHz
1. نیروگاه ها: توده های زغال سنگ، سیلوهای زغال سنگ خام، مخازن تصفیه گاز اگزوز، پمپ های سیلو، ذخیره سازی خاکستر، مخازن نفت و غیره.
2. میدان نفتی: مخزن ذخیره نفت تمام شده، جداکننده سه فاز، مخزن ته نشینی، مخزن گل حفاری و غیره.
3. صنایع شیمیایی: سیلو مواد خام، سیلو میانی، مخزن واکنش، سیلو جامد، جداکننده و غیره.
4. متالورژی: کوره بلند، سیلو سنگ معدن، سنگ شکن سنگ، سیلو مواد خام، سیلو مواد کمکی، سیلو پودر آلومینا و غیره.
5. سیمان: سیلو سنگ، سیلو مواد خام، سیلو پودر زغال سنگ، سیلو ذخیره سازی سرباره، بتن تجاری و غیره.
6. مواد غذایی: مخازن ذخیره شکر خام، مخازن نگهداری رب گوجه فرنگی، مخازن ذخیره سازی آبجوسازی و غیره.
7. داروها: مخازن ذخیره دارو، جداکننده ها، مخازن تخمیر و غیره.
8. کاغذ: سطل مواد خام، برج ذخیره سازی، درام خشک کن، سطل ذخیره مواد شیمیایی و غیره.
9. سایر: معدن، معدن زغال سنگ، حفاظت از محیط زیست، کشتی سازی و سایر صنایع.
