جزئیات محصول:
|
| نمونه محصول: | NYRD701 | فرم آنتن: | نوع کابل، نوع میله ای |
|---|---|---|---|
| مواد آنتن: | PTFE، 304، 316 | محدوده اندازه گیری: | 6 متر، 30 متر |
| دقت اندازه گیری: | 0.05٪ ~ 0.1٪ FS | منبع تغذیه: | 24VDC (دو سیم، چهار سیم)، 220VAC |
| دمای فرآیند: | -40 تا +130 درجه سانتیگراد | فشار فرآیند: | -0.1~2.0MPa،-0.1~4.0MPa |
| برجسته: | ابزار سطح رادار پودر جامد,ابزار سطح رادار هوشمند,سطح سنج رادار برد 6 متر |
||
اصول کار سطح سنج رادار موجی هدایت شونده جامد و پودری با محدوده وسیع اندازه گیری سطح ابزار هوشمند
پالس مایکروویو با فرکانس بالا ساطع شده توسط رادار موج هدایت شونده در امتداد جزء تشخیص (کابل فولادی یا میله فولادی) منتشر می شود و با محیط اندازه گیری شده مواجه می شود.به دلیل تغییر ناگهانی ثابت دی الکتریک باعث انعکاس می شود و بخشی از انرژی پالس به عقب منعکس می شود.فاصله زمانی بین پالس ارسالی و پالس منعکس شده متناسب با فاصله محیط اندازه گیری شده است.
ویژگی‌های طراحی سطح سنج رادار سطح برد وسیع ابزار اندازه‌گیری هوشمند برای امواج هدایت‌شونده جامد و پودری
◎متر سطح شی رادار موج هدایت شونده از فناوری پیشرفته پردازش مایکروویو و فناوری پردازش منحصر به فرد اکو دیسکاوری اکو، اندازه گیری تماس، دقت اندازه گیری بالا، اندازه گیری دقیق تر استفاده می کند.در عین حال، رادار موج هدایت شونده تحت تأثیر محیط خارجی مانند دمای متوسط و چسبندگی قرار نمی گیرد.
◎مجهز سطح شی رادار موج هدایت‌شونده سری 70X به دلیل حالت‌های مختلف اتصال فرآیند و انواع ماژول‌های تشخیص برای شرایط کاری پیچیده و کاربردهای مختلف مناسب است.مانند: دمای بالا، فشار بالا و محیط ثابت دی الکتریک پایین.
◎ حالت کار پالس، قدرت انتشار کم، قابل نصب در انواع ظروف فلزی، غیر فلزی، بدون آسیب به بدن انسان و محیط زیست.
پارامتر فنی سطح سنج رادار موجی هدایت شونده جامد و پودری با طیف وسیع اندازه گیری سطح ابزار هوشمند
| نمونه محصول | NYRD701 |

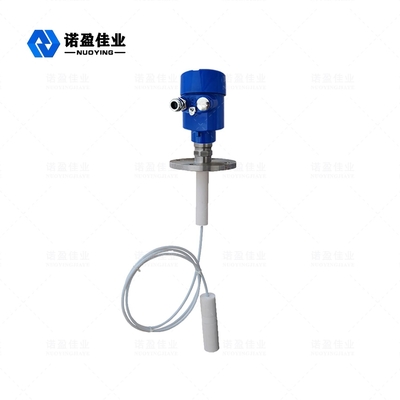

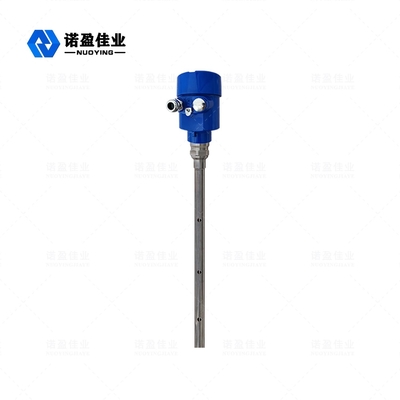

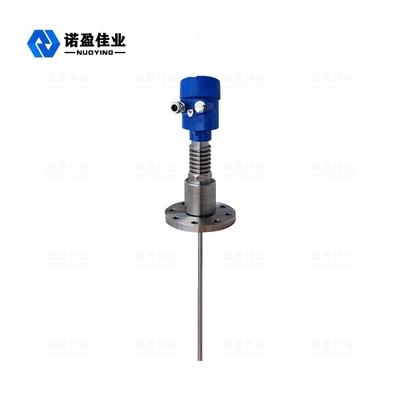

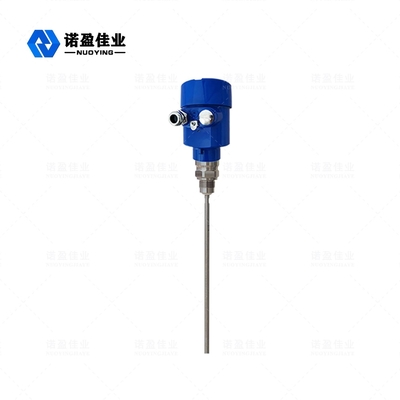

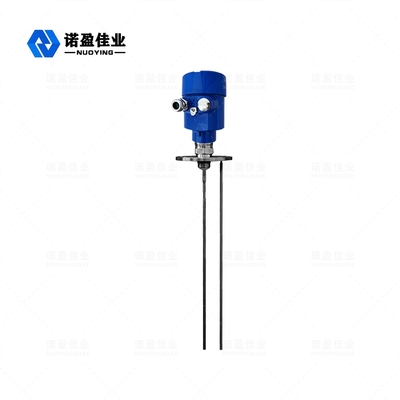

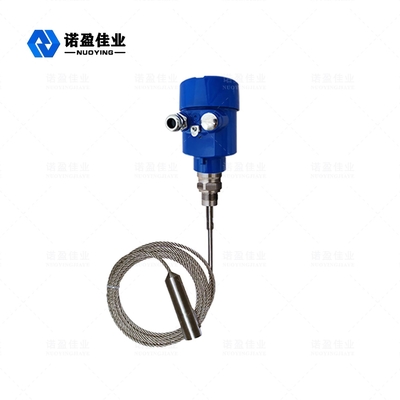

| فرم آنتن | نوع کابل، نوع میله ای، نوع کابل دوبل، نوع میله دوبل، نوع لوله هدایت موج |
| مواد آنتن | PTFE، 304، 316 |
| نمونه گیری اکو | 55 بار در ثانیه |
| محدوده اندازه گیری | 6 متر، 30 متر |
| دقت اندازه گیری | 0.05٪ ~ 0.1٪ FS |
| منبع تغذیه | 24VDC (دو سیم، چهار سیم)، 220VAC |
| خروجی سیگنال | 4 ... 20mA/HART/RS485/Modbus... |
| دمای فرآیند | -40 ~ 130 + درجه سانتی گراد، -40 ~ + 250 درجه سانتی گراد، -40 تا + 500 درجه سانتی گراد |
| فشار فرآیند | -0.1~2.0MPa،-0.1~4.0MPa |
| اتصال فرآیند | نخ، براکت، فلنج، گیره (اختیاری) |
| رابط الکتریکی | M20×1.5، ½ اینچ NPT |
| درجه حفاظت | IP 65، IP 67، IP 68 (اختیاری) |
| درجه ضد انفجار | ExiaIICT6Ga، ExdIICT6Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
