جزئیات محصول:
|
محدوده اندازه گیری: | 30 متر | فرکانس انتقال: | 26 گیگاهرتز |
---|---|---|---|
اندازه آنتن: | φ46 میلی متر | دمای عملیاتی: | -40 تا 130 درجه سانتیگراد |
دقت: | 3 میلی متر | کاربرد معمولی: | دما، فشار، و مایع کمی خورنده و غیره |
درجه ضد انفجار: | Exia IICT6 (اختیاری) | تامین برق: | 24 ولت DC 220 VAC (اختیاری) |
برجسته: | فرستنده سطح رادار 46 میلی متری,فرستنده سطح رادار 26 گیگاهرتز,فرستنده سطح مایکروویو هدایت شونده ضد انفجار |

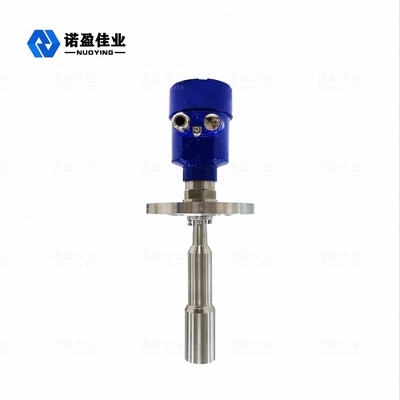

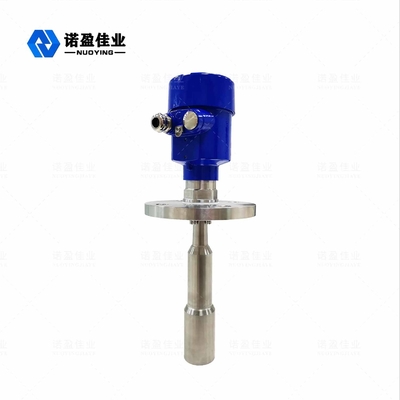

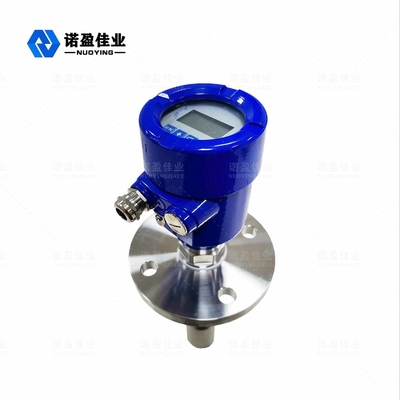

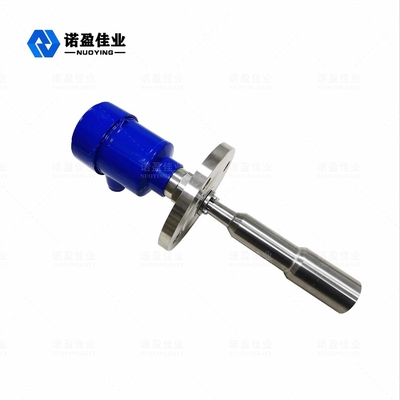

فرستنده سطح رادار غیر تماسی با اندازه بسیار کوچک
26 گیگاهرتز NYRD-806 رادار مرحله متر
سنسور سطح رادار سری NYRD80X یک ابزار اندازه گیری سطح راداری با فرکانس بالا 26 هرتز با حداکثر فاصله اندازه گیری 80 متر است.آنتن بیشتر بهینه شده است، و ریزپردازنده سریع جدید می تواند پردازش تجزیه و تحلیل سیگنال با سرعت بالاتر را انجام دهد، به طوری که ابزار می تواند در برخی شرایط اندازه گیری پیچیده مانند کتری واکنش، ذخیره سازی جامد استفاده شود.
رادار مرحله مترپارامتر فنی
کاربرد معمولی | دما، فشار، و مایع کمی خورنده و غیره |
فرکانس انتقال | 26 گیگاهرتز |
دقت | 3 میلی متر |
دامنه | 30 متر |
مواد آنتن | 304 316L (اختیاری) |
نمونه گیری اکو | 100 بار در ثانیه |
دمای فرآیند | -40 ~ 130 ℃، -40 ~ 250 ℃ |
رطوبت محیط | 0~90٪ |
وضوح | 1 میلی متر |
اتصال فرآیند | فلنج جهانی |
رابط الکتریکی | M20×1.5، ½ اینچ NPT |
خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
تامین برق | 24 ولت DC 220 VAC (اختیاری) |
قدرت | 3 وات |
درجه ضد انفجار | ExiaⅡCT6 (اختیاری) |
کلاس حفاظتی | IP67 |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!
رادار مرحله اصل اندازه گیری متر
آنتن سطح رادار یک پالس مایکروویو باریک ساطع می کند و آن را از طریق آنتن به پایین منتقل می کند.پس از تماس پالس با سطح محیط مورد اندازه گیری، دوباره منعکس شده و توسط سیستم آنتن پذیرفته می شود و سیگنال را به قسمت مدار الکترونیکی منتقل می کند که به طور خودکار به سیگنال موقعیت جسم تبدیل می شود (زیرا سرعت انتشار پالس بسیار سریع است، مدت زمانی که طول می کشد تا امواج الکترومغناطیسی به هدف برسند و به گیرنده منعکس شوند تقریباً آنی است.)
رادار مرحله مترویژگی های طراحی
