جزئیات محصول:
|
محدوده اندازه گیری: | 80 میلیون | مواد مورد: | مورد آلومینیوم ریخته گری |
---|---|---|---|
مواد آنتن: | 304 316l | اتصال فرآیند: | فلنج جهانی، گیره و براکت اختیاری هستند |
نمونه گیری اکو: | 100 بار در ثانیه | دمای عملیاتی: | -40 تا 80 درجه سانتیگراد |
خروجی سیگنال: | 4...20mA/HART/RS485/Modbus... | قدرت: | 3 وات |
برجسته: | گیج سطح رادار آنتن سهموی,اندازه گیری سطح رادار آنتن پارابولیک,اندازه گیری مخزن رادار آنتن سهمی |
26 گیگاهرتز NYRD-810 رادار مرحله متر

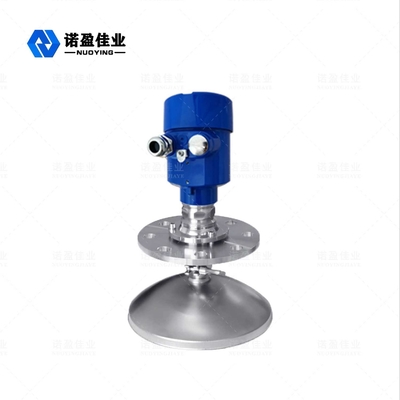

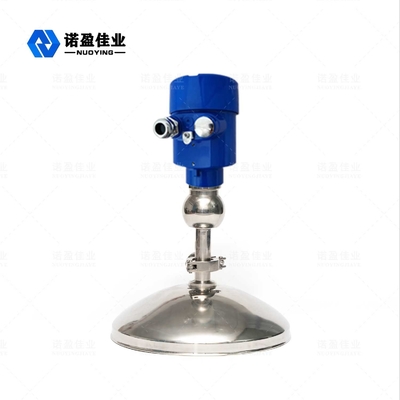

سطح سنج رادار آنتن سهموی NYRD-810 برای اندازه گیری ارتفاع سطح مواد مخزن استفاده می شود. آنتن سطح سنج رادار فرکانس بالا پالس های مایکروویو بسیار باریکی را ساطع می کند.این پالس با سرعت نور در فضا منتشر می شود و با سطح محیط اندازه گیری شده برخورد می کند.بخشی از انرژی آن به عقب منعکس شده و توسط همان آنتن دریافت می شود.
فاصله زمانی بین پالس ارسالی و پالس دریافتی متناسب با فاصله آنتن تا سطح محیط اندازه گیری شده است.با توجه به سرعت انتشار بسیار بالای امواج الکترومغناطیسی، فاصله زمانی بین پالس ارسالی و پالس دریافتی بسیار کم است (مرتبط نانوثانیه) و تایید آن دشوار است.سطح سنج رادار فرکانس بالا 26G از یک فناوری راه حل ویژه مرتبط استفاده می کند که می تواند فاصله زمانی بین پالس ارسالی و پالس دریافتی را به دقت شناسایی کند تا فاصله آنتن تا سطح محیط اندازه گیری شده را بیشتر محاسبه کند.
رادار مرحله مترپارامتر فنی
کاربرد معمولی | نظارت بر مواد جامد، گرد و غبار، ذرات و غیره |
فرکانس انتقال | 26 گیگاهرتز |
دقت | 3 میلی متر |
دامنه | 80 متر |
مواد آنتن | 304 316L (اختیاری) |
نمونه گیری اکو | 100 بار در ثانیه |
دمای فرآیند | -40 تا 130 درجه سانتیگراد |
رطوبت محیط | 0~90٪ |
وضوح | 1 میلی متر |
اتصال فرآیند | نصب فلنج یا براکت |
رابط الکتریکی | M20×1.5، ½ اینچ NPT |
خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
تامین برق | 24 ولت DC (اختیاری) |
قدرت | 3 وات |
درجه ضد انفجار | ExiaⅡCT6 (اختیاری) |
کلاس حفاظتی | IP67 |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!
