جزئیات محصول:
|
دقت: | 1.5-3 میلی متر | منبع تغذیه: | برق خورشیدی 24VDC |
---|---|---|---|
دامنه: | 80 میلیون | اتصال فرآیند: | نصب براکت |
دمای فرآیند: | -40 تا 80 درجه سانتیگراد | دمای عملیاتی: | -40 تا 80 درجه سانتیگراد |
خروجی سیگنال: | HART/RS485/Modbus... | قدرت: | 3 وات |
برجسته: | فرستنده سطح رادار فرکانس بالا,فرستنده سطح رادار 20ma RS485,سنسور سطح مخزن رادار RS485 |

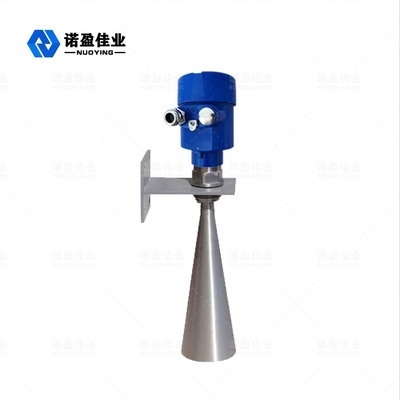

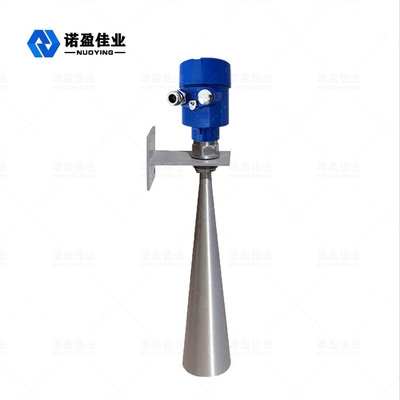

26 گیگاهرتز NYRD-SL رادار مرحله متر
سطح سنج رادار NYRD-SL که با نام رادار سطح آب نیز شناخته می شود، یک دستگاه الکترونیکی است که از امواج الکترومغناطیسی برای شناسایی اهداف استفاده می کند.وظیفه اصلی آن انجام نظارت بر حفظ آب، تصفیه فاضلاب و هشدار سیل است.اصل اصلی اندازه گیری ارسال پالس رادار از آنتن سنجش سطح آب رادار است که پالس بازتاب شده از سطح آب را دریافت کرده و زمان T را ثبت می کند. از آنجایی که سرعت انتشار C موج الکترومغناطیسی ثابت است، فاصله D تا سطح آب را می توان به دست آورد.
رادار مرحله مترپارامتر فنی
کاربرد معمولی | پایش سطح آب رودخانه ها، کانال ها، کانال ها و کفه ها |
فرکانس انتقال | 26 گیگاهرتز |
دقت | 1.5-3 میلی متر |
دامنه | 30 متر 80 متر 120 متر |
مواد آنتن | 304 316L (اختیاری) |
نمونه گیری اکو | 100 بار در ثانیه |
دمای فرآیند | -40 تا 80 درجه سانتیگراد |
رطوبت محیط | 0~90٪ |
وضوح | 1 میلی متر |
اتصال فرآیند | نصب براکت |
رابط الکتریکی | M20×1.5، ½ اینچ NPT |
خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
تامین برق | 24 ولت DC 12 ولت DC (اختیاری) |
قدرت | 3 وات |
جریان کار | ≤10MA |
کلاس حفاظتی | IP67 |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!
رادار مرحله مترعملیاتی اصل
آنتن سطح رادار پالس های مایکروویو باریکی را ساطع می کند که از طریق آنتن به سمت پایین منتقل می شود.پس از تماس پالس با سطح محیط اندازه گیری شده، دوباره منعکس شده و توسط سیستم آنتن دریافت می شود و سیگنال به قسمت مدار الکترونیکی منتقل می شود و به طور خودکار به سیگنال سطح تبدیل می شود (زیرا سرعت انتشار پالس بسیار سریع است. موج الکترومغناطیسی به هدف می رسد و به گیرنده منعکس می شود. زمان صرف شده تقریباً آنی است).
رادار مرحله مترویژگی های طراحی
رادار مرحله متر فیلد برنامه
