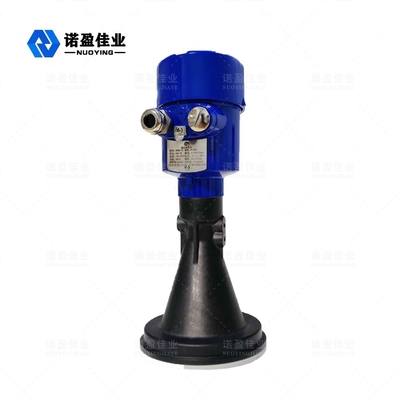

تصویر بزرگ :  مبدل سطح رادار تخت Modbus PFA PTFE خوردگی کریستالیزاسیون تراکم موارد

جزئیات محصول:
محل منبع: چین
نام تجاری: NUOYINGJIAYE
گواهی: Explosion-proof certificate
شماره مدل: NYRD-PB-E
پرداخت:
مقدار حداقل تعداد سفارش: 1
قیمت: $400 to $1800
جزئیات بسته بندی: 40cm×30cm×30cm
زمان تحویل: 7 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: 300 عدد / قبل از ماه

مبدل سطح رادار تخت Modbus PFA PTFE خوردگی کریستالیزاسیون تراکم موارد

شرح
محدوده اندازه گیری: 20 متر منبع تغذیه: 24VDC
مواد: PFA / PTFE اتصال فرآیند: فلنج
درجه حفاظت: ابزار نمایش IP67، IP67 دمای عملیاتی: -40 ~ 260 ℃
خروجی سیگنال: 4-20 میلی آمپر، 4-20 میلی آمپر / HART (دو سیم / چهار سیم) دقت: 0.05٪ - 0.1٪ FS
برجسته:

مبدل سطح رادار تخت Modbus

,

مبدل سطح رادار PFA PTFE

,

سنسور سطح مایع رادار PFA PTFE



26 گیگاهرتز NYRD-PB-E Flat رادار مرحله متر



سطح سنج راداری صفحه تخت یک ابزار اندازه گیری سطح راداری با فرکانس بالا 26 گیگاهرتز با حداکثر فاصله اندازه گیری 40 متر است.آنتن بیشتر بهینه شده است و ریزپردازنده سریع جدید می تواند آنالیز و پردازش سیگنال را با سرعت بالاتری انجام دهد، به طوری که دستگاه می تواند در موارد پیچیده مانند بخار، فوم، گرد و غبار، تبلور، تراکم و غیره استفاده شود.



رادار مرحله مترپارامتر فنی



مدل NYRD-PB-A NYRD-PB-B NYRD-PB-C NYRD-PB-D NYRD-PB-E
کاربرد معمولی بخار، مه، فوم، خوردگی قوی، تبلور، تراکم، چسبندگی و غیره.
فرکانس انتقال 26 گیگاهرتز
نمونه گیری اکو 100 بار در ثانیه
مواد آنتن PTFE+304 PTFE PTFE+304 PTFE+304 PFA
دامنه 40 متر
دقت 0.05٪ - 0.1٪ FS
تامین برق 24VDC (دو سیم، چهار سیم)، 220 ولت AC
قدرت 3 وات
خروجی سیگنال 4...20mA/HART/RS485/Modbus...
دمای فرآیند -40+130 ℃ -40+130 ℃ -40+260 ℃ -40+130 ℃ -40+130 ℃
فشار فرآیند -0.1-2.0MPa
اتصال فرآیند براکت، فلنج (اختیاری)
رابط الکتریکی M20×1.5، ½ اینچ NPT
کلاس حفاظتی IP 67
درجه ضد انفجار ExiaⅡCT6 Ga، ExdⅡCT6 Gb



 توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!



رادار مرحله مترعملیاتی اصل



آنتن سطح رادار پالس های مایکروویو باریکی را ساطع می کند که از طریق آنتن به سمت پایین منتقل می شود.پس از تماس پالس با سطح محیط اندازه گیری شده، دوباره منعکس شده و توسط سیستم آنتن دریافت می شود و سیگنال به قسمت مدار الکترونیکی منتقل می شود و به طور خودکار به سیگنال سطح تبدیل می شود (زیرا سرعت انتشار پالس بسیار سریع است. موج الکترومغناطیسی به هدف می رسد و به گیرنده منعکس می شود. زمان صرف شده تقریباً آنی است).



رادار مرحله مترویژگی های طراحی

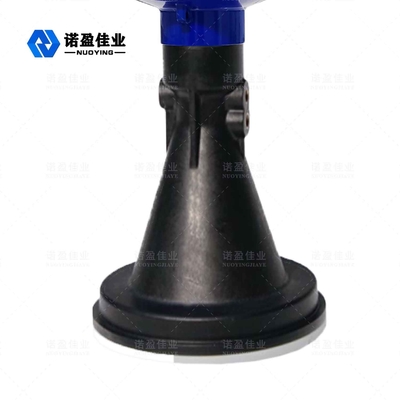

◎ اندازه آنتن کوچک است، نصب آن آسان است.رادار غیر تماسی، بدون سایش و بدون آلودگی.

◎ تحت تاثیر خوردگی، فوم، بخار آب، تغییرات دما و فشار قرار نمی گیرد.

◎ زاویه پرتو کوچک و انرژی متمرکز است، که توانایی اکو را افزایش می دهد و به جلوگیری از تداخل کمک می کند.

◎ ناحیه کور اندازه گیری کوچکتر است و همچنین می تواند نتایج خوبی برای اندازه گیری مخزن کوچک به دست آورد.

◎ نسبت سیگنال به نویز بالا برای عملکرد بهتر حتی در شرایط نوسان.


رادار مرحله متراتصالات الکتریکی

ولتاژ تغذیه

(4~20)mA/HART (دو سیمه
منبع تغذیه و سیگنال جریان خروجی یک کابل محافظ دو هسته ای مشترک دارند.به اطلاعات فنی برای عرضه خاص مراجعه کنید
محدوده ولتاژبرای نوع ذاتا ایمن، باید یک مانع ایمنی بین منبع تغذیه و ابزار اضافه شود.

(4~20) میلی آمپر/HART (چهار سیم)
منبع تغذیه و سیگنال جریان از هم جدا هستند و هر کدام از یک سیم محافظ دو هسته ای استفاده می کنند.رجوع به
داده های فنی برای محدوده ولتاژ منبع تغذیه خاص.

RS485/Modbus
منبع تغذیه و سیگنال Modbus از هم جدا هستند و هر کدام از یک سیم محافظ دو هسته ای استفاده می کنند.رجوع به
داده های فنی برای محدوده ولتاژ منبع تغذیه خاص.

روش اتصال

مبدل سطح رادار تخت Modbus PFA PTFE خوردگی کریستالیزاسیون تراکم موارد 0

رادار مرحله مترکلاس حفاظت

این ابزار به طور کامل الزامات کلاس حفاظتی IP66/67 را برآورده می کند.شکل 6:
  • چگونه مطمئن شوید که نصب شما مطابق با الزامات IP67 است:
  • مطمئن شوید که سر آب بندی آسیبی ندیده است.
  • مطمئن شوید که کابل آسیبی ندیده است.
  • اطمینان حاصل کنید که کابل های استفاده شده مطابق با مشخصات اتصال الکتریکی هستند.قبل از ورود به رابط الکتریکی، کابل را به سمت پایین خم کنید تا مطمئن شوید که آب به داخل محفظه جریان نمی یابد، به ① مراجعه کنید.
  • لطفاً لوله کابل را سفت کنید، ببینید②
  • لطفاً اتصالات الکتریکی استفاده نشده را با پریزهای کور وصل کنید، به ③ مراجعه کنید

مبدل سطح رادار تخت Modbus PFA PTFE خوردگی کریستالیزاسیون تراکم موارد 1

رادار مرحله متراشکال زدایی ابزار

این ابزار دارای سه روش اشکال زدایی است که به شرح زیر است:

روش 1: نمایش / کلید
دستگاه از طریق 4 دکمه روی صفحه نمایش اشکال زدایی می شود.(شکل 7) ①LCD;②دکمه

روش 2: اشکال زدایی کامپیوتر میزبان
از طریق HART به دوربین بالایی متصل شوید (شکل 8)
①RS232 یا USB؛ سطح سنج رادار؛ آداپتور HART؛ مقاومت 250 Ω

روش 3: برنامه نویسی دستی HART
برنامه نویس دستی HART (شکل 9)
①RS232 یا USB؛ سطح سنج رادار؛ مقاومت ③250Ω

مبدل سطح رادار تخت Modbus PFA PTFE خوردگی کریستالیزاسیون تراکم موارد 2
