جزئیات محصول:
|
محدوده اندازه گیری: | 20 متر | نمونه گیری اکو: | 100 بار در ثانیه |
---|---|---|---|
مواد: | PFA | اتصال فرآیند: | فلنج (اختیاری) |
درجه حفاظت: | ابزار نمایش IP67، IP67 | دمای عملیاتی: | -40 ~ 260 ℃ |
رابط الکتریکی: | M20×1. M20×1. 5, ½ " NPT 5، ½ اینچ NPT | درجه ضد انفجار: | ExiaⅡCT6 Ga، ExdⅡCT6 Gb |
برجسته: | سنسور سطح مایع رادار 40 متری,سنسور سطح مایع رادار IP67,24VDC سنسور سطح رادار هدایت شونده |

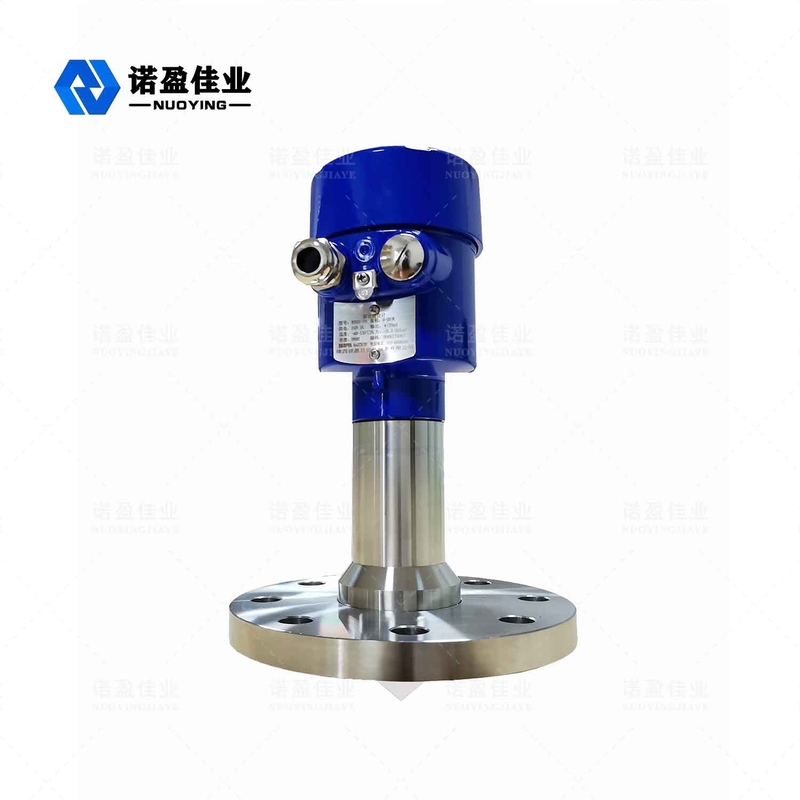

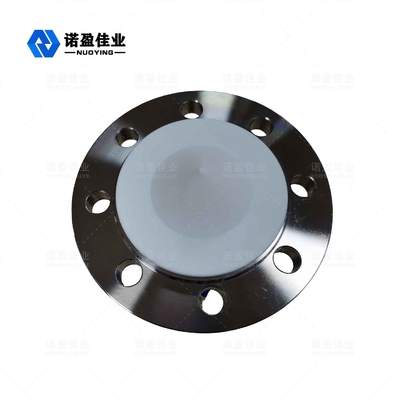

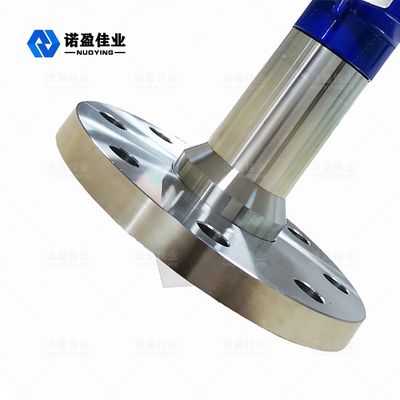

26GHz NYRD-PB-C Flat رادار مرحله متر
سطح سنج راداری صفحه تخت یک ابزار اندازه گیری سطح راداری با فرکانس بالا 26 گیگاهرتز با حداکثر فاصله اندازه گیری 40 متر است.آنتن بیشتر بهینه شده است و ریزپردازنده سریع جدید می تواند آنالیز و پردازش سیگنال را با سرعت بالاتری انجام دهد، به طوری که دستگاه می تواند در موارد پیچیده مانند بخار، فوم، گرد و غبار، تبلور، تراکم و غیره استفاده شود.
رادار مرحله مترپارامتر فنی
مدل | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
کاربرد معمولی | بخار، مه، فوم، خوردگی قوی، تبلور، تراکم، چسبندگی و غیره. | ||||
فرکانس انتقال | 26 گیگاهرتز | ||||
نمونه گیری اکو | 100 بار در ثانیه | ||||
مواد آنتن | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | PFA |
دامنه | 40 متر | ||||
دقت | 0.05٪ - 0.1٪ FS | ||||
تامین برق | 24VDC (دو سیم، چهار سیم)، 220 ولت AC | ||||
قدرت | 3 وات | ||||
خروجی سیگنال | 4...20mA/HART/RS485/Modbus... | ||||
دمای فرآیند | -40+130 ℃ | -40+130 ℃ | -40+260 ℃ | -40+130 ℃ | -40+130 ℃ |
فشار فرآیند | -0.1-2.0MPa | ||||
اتصال فرآیند | براکت، فلنج (اختیاری) | ||||
رابط الکتریکی | M20×1.5، ½ اینچ NPT | ||||
کلاس حفاظتی | IP 67 | ||||
درجه ضد انفجار | ExiaⅡCT6 Ga، ExdⅡCT6 Gb |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!
رادار مرحله مترعملیاتی اصل
آنتن سطح رادار پالس های مایکروویو باریکی را ساطع می کند که از طریق آنتن به سمت پایین منتقل می شود.پس از تماس پالس با سطح محیط اندازه گیری شده، دوباره منعکس شده و توسط سیستم آنتن دریافت می شود و سیگنال به قسمت مدار الکترونیکی منتقل می شود و به طور خودکار به سیگنال سطح تبدیل می شود (زیرا سرعت انتشار پالس بسیار سریع است. موج الکترومغناطیسی به هدف می رسد و به گیرنده منعکس می شود. زمان صرف شده تقریباً آنی است).
رادار مرحله مترالزامات نصب
رادار مرحله مترنصب اشتباه
