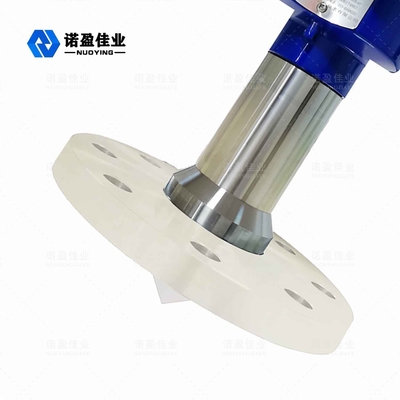

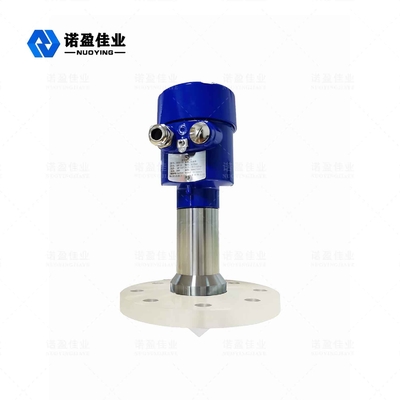

فرستنده سطح رادار تخت چهار سیم رزوه پیچ تفلون 4 مگاپاسکال

فرستنده سطح رادار تخت چهار سیم رزوه پیچ تفلون 4 مگاپاسکال

فرستنده سطح رادار تخت چهار سیم رزوه پیچ تفلون 4 مگاپاسکال
فرستنده سطح رادار تخت چهار سیم رزوه پیچ تفلون 4 مگاپاسکال فرستنده سطح رادار تخت چهار سیم رزوه پیچ تفلون 4 مگاپاسکال

تصویر بزرگ :  فرستنده سطح رادار تخت چهار سیم رزوه پیچ تفلون 4 مگاپاسکال

جزئیات محصول:
محل منبع: چین
نام تجاری: NUOYINGJIAYE
گواهی: Explosion-proof certificate
شماره مدل: NYRD-PB-B
پرداخت:
مقدار حداقل تعداد سفارش: 1
قیمت: $400 to $1800
جزئیات بسته بندی: 40cm×30cm×30cm
زمان تحویل: 7 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: 300 عدد / قبل از ماه

فرستنده سطح رادار تخت چهار سیم رزوه پیچ تفلون 4 مگاپاسکال

شرح
محدوده اندازه گیری: 40 میلیون نوع آنتن: نوع صفحه تخت
کاربرد: مایعات خورنده، گرد و غبار، ذرات و غیره محدوده فرکانس: 2 اتصال فرآیند 6 گیگاهرتز
درجه حفاظت: IP67 دمای عملیاتی: -40 ~ 260 ℃
خروجی سیگنال: 4-20mA/HART (دو سیم/چهار سیم) فشار فرآیند: -10-40 بار
برجسته:

فرستنده سطح رادار صفحه تخت

,

فرستنده سطح رادار تفلون 4MPa

,

فرستنده سطح موج هدایت شونده 4MPa



26 گیگاهرتز NYRD-PB-B تخت رادار مرحله متر



سطح سنج راداری صفحه تخت یک ابزار اندازه گیری سطح راداری با فرکانس بالا 26 گیگاهرتز با حداکثر فاصله اندازه گیری 40 متر است.آنتن بیشتر بهینه شده است و ریزپردازنده سریع جدید می تواند آنالیز و پردازش سیگنال را با سرعت بالاتری انجام دهد، به طوری که دستگاه می تواند در موارد پیچیده مانند بخار، فوم، گرد و غبار، تبلور، تراکم و غیره استفاده شود.



رادار مرحله مترپارامتر فنی



مدل NYRD-PB-A NYRD-PB-B NYRD-PB-C NYRD-PB-D NYRD-PB-E
کاربرد معمولی بخار، مه، فوم، خوردگی قوی، تبلور، تراکم، چسبندگی و غیره.
فرکانس انتقال 26 گیگاهرتز
نمونه گیری اکو 100 بار در ثانیه
مواد آنتن PTFE+304 PTFE PTFE+304 PTFE+304 PFA
دامنه 40 متر
دقت 0.05٪ - 0.1٪ FS
تامین برق 24VDC (دو سیم، چهار سیم)، 220 ولت AC
قدرت 3 وات
خروجی سیگنال 4...20mA/HART/RS485/Modbus...
دمای فرآیند -40+130 ℃ -40+130 ℃ -40+260 ℃ -40+130 ℃ -40+130 ℃
فشار فرآیند -0.1-2.0MPa
اتصال فرآیند براکت، فلنج (اختیاری)
رابط الکتریکی M20×1.5، ½ اینچ NPT
کلاس حفاظتی IP 67
درجه ضد انفجار ExiaⅡCT6 Ga، ExdⅡCT6 Gb



توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!



صفحه تختآنتن متر سطح رادار با استفاده از مواد PTFE، PTFE (تفلون یا PTFE)، که معمولا به عنوان "پادشاه پلاستیک" شناخته می شود، از تترا فلوئورواتیلن با پلیمریزاسیون ترکیبات پلیمری ساخته شده است، دارای پایداری شیمیایی عالی، مقاومت در برابر خوردگی بالا، آب بندی، روانکاری نیست. چسبنده، عایق الکتریکی و استقامت ضد پیری خوب، PTFE دارای ویژگی های زیر است:

  • مقاومت در برابر دمای بالا - دمای عملیاتی تا 250 درجه سانتیگراد.
  • مقاومت در برابر دمای پایین - چقرمگی مکانیکی خوب؛حتی زمانی که دما به -196 درجه سانتیگراد کاهش می یابد، می توان 5% کشیدگی را حفظ کرد.
  • مقاومت در برابر خوردگی - بی اثر در برابر اکثر مواد شیمیایی و حلال ها، مقاوم در برابر اسیدها و بازهای قوی، آب و حلال های آلی مختلف.
  • مقاومت در برابر آب و هوا - دارای بهترین عمر پیری پلاستیک است.
  • روانکاری بالا - کمترین ضریب اصطکاک مواد جامد.
  • عدم چسبندگی - حداقل کشش سطحی در یک ماده جامد است و به هیچ ماده ای نمی چسبد.
  • غیر سمی - با اینرسی فیزیولوژیکی، به عنوان رگ های خونی مصنوعی و اندام ها برای مدت طولانی بدون واکنش های نامطلوب در بدن کاشته می شوند.



رادار مرحله مترعملیاتی اصل



آنتن سطح رادار پالس های مایکروویو باریکی را ساطع می کند که از طریق آنتن به سمت پایین منتقل می شود.پس از تماس پالس با سطح محیط اندازه گیری شده، دوباره منعکس شده و توسط سیستم آنتن دریافت می شود و سیگنال به قسمت مدار الکترونیکی منتقل می شود و به طور خودکار به سیگنال سطح تبدیل می شود (زیرا سرعت انتشار پالس بسیار سریع است. موج الکترومغناطیسی به هدف می رسد و به گیرنده منعکس می شود. زمان صرف شده تقریباً آنی است).



فرستنده سطح رادار تخت چهار سیم رزوه پیچ تفلون 4 مگاپاسکال 0



همانطور که تصویر نشان می دهد:

آ.تنظیم محدوده، تنظیم کم (4 میلی آمپر)ب.تنظیم بالا (20 میلی آمپر)سی.محدوده منطقه کور



سطح مرجع برای اندازه گیری: سطح زیرین نخ یا سطح آب بندی فلنج.

توجه: هنگام استفاده از زمان‌بندی سطح رادار، مطمئن شوید که بالاترین سطح مواد نمی‌تواند وارد ناحیه کور اندازه‌گیری شود (ناحیه نشان داده شده با C در شکل).



رادار مرحله مترویژگی های طراحی



◎ اندازه آنتن کوچک است، نصب آن آسان است.رادار غیر تماسی، بدون سایش و بدون آلودگی.

◎ تحت تاثیر خوردگی، فوم، بخار آب، تغییرات دما و فشار قرار نمی گیرد.

◎ زاویه پرتو کوچک و انرژی متمرکز است، که توانایی اکو را افزایش می دهد و به جلوگیری از تداخل کمک می کند.

◎ ناحیه کور اندازه گیری کوچکتر است و همچنین می تواند نتایج خوبی برای اندازه گیری مخزن کوچک به دست آورد.

◎ نسبت سیگنال به نویز بالا برای عملکرد بهتر حتی در شرایط نوسان.
