ذرات جامد دوغاب HART 20 میلی آمپر سطح رادار آلومینیوم ریخته گری

فرستنده سطح سطح سنج رادار هوشمند بدنه فولادی ضد زنگ NYRD803

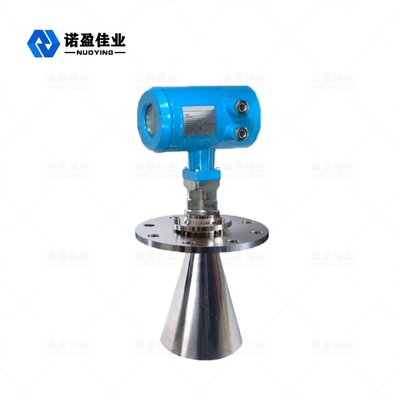

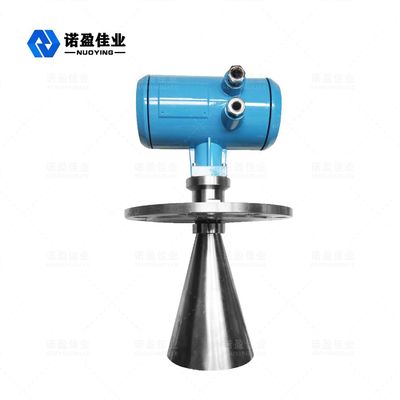

سطح سنج رادار هوشمند NYRD803

رادار مرحله مترعملیاتی اصل

پالس انرژی کم انتشار توسط سیستم آنتن گیرنده و فرستنده مایکروویو بسیار کوتاه است.با سرعت نور.زمان اجرا را می توان به سیگنال سطح قطعات الکترونیکی تبدیل کرد.زمان ویژه یک روش توسعه بسیار کوتاه اندازه گیری های پایدار و دقیق را تضمین می کند.

پژواک کاذب حتی در شرایط پیچیده ظاهر می شود.با کمک جدیدترین فناوری ریزپردازش و نرم افزار اشکال زدایی، می توان پژواک سطح مواد را به دقت تجزیه و تحلیل کرد.

رادار مرحله مترپارامتر فنی

※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!

رادار مرحله مترویژگی های طراحی

◎ سطح سنج NYRD803 برای اندازه گیری مداوم بدون تماس مایعات، دوغاب و گلوله ها، تغییرات فشار مناسب است.وجود گازهای بی اثر و موقعیت های فرار
◎از روش اندازه گیری پالس مایکروویو استفاده کنید، می توان آن را به طور معمول در باند صنعت مکرر کار کرد.برای پرتو انرژی کمتر، قابل نصب بر روی انواع فلزات، ظرف غیر فلزی یا لوله، بدون آسیب به انسان و محیط زیست است.

رادار مرحله مترالزامات نصب

گزینه نصب بهینه

• اندازه آنتن: هرچه اندازه آنتن بزرگتر باشد، زاویه لوبیا موج کوچکتر است و اکو موج وقفه ضعیف تر خواهد بود.
• تنظیم آنتن: آنتن را در موقعیت اندازه گیری بهینه تنظیم کنید.
• لوله موج هدایت شده: لوله موج هدایت شده برای جلوگیری از اکو موج تداخل استفاده می شود.

نصب NYRD803 در داخل مخزن

نصب و راه اندازی استاندارد:

• آنتن را نمی توان به سمت دیوار مخزن متمایل کرد.
• آنتن شاخ باید به خارج از لوله کوتاه نصب کشیده شود.در غیر این صورت باید از لوله گسترش آنتن استفاده شود.
• آنتن بوق باید طوری تنظیم شود که عمودی باشد، اجازه ندهید لوبیا به سمت دیواره مخزن باشد.

رادار مرحله مترشرایط اندازه گیری

توجه

• محدوده اندازه گیری از نقطه ای که پرتو موج با کف مخزن برخورد می کند محاسبه می شود، اما در شرایط خاص، اگر کف مخزن مقعر یا مخروطی باشد، زمانی که سطح مواد از این نقطه کمتر است، امکان اندازه گیری وجود ندارد.
• اگر مدیوم ثابت الکتریکی متوسط ​​کم است، زمانی که در سطح مایع پایین است، در پایین مخزن قابل مشاهده است، اکنون برای اطمینان از دقت اندازه گیری، پیشنهاد می کنیم موقعیت سرو را در موقعیت C ارتفاع کم تنظیم کنید.
• از نظر تئوری، رسیدن به نقطه نوک آنتن برای اندازه گیری امکان پذیر است، اما با توجه به تاثیر خوردگی و چسبندگی، مقدار نهایی محدوده اندازه گیری باید در نقطه 100 میلی متر از نوک آنتن باشد.
• برای محافظت از سرریز، می‌توانیم فاصله ایمن اضافه شده در ناحیه کور تعریف کنیم.
• حداقلمحدوده اندازه گیری مربوط به آنتن است.
• در شرایط غلظت مختلف، فوم ها می توانند مایکروویو را جذب و منعکس کنند، اما در شرایط خاص، قابل اندازه گیری است.
