فرستنده سطح رادار غیر تماسی SS316 فرستنده سطح 35 متر GWR

ترانسمیتر سطح رادار هوشمند NYRD803 بدنه فولادی ضد زنگ -40~250℃

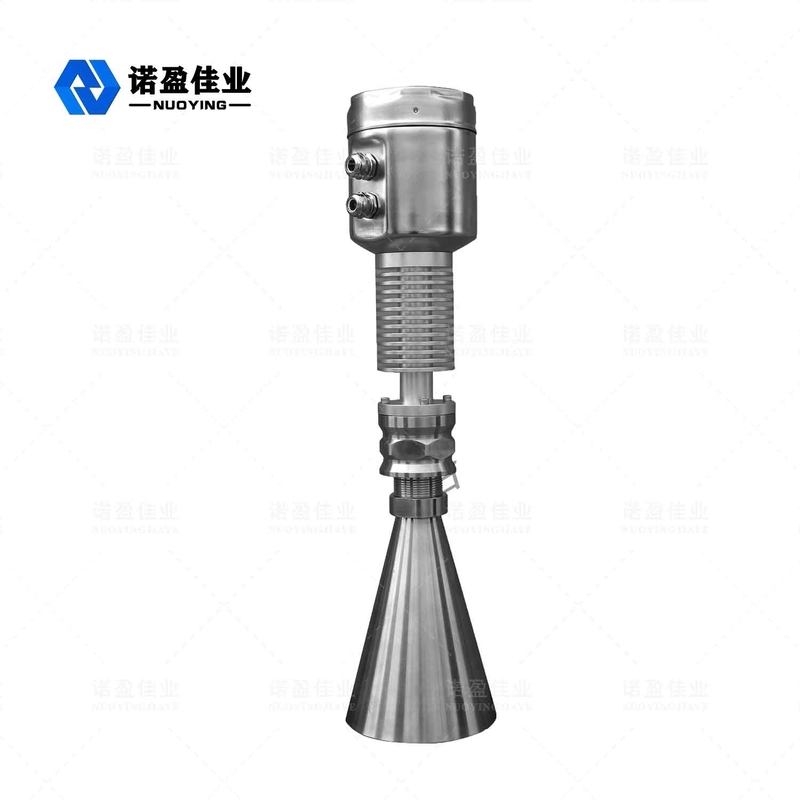

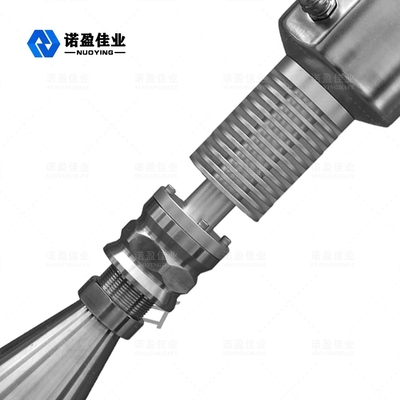

سطح سنج رادار هوشمند NYRD803

رادار مرحله مترعملیاتی اصل

پالس های انرژی کم انتشار از طریق سیستم های آنتن گیرنده و فرستنده مایکروویو بسیار کوتاه.با سرعت نورزمان اجرا را می توان به اجزای الکترونیکی سیگنال های سطح تبدیل کرد.یک زمان خاص برای یک روش گسترش بسیار کوتاه اندازه گیری های پایدار و دقیق را تضمین می کند.
حتی اگر شرایط پیچیده تر موارد، یک پژواک کاذب وجود دارد، با آخرین فن آوری میکرو پردازش و نرم افزار اشکال زدایی می تواند به دقت تجزیه و تحلیل پژواک سطح مواد.

ورودی

آنتن پالس های مایکروویو منعکس شده را دریافت می کند و به مدار الکترونیکی منتقل می شود، ریزپردازنده این سیگنال را پردازش می کند و میکرو پالس های تولید شده در اکو سطح مواد را شناسایی می کند.تشخیص صحیح سیگنال اکو توسط نرم افزار هوشمند تا دقت میلی متری تکمیل شده است.فاصله D از سطح ماده و زمان سفر پالس T متناسب با:

D=C×T/2
جایی که C سرعت نور است
چون فاصله مخزن خالی E مشخص است، سطح L برابر است با:
L=ED

خروجی

با وارد کردن ارتفاع E (= صفر) مخزن خالی، ارتفاع مخزن کامل F (= مقیاس کامل) و برخی از برنامه ها برای تنظیم پارامترها، پارامترهای برنامه به طور خودکار ابزار را برای اندازه گیری محیط تطبیق می دهند.مربوط به خروجی 4-20mA است.

رادار مرحله مترویژگی های طراحی

◎ سطح سنج NYRD803 برای اندازه گیری مداوم بدون تماس مایعات، دوغاب و گلوله ها، تغییرات فشار مناسب است.وجود گازهای بی اثر و موقعیت های فرار
◎از روش اندازه گیری پالس مایکروویو استفاده کنید، می توان آن را به طور معمول در باند صنعت مکرر کار کرد.برای پرتو انرژی کمتر، قابل نصب بر روی انواع فلزات، ظرف غیر فلزی یا لوله، بدون آسیب به انسان و محیط زیست است.

رادار مرحله مترالزامات نصب

توضیحات نصب

فاصله توصیه شده (1) از دیوار تا دیواره بیرونی لوله کوتاه نصب شده:

• فاصله از دیواره مخزن: 1/6 قطر مخزن، حداقل.فاصله 200 میلی متر است
• نصب بالای سیلو تغذیه مواد مجاز نیست (4)
• مجاز به نصب در موقعیت مرکزی (3) نیست، در صورتی که در مرکز نصب شود، باعث پژواک موج کاذب می شود، اکو موج را قطع می کند و باعث از دست دادن سیگنال می شود.
• اگر فاصله بین گیج و دیواره مخزن قابل ایمن نباشد، رسانه های روی دیواره مخزن چسبیده می شوند و باعث ایجاد پژواک موج کاذب می شوند، در هنگام اشکال زدایی گیج، پژواک موج کاذب ذخیره نمی شود.

نصب داخل مخزن

• در داخل پرتو موج سیگنال، از نصب مواد زیر اجتناب کنید (1) سوئیچ محدود، سنسور دما و غیره
• موقعیت متقارن (2) حلقه خلاء، کویل گرمایش، پیش بند و غیره.
• اگر مواد تداخلی (1)(2) وجود دارد، از لوله موج هدایت شده برای اندازه گیری استفاده کنید.

گزینه نصب بهینه

• اندازه آنتن: هرچه اندازه آنتن بزرگتر باشد، زاویه لوبیا موج کوچکتر است و اکو موج وقفه ضعیف تر خواهد بود.
• تنظیم آنتن: آنتن را در موقعیت اندازه گیری بهینه تنظیم کنید.
• لوله موج هدایت شده: لوله موج هدایت شده برای جلوگیری از اکو موج تداخل استفاده می شود.

نصب NYRD803 در داخل مخزن

نصب و راه اندازی استاندارد:

• آنتن را نمی توان به سمت دیوار مخزن متمایل کرد.
• آنتن شاخ باید به خارج از لوله کوتاه نصب کشیده شود.در غیر این صورت باید از لوله گسترش آنتن استفاده شود.
• آنتن بوق باید طوری تنظیم شود که عمودی باشد، اجازه ندهید لوبیا به سمت دیواره مخزن باشد.

رادار مرحله مترشرایط اندازه گیری

توجه

• محدوده اندازه گیری از نقطه ای که پرتو موج با کف مخزن برخورد می کند محاسبه می شود، اما در شرایط خاص، اگر کف مخزن مقعر یا مخروطی باشد، زمانی که سطح مواد از این نقطه کمتر است، امکان اندازه گیری وجود ندارد.
• اگر مدیوم ثابت الکتریکی متوسط ​​کم است، زمانی که در سطح مایع پایین است، در پایین مخزن قابل مشاهده است، اکنون برای اطمینان از دقت اندازه گیری، پیشنهاد می کنیم موقعیت سرو را در موقعیت C ارتفاع کم تنظیم کنید.
• از نظر تئوری، رسیدن به نقطه نوک آنتن برای اندازه گیری امکان پذیر است، اما با توجه به تاثیر خوردگی و چسبندگی، مقدار نهایی محدوده اندازه گیری باید در نقطه 100 میلی متر از نوک آنتن باشد.
• برای محافظت از سرریز، می‌توانیم فاصله ایمن اضافه شده در ناحیه کور تعریف کنیم.
• حداقلمحدوده اندازه گیری مربوط به آنتن است.
• در شرایط غلظت مختلف، فوم ها می توانند مایکروویو را جذب و منعکس کنند، اما در شرایط خاص، قابل اندازه گیری است.
