جزئیات محصول:
|
| محدوده اندازه گیری: | 20 متر | منبع تغذیه: | 24VDC |
|---|---|---|---|
| مواد: | PFA، PTFE (اختیاری) | اتصال فرآیند: | رزوه پیچ، فلنج (اختیاری)، |
| مواد مورد: | مورد استیل ضد زنگ | دمای عملیاتی: | -40 تا 130 درجه سانتیگراد |
| خروجی سیگنال: | 4-20 میلی آمپر، 4-20 میلی آمپر / HART (دو سیم / چهار سیم) | فشار فرآیند: | -10 تا 40 بار |
| برجسته: | سطح سنج رادار هوشمند NYRD801,سطح سنج رادار,فولاد ضد زنگ |
||

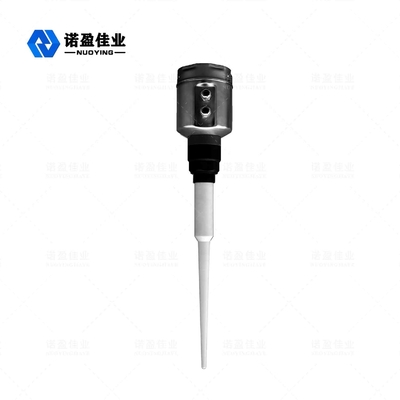

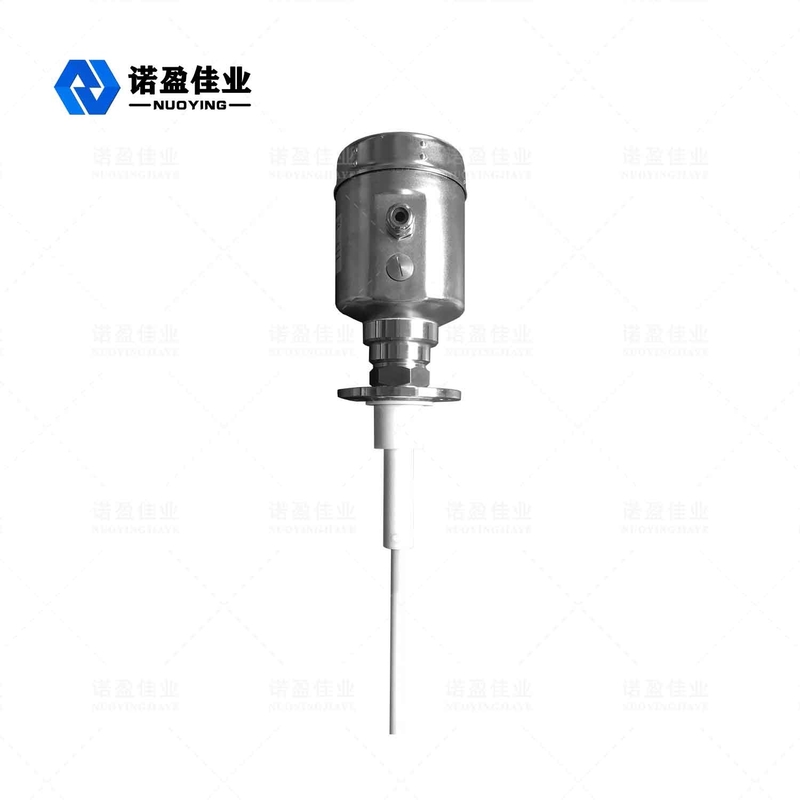

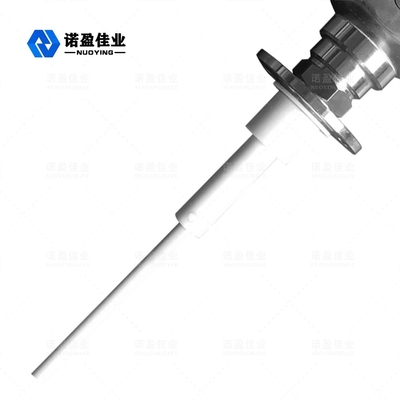

سطح سنج هوشمند رادار NYRD801
رادار مرحله مترعملیاتی اصل
پالس های انرژی کم انتشار از طریق سیستم های آنتن گیرنده و فرستنده مایکروویو بسیار کوتاه.با سرعت نورزمان اجرا را می توان به اجزای الکترونیکی سیگنال های سطح تبدیل کرد.یک زمان خاص برای یک روش گسترش بسیار کوتاه اندازه گیری های پایدار و دقیق را تضمین می کند.
حتی اگر شرایط پیچیده تر موارد، یک پژواک کاذب وجود دارد، با آخرین فن آوری میکرو پردازش و نرم افزار اشکال زدایی می تواند به دقت تجزیه و تحلیل پژواک سطح مواد.
ورودی
آنتن پالس های مایکروویو منعکس شده را دریافت می کند و به مدار الکترونیکی منتقل می شود، ریزپردازنده این سیگنال را پردازش می کند و میکرو پالس های تولید شده در اکو سطح مواد را شناسایی می کند.تشخیص صحیح سیگنال اکو توسط نرم افزار هوشمند تا دقت میلی متری تکمیل شده است.فاصله D از سطح ماده و زمان سفر پالس T متناسب با:
D=C×T/2
جایی که C سرعت نور است
چون فاصله مخزن خالی E مشخص است، سطح L برابر است با:
L=ED
خروجی
با وارد کردن ارتفاع E (= صفر) مخزن خالی، ارتفاع مخزن کامل F (= مقیاس کامل) و برخی از برنامه ها برای تنظیم پارامترها، پارامترهای برنامه به طور خودکار ابزار را برای اندازه گیری محیط تطبیق می دهند.مربوط به خروجی 4-20mA است.
رادار مرحله مترپارامتر فنی
| کاربرد |
شرایط فرآیند ساده، مایع خورنده، دوغاب، جامد مثال: مخزن ذخیره آب مایع؛مخزن ذخیره اسید سودا؛مخزن دوغاب؛ذرات جامد؛تانک های کوچک |
| محدوده اندازه گیری | 20 متر |
| مواد | PFA، PTFE (اختیاری) |
| فرآیند فیتینگ | رزوه پیچ، فلنج (اختیاری)، |
| دمای فرآیند | -40-130 ℃ |
| فشار فرآیند: | -1~20bar،-0.1~2MPa |
| تکرارپذیری | ± 3 میلی متر |
| دقت | < 0.1٪ |
| محدودیت نرخ فرکانس | 6.8 گیگاهرتز |
| ضد انفجار | EXiaIICT6 |
| درجه حفاظت | IP67 |
| خروجی سیگنال | 4-20 میلی آمپر، 4-20 میلی آمپر / HART (دو سیم / چهار سیم) |
| منبع تغذیه | 24VDC |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!
رادار مرحله مترویژگی های طراحی
◎ سطح سنج NYRD801 برای اندازه گیری مداوم بدون تماس مایعات، دوغاب و گلوله ها، تغییرات فشار مناسب است.وجود گازهای بی اثر و موقعیت های فرار
◎از روش اندازه گیری پالس مایکروویو استفاده کنید، می توان آن را به طور معمول در باند صنعت مکرر کار کرد.برای پرتو انرژی کمتر، قابل نصب بر روی انواع فلزات، ظرف غیر فلزی یا لوله، بدون آسیب به انسان و محیط زیست است.
رادار مرحله مترالزامات نصب
نصب داخل مخزن
گزینه نصب بهینه
NYRD801 نصب در داخل مخزن
نصب و راه اندازی استاندارد:
