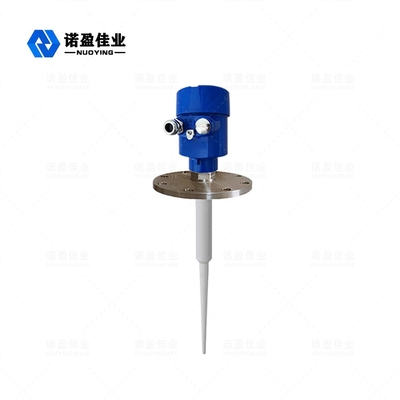

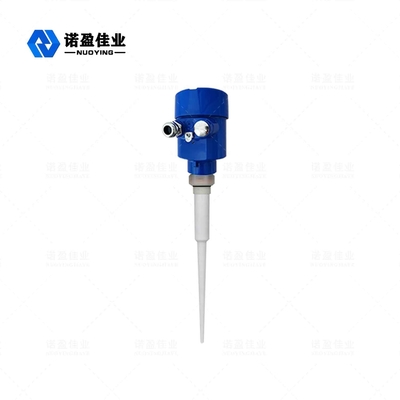

رادار سطح آب رادار 20 متری HART 24VDC Level

رادار سطح آب رادار 20 متری HART 24VDC Level

رادار سطح آب رادار 20 متری HART 24VDC Level
رادار سطح آب رادار 20 متری HART 24VDC Level رادار سطح آب رادار 20 متری HART 24VDC Level

تصویر بزرگ :  رادار سطح آب رادار 20 متری HART 24VDC Level

جزئیات محصول:
محل منبع: چین
نام تجاری: NUOYINGJIAYE
گواهی: Explosion-proof certificate
شماره مدل: NYRD801
پرداخت:
مقدار حداقل تعداد سفارش: 1
قیمت: $350 to $1600
جزئیات بسته بندی: 60cm×30cm×30cm، بسته بندی استاندارد صادراتی
زمان تحویل: 7 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: 100 عدد / قبل از ماه

رادار سطح آب رادار 20 متری HART 24VDC Level

شرح
محدوده اندازه گیری: 20 متر روش نصب: نصب فلنج یا نصب با نخ
مواد آنتن: PFA، PTFE (اختیاری) فشار فرآیند: -1~20bar،-0.1~2MPa
محیط اندازه گیری: شرایط فرآیند ساده، مایع خورنده خروجی سیگنال: 4-20 میلی آمپر، 4-20 میلی آمپر / HART (دو سیم / چهار سیم)
فشار فرآیند: -0.1-4MPa، -1~40BAR
برجسته:

فرستنده سطح رادار HART

,

فرستنده سطح رادار 24VDC

,

رادار سطح آب 24VDC



سطح سنج هوشمند رادار NYRD801



رادار مرحله مترعملیاتی اصل



پالس های انرژی کم انتشار از طریق سیستم های آنتن گیرنده و فرستنده مایکروویو بسیار کوتاه.با سرعت نورزمان اجرا را می توان به اجزای الکترونیکی سیگنال های سطح تبدیل کرد.یک زمان خاص برای یک روش گسترش بسیار کوتاه اندازه گیری های پایدار و دقیق را تضمین می کند.
حتی اگر شرایط پیچیده تر موارد، یک پژواک کاذب وجود دارد، با آخرین فن آوری میکرو پردازش و نرم افزار اشکال زدایی می تواند به دقت تجزیه و تحلیل پژواک سطح مواد.



رادار مرحله مترپارامتر فنی



کاربرد

شرایط فرآیند ساده، مایع خورنده، دوغاب، جامد

مثال: مخزن ذخیره آب مایع؛مخزن ذخیره اسید سودا؛مخزن دوغاب؛ذرات جامد؛تانک های کوچک

محدوده اندازه گیری 20 متر
مواد PFA، PTFE (اختیاری)
فرآیند فیتینگ رزوه پیچ، فلنج (اختیاری)،
دمای فرآیند -40-130 ℃
فشار فرآیند: -1~20bar،-0.1~2MPa
تکرارپذیری ± 3 میلی متر
دقت < 0.1٪
محدودیت نرخ فرکانس 6.8 گیگاهرتز
ضد انفجار EXiaIICT6
درجه حفاظت IP67
خروجی سیگنال 4-20 میلی آمپر، 4-20 میلی آمپر / HART (دو سیم / چهار سیم)
منبع تغذیه 24VDC



 توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!

رادار مرحله مترالزامات نصب



توضیحات نصب



فاصله توصیه شده (1) از دیوار تا دیواره بیرونی لوله کوتاه نصب شده:

  • فاصله از دیواره مخزن: 1/6 قطر مخزن، حداقل.فاصله 200 میلی متر است
  • نصب بالای سیلو تغذیه مواد مجاز نیست (4)
  • مجاز به نصب در موقعیت مرکزی (3) نیست، در صورتی که در مرکز نصب شود، باعث پژواک موج کاذب می شود، اکو موج را قطع می کند و باعث از دست دادن سیگنال می شود.
  • اگر فاصله بین گیج و دیواره مخزن قابل ایمن نباشد، رسانه های روی دیواره مخزن چسبیده می شوند و باعث ایجاد پژواک موج کاذب می شوند، در هنگام اشکال زدایی گیج، پژواک موج کاذب ذخیره نمی شود.

گزینه نصب بهینه

  • اندازه آنتن: هرچه اندازه آنتن بزرگتر باشد، زاویه لوبیا موج کوچکتر است و اکو موج وقفه ضعیف تر خواهد بود.
  • تنظیم آنتن: آنتن را در موقعیت اندازه گیری بهینه تنظیم کنید.
  • لوله موج هدایت شده: لوله موج هدایت شده برای جلوگیری از اکو موج تداخل استفاده می شود.

NYRD801 نصب در داخل مخزن



رادار سطح آب رادار 20 متری HART 24VDC Level 0


نصب و راه اندازی استاندارد:

  • آنتن را نمی توان به سمت دیوار مخزن متمایل کرد.
  • برای به حداقل رساندن تأثیر دما، یک واشر فنری در محل اتصال فلنج ها قرار دهید.
  • برای آنتن نوع میله ای، لوله کوتاه نصب باید به بیرون کشیده شود.
  • آنتن نوع میله ای را به صورت عمودی قرار دهید.اجازه ندهید لوبیا به سمت دیواره مخزن باشد.
