جزئیات محصول:
|
| محدوده اندازه گیری: | 30 متر | نوع آنتن: | آنتن کابلی با دمای بالا و فشار بالا |
|---|---|---|---|
| نمونه برداری: | اکو 55 نمونه در ثانیه | اتصال فرآیند: | نصب فلنج (اختیاری) |
| سطوح انفجار: | EXiaIICT6 | دمای عملیاتی: | -40 ~ 500 ℃ |
| خروجی سیگنال: | 4-20 میلی آمپر، 4-20 میلی آمپر / HART (دو سیم / چهار سیم) | فشار فرآیند: | -0.1-4MPa، -1~40BAR |
| برجسته: | فرستنده سطح رادار موج هدایت شونده 1.8 گیگاهرتز,فرستنده سطح رادار موج هدایت شونده 30 متر,فرستنده سطح موج هدایت شونده 30 متر |
||

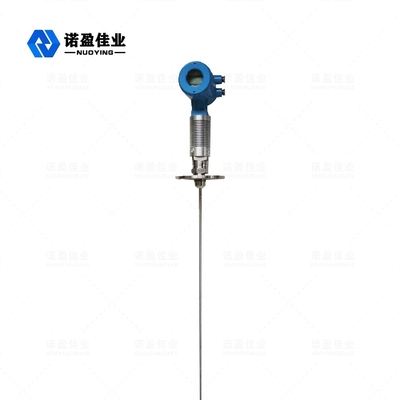

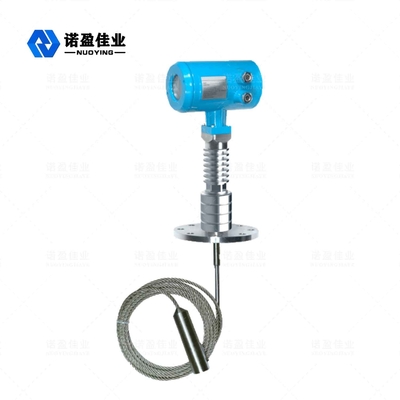

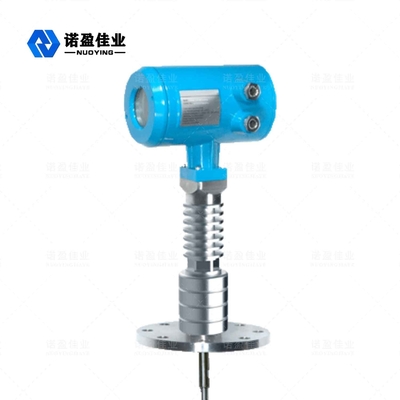

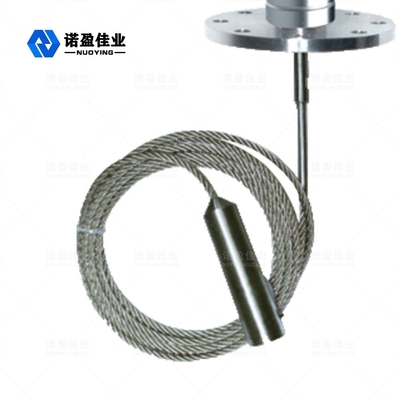

موج هدایت شونده NYRD705 1.8 گیگاهرتز رادار مرحله متر
سطح سنج رادار موج هدایت شونده یک سطح سنج بر اساس اصل بازتاب دامنه زمانی (TDR) است.پالس الکترومغناطیسی سطح سنج رادار در طول کابل فولادی یا کاوشگر با سرعت نور منتشر می شود.بخشی از پالس سطح سنج منعکس می شود تا یک اکو ایجاد کند و در همان مسیر به فرستنده پالس بازگردد.فاصله بین فرستنده و سطح محیط اندازه گیری شده متناسب با زمان انتشار پالس در آن دوره است و ارتفاع سطح مایع محاسبه می شود.
رادار مرحله مترپارامتر فنی
| مولفه های |
فرکانس: 100MHZ-1.8GHZ محدوده اندازه گیری: - کابل: 0-30 متر;میله، کواکسیال: 0-6 متر قابلیت تکرار: ± 3 میلی متر وضوح: 1 میلی متر نمونه برداری: اکو 55 نمونه در ثانیه سرعت پاسخگویی: 0.2S (بسته به استفاده واقعی) سیگنال جریان خروجی: 4-20 میلی آمپر دقت: <0.1% |
| رابط ارتباطی | پروتکل ارتباطی HART |
| اتصال فرآیند |
G1-1/2 فلنج DN50، DN80، DN100، DN150 |
| فشار فرآیند | -1 تا 40 بار |
| قدرت |
توان: 24VDC (± 10%)، ولتاژ موج دار: 1Vpp مصرف برق: حداکثر 22.5 میلی آمپر |
| شرایط محیطی | دما -40 ℃ ~ +80 ℃ |
| درجه حفاظت مسکن | IP68 |
| سطوح انفجار | EXiaIICT6 |
| منبع تغذیه ابزار دقیق و سیم خروجی سیگنال |
به اشتراک گذاشتن یک کابل محافظ دو هسته ای ورودی کابل: 2 M20 × 1.5 (قطر کابل 5 - 9 میلی متر) |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!
رادار مرحله مترعملیاتی اصل
رادار موج هدایت شونده نوعی ابزار اندازه گیری است که بر اساس اصل سفر در زمان است.موج رادار با سرعت نور حرکت می کند و زمان اجرای آن می تواند توسط قطعات الکترونیکی به سیگنال تراز تبدیل شود.پروب پالس های فرکانس بالایی را منتشر می کند که در امتداد کابل پخش می شوند و پالس ها هنگامی که با سطح ماده برخورد می کنند منعکس می شوند و توسط گیرنده داخل متر دریافت می شوند.سپس سیگنال فاصله به سیگنال سطح تبدیل می شود.
ورودی
سیگنال پالس منعکس شده در طول کابل به مدار الکترونیکی متر هدایت می شود و ریزپردازنده این سیگنال را پردازش می کند تا پژواک تولید شده توسط پالس های مایکروویو را در سطح ماده شناسایی کند.تشخیص سیگنال اکو صحیح توسط نرم افزار هوشمند انجام می شود.فاصله D تا سطح ماده متناسب با زمان سفر T پالس است:
D=C×T/2
که در آن C سرعت نور است
همانطور که فاصله E مخزن خالی مشخص است، سطح L برابر است با:
L=ED
خروجی
بر این اساس ارتفاع مخزن خالی E (= نقطه صفر)، ارتفاع مخزن کامل F (= مقیاس کامل) و برخی پارامترهای کاربردی را تنظیم کنید.پارامترهای کاربردی به طور خودکار باعث می شود که دستگاه با محیط اندازه گیری مطابق با خروجی 4 ~ 20 میلی آمپر سازگار شود.
رادار مرحله متراتصالات الکتریکی
◎ ولتاژ تغذیه
(4 ~ 20) میلی آمپر/HART (دو سیمه)
منبع تغذیه و سیگنال جریان خروجی یک کابل محافظ دو هسته ای مشترک دارند.برای محدوده ولتاژ تغذیه خاص به اطلاعات فنی مراجعه کنید.برای نوع ذاتا ایمن، باید یک مانع ایمنی بین منبع تغذیه و ابزار اضافه شود.
(4~20) میلی آمپر/HART (چهار سیم)
منبع تغذیه و سیگنال جریان از هم جدا هستند و هر کدام از یک سیم محافظ دو هسته ای استفاده می کنند.برای محدوده ولتاژ تغذیه خاص به اطلاعات فنی مراجعه کنید.
RS485/Modbus
منبع تغذیه و سیگنال Modbus از هم جدا هستند و هر کدام از یک سیم محافظ دو هسته ای استفاده می کنند.برای محدوده ولتاژ منبع تغذیه خاص به داده های فنی مراجعه کنید.
