جزئیات محصول:
|
محدوده اندازه گیری: | 6 متر | دقت: | <0.1% |
---|---|---|---|
مواد: | 304,316 لیتر (اختیاری) | اتصال فرآیند: | رزوه پیچ، فلنج (اختیاری)، |
درجه حفاظت: | ابزار نمایش IP67، IP67 | شرایط محیطی: | دما -40 ℃ ~ +80 ℃ |
خروجی سیگنال: | 4-20 میلی آمپر، 4-20 میلی آمپر / HART (دو سیم / چهار سیم) | سرعت پاسخگویی: | :0.2S (بسته به استفاده واقعی) |

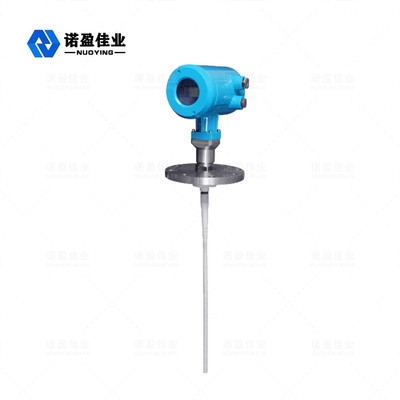

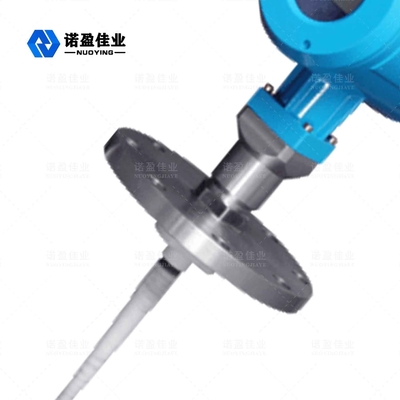

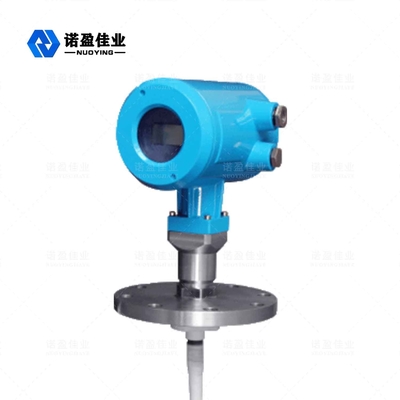

موج هدایت شونده NYRD702 1.8 گیگاهرتز رادار مرحله متر
سطح سنج رادار موج هدایت شونده یک سطح سنج بر اساس اصل بازتاب دامنه زمانی (TDR) است.پالس الکترومغناطیسی سطح سنج رادار در طول کابل فولادی یا کاوشگر با سرعت نور منتشر می شود.بخشی از پالس سطح سنج منعکس می شود تا یک اکو ایجاد کند و در همان مسیر به فرستنده پالس بازگردد.فاصله بین فرستنده و سطح محیط اندازه گیری شده متناسب با زمان انتشار پالس در آن دوره است و ارتفاع سطح مایع محاسبه می شود.
رادار مرحله مترپارامتر فنی
مولفه های |
فرکانس: 100MHZ-1.8GHZ محدوده اندازه گیری: - کابل: 0-30 متر;میله، کواکسیال: 0-6 متر قابلیت تکرار: ± 3 میلی متر وضوح: 1 میلی متر نمونه برداری: اکو 55 نمونه در ثانیه سرعت پاسخگویی: 0.2S (بسته به استفاده واقعی) سیگنال جریان خروجی: 4-20 میلی آمپر دقت: <0.1% |
رابط ارتباطی | پروتکل ارتباطی HART |
اتصال فرآیند |
G1-1/2 فلنج DN50، DN80، DN100، DN150 |
فشار فرآیند | -1 تا 40 بار |
قدرت |
توان: 24VDC (± 10%)، ولتاژ موج دار: 1Vpp مصرف برق: حداکثر 22.5 میلی آمپر |
شرایط محیطی | دما -40 ℃ ~ +80 ℃ |
درجه حفاظت مسکن | IP68 |
سطوح انفجار | EXiaIICT6 |
منبع تغذیه ابزار دقیق و سیم خروجی سیگنال |
به اشتراک گذاشتن یک کابل محافظ دو هسته ای ورودی کابل: 2 M20 × 1.5 (قطر کابل 5 - 9 میلی متر) |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!
رادار مرحله مترعملیاتی اصل
رادار موج هدایت شونده نوعی ابزار اندازه گیری است که بر اساس اصل سفر در زمان است.موج رادار با سرعت نور حرکت می کند و زمان اجرای آن می تواند توسط قطعات الکترونیکی به سیگنال تراز تبدیل شود.پروب پالس های فرکانس بالایی را منتشر می کند که در امتداد کابل پخش می شوند و پالس ها هنگامی که با سطح ماده برخورد می کنند منعکس می شوند و توسط گیرنده داخل متر دریافت می شوند.سپس سیگنال فاصله به سیگنال سطح تبدیل می شود.
رادار مرحله مترویژگی های طراحی
◎ سطح رادار موج هدایت شونده از فناوری پیشرفته پردازش مایکروویو و فناوری منحصر به فرد پردازش اکو کشف اکو، اندازه گیری تماس، دقت اندازه گیری بالا و اندازه گیری دقیق تر استفاده می کند.در عین حال رادار موج هدایت شونده در برابر چسبندگی مقاوم بوده و تحت تاثیر محیط خارجی مانند دمای متوسط و چسبندگی قرار نمی گیرد.
◎ انواع روش های اتصال فرآیند و انواع اجزای تشخیص، گیج های سطح رادار موج هدایت شونده سری 70X را برای شرایط کاری پیچیده و کاربردهای مختلف مناسب می کند.مانند: دمای بالا، فشار بالا و محیط ثابت دی الکتریک کوچک.
◎ با استفاده از حالت پالس کار، محصول دارای قدرت انتشار بسیار کم است و می تواند در انواع فلزی و غیر فلزی نصب شود.
ظروف بدون آسیب به بدن انسان و محیط زیست.
رادار مرحله مترالزامات نصب
اندازه گیریمایه گذاری آرعصبانیت
نماد explaملت:
H---- محدوده اندازه گیری
L---- فاصله مخزن خالی
ب---- ناحیه کور در بالا
E---- حداقل فاصله بین پروب و دیواره مخزن
ناحیه کور به حداقل فاصله بین بالاترین سطح سطح ماده و نقطه مرجع اندازه گیری اشاره دارد.
ناحیه کور پایین به فاصله نزدیک به پایین کابل اشاره دارد که نمی توان آن را به طور دقیق اندازه گیری کرد.
فاصله موثر بین ناحیه کور بالا و ناحیه کور پایین است.
توجه داشته باشید:تنها زمانی که سطح مواد بین قسمتهای کور بالا و پایین باشد، میتوان اندازهگیری قابل اعتماد سطح مواد را تضمین کرد.
رادار مرحله متراتصالات الکتریکی
◎ ولتاژ تغذیه
(4 ~ 20) میلی آمپر/HART (دو سیمه)
منبع تغذیه و سیگنال جریان خروجی یک کابل محافظ دو هسته ای مشترک دارند.برای محدوده ولتاژ تغذیه خاص به اطلاعات فنی مراجعه کنید.برای نوع ذاتا ایمن، باید یک مانع ایمنی بین منبع تغذیه و ابزار اضافه شود.
(4~20) میلی آمپر/HART (چهار سیم)
منبع تغذیه و سیگنال جریان از هم جدا هستند و هر کدام از یک سیم محافظ دو هسته ای استفاده می کنند.برای محدوده ولتاژ تغذیه خاص به اطلاعات فنی مراجعه کنید.
RS485/Modbus
منبع تغذیه و سیگنال Modbus از هم جدا هستند و هر کدام از یک سیم محافظ دو هسته ای استفاده می کنند.برای محدوده ولتاژ منبع تغذیه خاص به داده های فنی مراجعه کنید.
