جزئیات محصول:
|
| محدوده اندازه گیری: | cable 30m; کابل 30 متر; rod, coaxial 6m میله، کواکسیال 6 متر | فشار فرآیند: | -10-40 بار |
|---|---|---|---|
| مواد آنتن: | 304,316 لیتر (اختیاری) | اتصال فرآیند: | فلنج (اختیاری) |
| درجه حفاظت مسکن: | IP68 | دمای عملیاتی: | -40~130℃،-40~250℃ |
| خروجی سیگنال: | 4-20mA/HART (دو سیم/چهار سیم) | سرعت پاسخگویی: | :0.2S (بسته به استفاده واقعی) |
| برجسته: | فرستنده سطح موج هدایت شونده NYRD703,فرستنده سطح موج هدایت شونده 316L,فرستنده سطح 316L gwr |
||

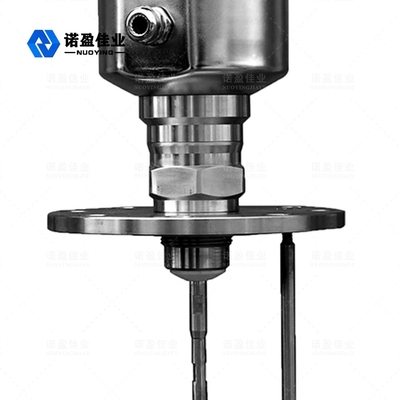

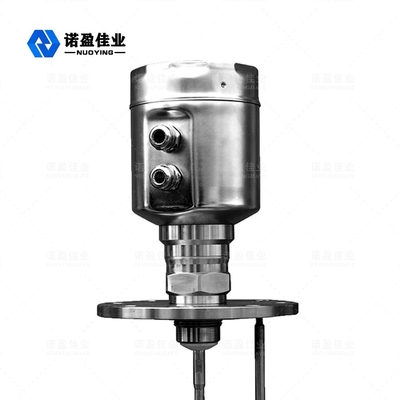

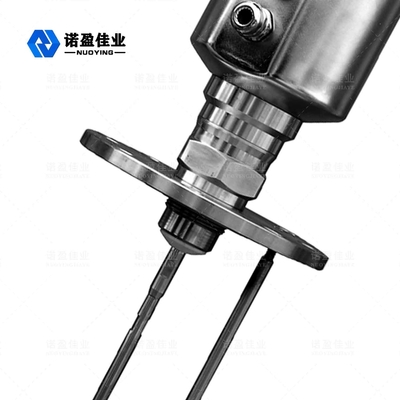

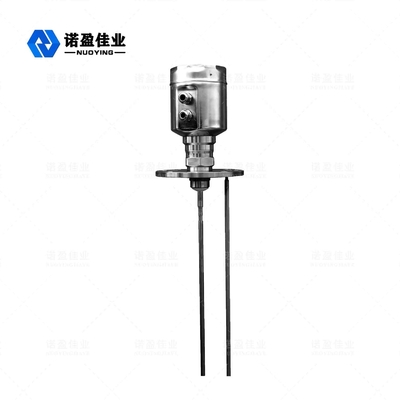

موج هدایت شونده NYRD703 (فولاد ضد زنگ) 1.8 گیگاهرتز رادار مرحله متر
سطح سنج رادار موج هدایت شونده یک سطح سنج بر اساس اصل بازتاب دامنه زمانی (TDR) است.پالس الکترومغناطیسی سطح سنج رادار در طول کابل فولادی یا کاوشگر با سرعت نور منتشر می شود.بخشی از پالس سطح سنج منعکس می شود تا یک اکو ایجاد کند و در همان مسیر به فرستنده پالس بازگردد.فاصله بین فرستنده و سطح محیط اندازه گیری شده متناسب با زمان انتشار پالس در آن دوره است و ارتفاع سطح مایع محاسبه می شود.
رادار مرحله مترپارامتر فنی
| مولفه های |
فرکانس: 100MHZ-1.8GHZ محدوده اندازه گیری: - کابل: 0-30 متر;میله، کواکسیال: 0-6 متر قابلیت تکرار: ± 3 میلی متر وضوح: 1 میلی متر نمونه برداری: اکو 55 نمونه در ثانیه سرعت پاسخگویی: 0.2S (بسته به استفاده واقعی) سیگنال جریان خروجی: 4-20 میلی آمپر دقت: <0.1% |
| رابط ارتباطی | پروتکل ارتباطی HART |
| اتصال فرآیند |
G1-1/2 فلنج DN50، DN80، DN100، DN150 |
| فشار فرآیند | -1 تا 40 بار |
| قدرت |
توان: 24VDC (± 10%)، ولتاژ موج دار: 1Vpp مصرف برق: حداکثر 22.5 میلی آمپر |
| شرایط محیطی | دما -40 ℃ ~ +80 ℃ |
| درجه حفاظت مسکن | IP68 |
| سطوح انفجار | EXiaIICT6 |
| منبع تغذیه ابزار دقیق و سیم خروجی سیگنال |
به اشتراک گذاشتن یک کابل محافظ دو هسته ای ورودی کابل: 2 M20 × 1.5 (قطر کابل 5 - 9 میلی متر) |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!
رادار مرحله مترعملیاتی اصل
رادار موج هدایت شونده نوعی ابزار اندازه گیری است که بر اساس اصل سفر در زمان است.موج رادار با سرعت نور حرکت می کند و زمان اجرای آن می تواند توسط قطعات الکترونیکی به سیگنال تراز تبدیل شود.پروب پالس های فرکانس بالایی را منتشر می کند که در امتداد کابل پخش می شوند و پالس ها هنگامی که با سطح ماده برخورد می کنند منعکس می شوند و توسط گیرنده داخل متر دریافت می شوند.سپس سیگنال فاصله به سیگنال سطح تبدیل می شود.
ورودی
سیگنال پالس منعکس شده در طول کابل به مدار الکترونیکی متر هدایت می شود و ریزپردازنده این سیگنال را پردازش می کند تا پژواک تولید شده توسط پالس های مایکروویو را در سطح ماده شناسایی کند.تشخیص سیگنال اکو صحیح توسط نرم افزار هوشمند انجام می شود.فاصله D تا سطح ماده متناسب با زمان سفر T پالس است:
D=C×T/2
که در آن C سرعت نور است
همانطور که فاصله E مخزن خالی مشخص است، سطح L برابر است با:
L=ED
خروجی
بر این اساس ارتفاع مخزن خالی E (= نقطه صفر)، ارتفاع مخزن کامل F (= مقیاس کامل) و برخی پارامترهای کاربردی را تنظیم کنید.پارامترهای کاربردی به طور خودکار باعث می شود که دستگاه با محیط اندازه گیری مطابق با خروجی 4 ~ 20 میلی آمپر سازگار شود.
رادار مرحله مترالزامات نصب
اندازه گیریمایه گذاری آرعصبانیت
نماد explaملت:
H---- محدوده اندازه گیری
L---- فاصله مخزن خالی
ب---- ناحیه کور در بالا
E---- حداقل فاصله بین پروب و دیواره مخزن
ناحیه کور به حداقل فاصله بین بالاترین سطح سطح ماده و نقطه مرجع اندازه گیری اشاره دارد.
ناحیه کور پایین به فاصله نزدیک به پایین کابل اشاره دارد که نمی توان آن را به طور دقیق اندازه گیری کرد.
فاصله موثر بین ناحیه کور بالا و ناحیه کور پایین است.
توجه داشته باشید:تنها زمانی که سطح مواد بین قسمت‌های کور بالا و پایین باشد، می‌توان اندازه‌گیری قابل اعتماد سطح مواد را تضمین کرد.
راهنمای نصب
راهنمای نصب زیر برای پروب های کابل و میله برای اندازه گیری ذرات جامد و مایع مناسب است.پروب لوله ای کواکسیال فقط روی جسم مایع اعمال می شود.
موقعیت نصب:
سعی کنید از خروجی و ورودی دوری کنید.
کنتور نباید دیواره داخلی مخزن مخازن فلزی و مخازن پلاستیکی را لمس کند.اگر مخزن فلزی است، متر سطح مواد نباید در مرکز مخزن نصب شود.
پیشنهاد می شود در 1/4 قطر سیلو نصب شود.
پروب های کابلی یا میله ای باید فاصله ای از دیواره مخزن را حداقل 30 سانتی متر حفظ کنند.
کف پروب باید حدود 30 میلی متر تا کف مخزن باشد.
کاوشگر باید حداقل 200 میلی متر از موانع داخل مخزن فاصله داشته باشد.
سنسور را می توان در مرکز بالای مخزن نصب کرد، اگر پایین ظرف مخروطی باشد، بنابراین می توان اندازه گیری را به پایین مخزن برد.
تصویر سمت راست نمودار نصب رادار نوع میله ای را نشان می دهد که عمدتاً برای اندازه گیری سطح مایع استفاده می شود.
