جزئیات محصول:
|
| محدوده اندازه گیری: | 6 متر، 15 متر | نوع آنتن: | آنتن با دمای بالا و فشار بالا |
|---|---|---|---|
| مواد: | 304,316 لیتر (اختیاری) | درجه ضد انفجار: | ExiaⅡCT6 (اختیاری) |
| کلاس حفاظتی: | ابزار نمایش IP67 | دمای عملیاتی: | -40 ~ 500 ℃ |
| خروجی سیگنال: | 4-20 میلی آمپر، 4-20 میلی آمپر / HART (دو سیم / چهار سیم) | فشار فرآیند: | -1 تا 40 بار |

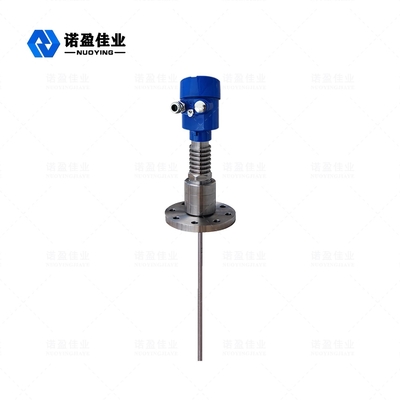

NYRD705موج هدایت شونده 1.8 گیگاهرتز رادار مرحله متر
سطح سنج رادار موج هدایت شونده، ابزار اندازه گیری سطح در صنایع شیمیایی.سطح سنج راداری موج هدایت شونده یک سطح سنج راداری بر اساس اصل بازتاب سنجی حوزه زمانی (TDR) است.پالس الکترومغناطیسی سطح سنج رادار در طول کابل یا میله کاوشگر با سرعت نور حرکت می کند.هنگامی که با سطح محیط اندازه گیری شده برخورد می کند، بخشی از پالس سطح سنج رادار منعکس می شود تا پژواک ایجاد کند و در همان مسیر به فرستنده پالس باز می گردد.فاصله بین پرتابگر و سطح محیط اندازه گیری شده متناسب با زمان انتشار پالس در این بین است و ارتفاع سطح مایع محاسبه می شود.
رادار مرحله مترپارامتر فنی
| کاربرد معمولی | مایعات، پودرها، ذرات جامد، محیط های خورنده |

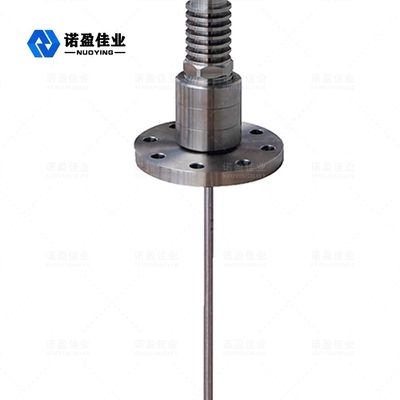

| مواد آنتن | کابل انعطاف پذیر/304/PTFE (اختیاری) |
| محدوده اندازه گیری | 6 متر |
| دقت | ± 1 میلی متر |
| منبع تغذیه | 24 VDC (دو سیم، چهار سیم) |
| دمای متوسط | -40 ℃ + 130 ℃، -40 ℃ + 250 ℃ |
| فشار | -0.1-4.0MPa |
| اتصال فرآیند | نخ، فلنج (اختیاری) |
| کلاس حفاظتی | IP67 |
| درجه ضد انفجار | ExiaⅡCT6 (اختیاری) |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!
رادار مرحله مترعملیاتی اصل
پالس مایکروویو با فرکانس بالا ساطع شده توسط رادار موج هدایت شونده در امتداد جزء آشکارساز (کابل فولادی یا میله فولادی) منتشر می شود و هنگامی که با محیط اندازه گیری شده مواجه می شود، به دلیل تغییر ناگهانی ثابت دی الکتریک، باعث انعکاس و بخشی می شود. انرژی پالس به عقب منعکس می شود.فاصله زمانی بین پالس ارسالی و پالس منعکس شده متناسب با فاصله محیط اندازه گیری شده است.
رادار مرحله مترالزامات نصب
روش نصب استاندارد
◎ توصیه می شود در 1/4 یا 1/6 قطر ظرف نصب شود.
توجه: حداقل فاصله از دیواره مخزن L0≥300mm، H0≥50mm است.
◎ دور از ورودی و خروجی نگهداری شود.
◎ از موانعی مانند کلیدهای محدود، کویل های گرمایش، همزن ها و غیره دوری کنید. توجه: فاصله بین پروب و مانع ≥200 میلی متر است.
◎ وقتی کانتینر یک قوطی فلزی است، رادار نباید در تمام محدوده به دیواره و پایین قوطی برخورد کند.
◎ اگر کف ظرف مخروطی باشد، رادار را می توان در مرکز بالای مخزن نصب کرد.
◎ ارتفاع لوله کوتاه نصب باید L1≤10cm باشد.
رادار مرحله متراتصالات الکتریکی
◎ ولتاژ تغذیه
(4 ~ 20) میلی آمپر/HART (دو سیمه)
منبع تغذیه و سیگنال جریان خروجی یک کابل محافظ دو هسته ای مشترک دارند.برای محدوده ولتاژ تغذیه خاص به اطلاعات فنی مراجعه کنید.برای نوع ذاتا ایمن، باید یک مانع ایمنی بین منبع تغذیه و ابزار اضافه شود.
(4~20) میلی آمپر/HART (چهار سیم)
منبع تغذیه و سیگنال جریان از هم جدا هستند و هر کدام از یک سیم محافظ دو هسته ای استفاده می کنند.برای محدوده ولتاژ تغذیه خاص به اطلاعات فنی مراجعه کنید.
RS485/Modbus
منبع تغذیه و سیگنال Modbus از هم جدا هستند و هر کدام از یک سیم محافظ دو هسته ای استفاده می کنند.برای محدوده ولتاژ منبع تغذیه خاص به داده های فنی مراجعه کنید.
◎ روش اتصال
◎ اتصال ضد انفجار
رادار مرحله مترSelectionTabel
به عنوان مثال: NYRD705-AC1A33VAPM1000
| شماره سازنده | |
| NYRD | |
| نمونه محصول | |
| 705 برد 6 متر | |
| فرم آنتن / اندازه / مواد | |
|
آ ب Y |
آنتن کابلی/ 304 آنتن کابل / PTFE ویژه سفارشی |
| اتصال فرآیند | |
| آ | موضوع: G1½A |
| ب | موضوع: G1A |
| سی | موضوع: G¾A |
| دی | موضوع: 1½ NPT |
| E | F lange: DN50 |
| اف | فلنج: DN80 |
| جی | فلنج: DN100 |
| Y | سفارشی ویژه |
| خروجی/تامین | |
|
1 4~20mA/24VDC دو سیم 2 4~20mA/24VDC/Hart دو سیم 3 4~20mA/220VAC/Hart Four-wire 4 RS485/Modbus |
|
| نمایش زنده / برنامه نویسی | |
| تبر | با بدون |
| کد نویینگ | |
| XX | |
| دمای فرآیند |
| 1 - 40 ~ + 130 ℃ |
| 2 - 40 ~ + 250 ℃ |
| 3 - 40 ~ + 500 ℃ |
| Y ویژه سفارشی شده است |
| فشار فرآیند |
| 1 - 0.1~+ 0.3MPa |
| 2 - 0.1~+ 2.0MPa |
| 3 - 0.1~+ 4.0MPa |
| Y ویژه سفارشی شده است |
| آب بندی |
|
ویتون ک کالرز Y ویژه سفارشی شده است |
| سطح مصالح مسکن/حفاظت |
| آلومینیوم / IP65 |
| آلومینیوم D (دو حفره) / IP67 |
| S SS 304/ IP68 |
| Y ویژه سفارشی شده است |
| درجه ضد انفجار |
| P استاندارد |
| L Exia IICT6 |
| G Exd[ia] IICT6 Special |
| Y سفارشی شده است |
| ورودی کابل |
|
M M20×1.5 N 1/2 اینچ NPT Y ویژه سفارشی شده است |
| محدوده (واحد: سانتی متر) |
| ایکس ...... |
