جزئیات محصول:
|
| محدوده اندازه گیری: | 0 تا 6 متر | مواد: | 304,316 لیتر (اختیاری) |
|---|---|---|---|
| روش نصب: | نصب فلنج یا نصب با نخ | دمای متوسط: | -40 تا 130 درجه سانتیگراد |
| خروجی سیگنال: | 4-20mA، 4-20mA/HART | دقت: | ± 1 میلی متر |
| فرکانس: | 1.8 گیگاهرتز | منبع تغذیه: | 24VDC/220VAC |

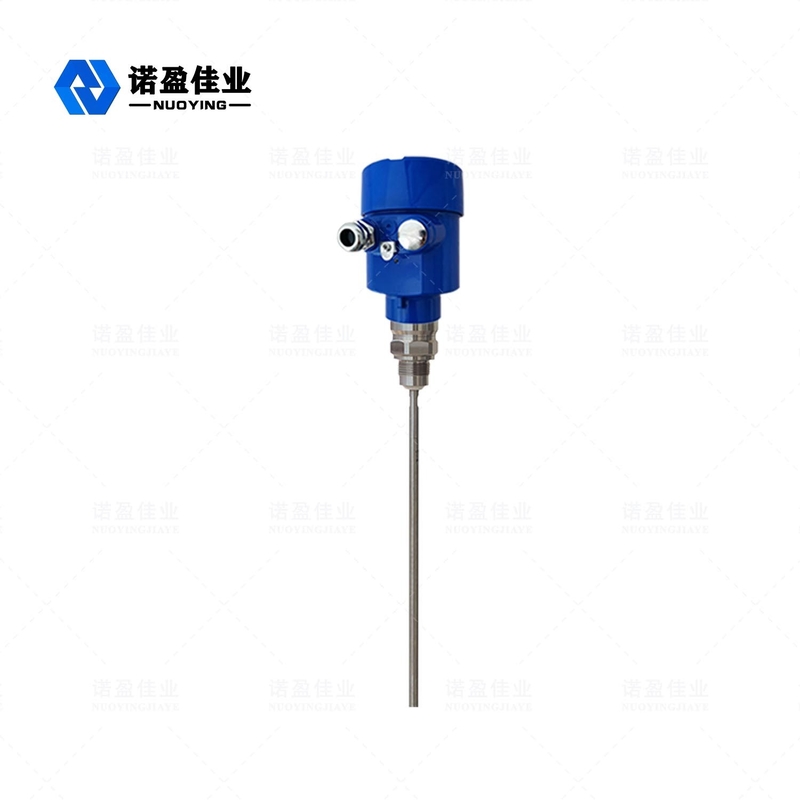

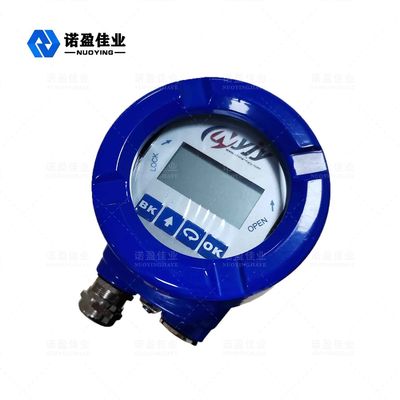

NYRD702موج هدایت شونده 1.8 گیگاهرتز رادار مرحله متر
سطح سنج رادار موج هدایت شونده یک سطح سنج بر اساس اصل بازتاب دامنه زمانی (TDR) است.پالس الکترومغناطیسی سطح سنج رادار در طول کابل فولادی یا کاوشگر با سرعت نور منتشر می شود.بخشی از پالس سطح سنج منعکس می شود تا یک اکو ایجاد کند و در همان مسیر به فرستنده پالس بازگردد.فاصله بین فرستنده و سطح محیط اندازه گیری شده متناسب با زمان انتشار پالس در آن دوره است و ارتفاع سطح مایع محاسبه می شود.
رادار مرحله مترپارامتر فنی
| کاربرد معمولی | مایعات، پودرها، ذرات جامد، محیط های خورنده |
| مواد آنتن | 304/316 (اختیاری) |
| محدوده اندازه گیری | 30 متر |
| دقت | ± 1 میلی متر |
| منبع تغذیه | 24 VDC (دو سیم، چهار سیم) |
| دمای متوسط | -40 ℃ + 130 ℃، -40 ℃ + 250 ℃ |
| فشار | e -0.1-4.0MPa |
| اتصال فرآیند | نخ، فلنج (اختیاری) |
| کلاس حفاظتی | IP67 |
| درجه ضد انفجار | ExiaⅡCT6 (اختیاری) |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!
رادار مرحله مترعملیاتی اصل
پالس مایکروویو با فرکانس بالا ساطع شده توسط رادار موج هدایت شونده در امتداد جزء آشکارساز (کابل فولادی یا میله فولادی) منتشر می شود و هنگامی که با محیط اندازه گیری شده مواجه می شود، به دلیل تغییر ناگهانی ثابت دی الکتریک، باعث انعکاس و بخشی می شود. انرژی پالس به عقب منعکس می شود.فاصله زمانی بین پالس ارسالی و پالس منعکس شده متناسب با فاصله محیط اندازه گیری شده است.
رادار مرحله مترویژگی های طراحی
◎ سطح رادار موج هدایت شونده از فناوری پیشرفته پردازش مایکروویو و فناوری منحصر به فرد پردازش اکو کشف اکو، اندازه گیری تماس، دقت اندازه گیری بالا و اندازه گیری دقیق تر استفاده می کند.در عین حال رادار موج هدایت شونده در برابر چسبندگی مقاوم بوده و تحت تاثیر محیط خارجی مانند دمای متوسط و چسبندگی قرار نمی گیرد.
◎ انواع روش های اتصال فرآیند و انواع اجزای تشخیص، گیج های سطح رادار موج هدایت شونده سری 70X را برای شرایط کاری پیچیده و کاربردهای مختلف مناسب می کند.مانند: دمای بالا، فشار بالا و محیط ثابت دی الکتریک کوچک.
◎ با استفاده از حالت پالس کار، محصول دارای قدرت انتشار بسیار کم است و می تواند در انواع فلزی و غیر فلزی نصب شود.
ظروف بدون آسیب به بدن انسان و محیط زیست.
رادار مرحله مترالزامات نصب
روش نصب استاندارد
◎ توصیه می شود در 1/4 یا 1/6 قطر ظرف نصب شود.
توجه: حداقل فاصله از دیواره مخزن L0≥300mm، H0≥50mm است.
◎ دور از ورودی و خروجی نگهداری شود.
◎ از موانعی مانند کلیدهای محدود، کویل های گرمایش، همزن ها و غیره دوری کنید. توجه: فاصله بین پروب و مانع ≥200 میلی متر است.
◎ وقتی کانتینر یک قوطی فلزی است، رادار نباید در تمام محدوده به دیواره و پایین قوطی برخورد کند.
◎ اگر کف ظرف مخروطی باشد، رادار را می توان در مرکز بالای مخزن نصب کرد.
◎ ارتفاع لوله کوتاه نصب باید L1≤10cm باشد.
