جزئیات محصول:
|
| محدوده اندازه گیری: | 30 متر | نوع آنتن: | آنتن کابلی با دمای بالا |
|---|---|---|---|
| دمای عملیاتی: | -40 ~ 250 ℃ | خروجی سیگنال: | 4-20mA، 4-20mA/HART |
| فشار فرآیند: | -0.1-4MPa، -1~40BAR | منبع تغذیه: | 24VDC/220VAC |
| درجه حفاظت: | IP67 | فرکانس: | 1.8 گیگاهرتز |

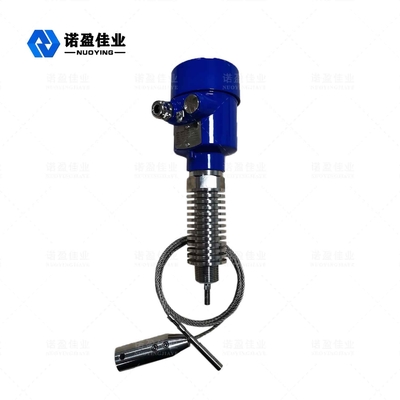

NYRD701 (نوع دمای بالا) موج هدایت شونده 1.8 گیگاهرتز رادار مرحله متر
سطح سنج رادار موج هدایت شونده یک سطح سنج بر اساس اصل بازتاب دامنه زمانی (TDR) است.پالس الکترومغناطیسی سطح سنج رادار در طول کابل فولادی یا کاوشگر با سرعت نور منتشر می شود.بخشی از پالس سطح سنج منعکس می شود تا یک اکو ایجاد کند و در همان مسیر به فرستنده پالس بازگردد.فاصله بین فرستنده و سطح محیط اندازه گیری شده متناسب با زمان انتشار پالس در آن دوره است و ارتفاع سطح مایع محاسبه می شود.
رادار مرحله مترپارامتر فنی
| کاربرد معمولی | مایعات، پودرها، ذرات جامد، محیط های خورنده |

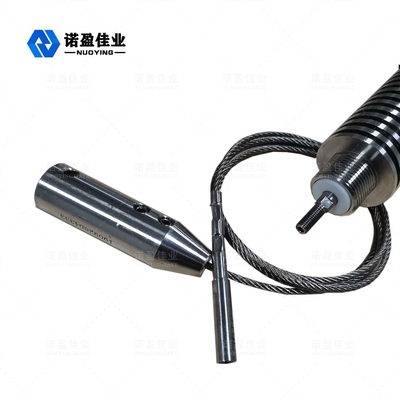

| مواد آنتن | کابل انعطاف پذیر/304/PTFE (اختیاری) |
| محدوده اندازه گیری | 30 متر |
| دقت | ± 1 میلی متر |
| منبع تغذیه | 24 VDC (دو سیم، چهار سیم) |
| دمای متوسط | -40+250 ℃ |
| فشار | e -0.1-4.0MPa |
| اتصال فرآیند | نخ، فلنج (اختیاری) |
| کلاس حفاظتی | IP65 |
| درجه ضد انفجار | ExiaⅡCT6 (اختیاری) |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!

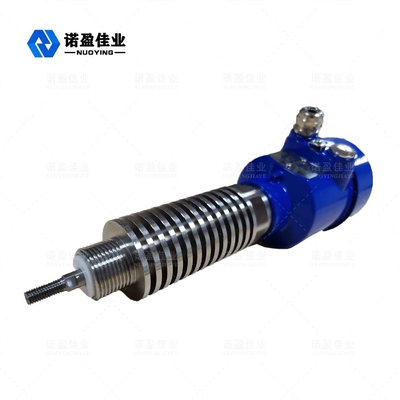

آنتن سطح رادار موج هدایت شونده برای پیوستن به ساختار رادیاتور، رادیاتور نوعی دستگاه الکتریکی است که از دستگاه خنک کننده جزء الکترون داغ استفاده می شود که بیش از 304/316 از مواد مانند ساختار ورق فولادی ضد زنگ ساخته شده است.هیت سینک می تواند گرمای اجزا را هدایت موثرتری کند، به طوری که محصول را می توان در موارد دمای بالاتر اعمال کرد.
رادار مرحله مترویژگی های طراحی
◎ سطح رادار موج هدایت شونده از فناوری پیشرفته پردازش مایکروویو و فناوری منحصر به فرد پردازش اکو کشف اکو، اندازه گیری تماس، دقت اندازه گیری بالا و اندازه گیری دقیق تر استفاده می کند.در عین حال رادار موج هدایت شونده در برابر چسبندگی مقاوم بوده و تحت تاثیر محیط خارجی مانند دمای متوسط و چسبندگی قرار نمی گیرد.
◎ انواع روش های اتصال فرآیند و انواع اجزای تشخیص، گیج های سطح رادار موج هدایت شونده سری 70X را برای شرایط کاری پیچیده و کاربردهای مختلف مناسب می کند.مانند: دمای بالا، فشار بالا و محیط ثابت دی الکتریک کوچک.
◎ با استفاده از حالت پالس کار، محصول دارای قدرت انتشار بسیار کم است و می تواند در انواع فلزی و غیر فلزی نصب شود.
ظروف بدون آسیب به بدن انسان و محیط زیست.
رادار مرحله مترالزامات نصب
روش نصب استاندارد
◎ توصیه می شود در 1/4 یا 1/6 قطر ظرف نصب شود.
توجه: حداقل فاصله از دیواره مخزن L0≥300mm، H0≥50mm است.
◎ دور از ورودی و خروجی نگهداری شود.
◎ از موانعی مانند کلیدهای محدود، کویل های گرمایش، همزن ها و غیره دوری کنید. توجه: فاصله بین پروب و مانع ≥200 میلی متر است.
◎ وقتی کانتینر یک قوطی فلزی است، رادار نباید در تمام محدوده به دیواره و پایین قوطی برخورد کند.
◎ اگر کف ظرف مخروطی باشد، رادار را می توان در مرکز بالای مخزن نصب کرد.
◎ ارتفاع لوله کوتاه نصب باید L1≤10cm باشد.
