جزئیات محصول:
|
| محدوده اندازه گیری: | 30 متر | کاربرد معمولی: | مایعات، پودرها، ذرات جامد |
|---|---|---|---|
| مواد: | 304,316 لیتر (اختیاری) | روش نصب: | نصب فلنج یا نصب با نخ |
| درجه حفاظت: | ابزار نمایش IP67 | دمای عملیاتی: | -40 تا 130 درجه سانتیگراد |
| مواد مورد: | : مورد آلومینیوم ریخته گری | فشار فرآیند: | -0.1-4MPa، -1~40BAR |

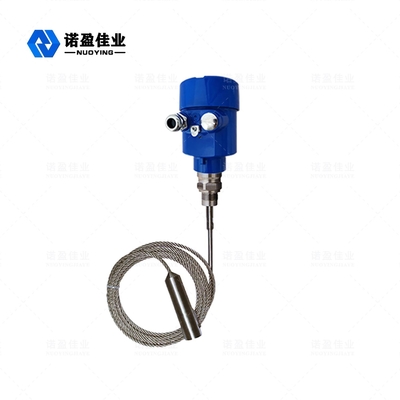

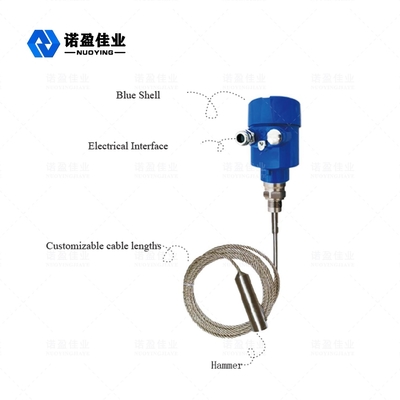

موج هدایت شونده NYRD701 1.8 گیگاهرتز رادار مرحله متر
سطح سنج رادار موج هدایت شونده یک سطح سنج بر اساس اصل بازتاب دامنه زمانی (TDR) است.پالس الکترومغناطیسی سطح سنج رادار در طول کابل فولادی یا کاوشگر با سرعت نور منتشر می شود.بخشی از پالس سطح سنج منعکس می شود تا یک اکو ایجاد کند و در همان مسیر به فرستنده پالس بازگردد.فاصله بین فرستنده و سطح محیط اندازه گیری شده متناسب با زمان انتشار پالس در آن دوره است و ارتفاع سطح مایع محاسبه می شود.
رادار مرحله مترپارامتر فنی
| کاربرد معمولی | مایعات، پودرها، ذرات جامد، محیط های خورنده |
| مواد آنتن | کابل انعطاف پذیر/304/PTFE (اختیاری) |
| محدوده اندازه گیری | 30 متر |
| دقت | ± 1 میلی متر |
| منبع تغذیه | 24 VDC (دو سیم، چهار سیم) |
| دمای متوسط | -40 ℃ + 130 ℃، -40 ℃ + 250 ℃ |
| فشار | e -0.1-4.0MPa |
| اتصال فرآیند | نخ، فلنج (اختیاری) |
| کلاس حفاظتی | IP65 |
| درجه ضد انفجار | ExiaⅡCT6 (اختیاری) |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!
رادار مرحله مترعملیاتی اصل
پالس مایکروویو با فرکانس بالا ساطع شده توسط رادار موج هدایت شونده در امتداد جزء آشکارساز (کابل فولادی یا میله فولادی) منتشر می شود و هنگامی که با محیط اندازه گیری شده مواجه می شود، به دلیل تغییر ناگهانی ثابت دی الکتریک، باعث انعکاس و بخشی می شود. انرژی پالس به عقب منعکس می شود.فاصله زمانی بین پالس ارسالی و پالس منعکس شده متناسب با فاصله محیط اندازه گیری شده است.
◎ وارد شوید
رادار موج هدایت شونده یک ابزار اندازه گیری بر اساس اصل سفر در زمان است.موج رادار با سرعت نور حرکت می کند و زمان اجرا می تواند از طریق قطعات الکترونیکی به سیگنال تراز تبدیل شود.پروب پالس های با فرکانس بالا ساطع می کند و در طول پروب کابل یا میله منتشر می شود.هنگامی که پالس ها با سطح ماده برخورد می کنند، به عقب منعکس شده و توسط گیرنده در دستگاه دریافت می شوند و سیگنال فاصله به سیگنال سطح تبدیل می شود.
سیگنال پالس منعکس شده به بخش مدار الکترونیکی ابزار در امتداد پروب کابل یا میله منتقل می شود و ریزپردازنده سیگنال را پردازش می کند تا پژواک تولید شده توسط پالس مایکروویو را بر روی سطح ماده شناسایی کند.شناسایی صحیح سیگنال پژواک توسط نرم افزار پالس تکمیل می شود و فاصله D از سطح ماده متناسب با سفر زمانی T است.
نبض:
D=C×T/2، که در آن C سرعت نور است
از آنجایی که فاصله E مخزن خالی مشخص است، سطح ماده L برابر است با L=ED
◎ صادرات
با وارد کردن ارتفاع مخزن خالی E (= نقطه صفر)، ارتفاع مخزن کامل F (= مقیاس کامل) و برخی پارامترهای کاربردی تنظیم می شود، پارامترهای کاربردی به طور خودکار دستگاه را با محیط اندازه گیری مطابق با خروجی 4-20 میلی آمپر تطبیق می دهند.
