جزئیات محصول:
|
| محدوده اندازه گیری: | 0 - 2.5 گرم / سی سی (0 - 2500 کیلوگرم بر متر مکعب)؛ 0 تا 100.0٪ | محدوده کالیبراسیون: | 0 - 2.5 گرم / سی سی (0 - 2500 کیلوگرم بر متر مکعب)؛ 0 تا 100.0٪ |
|---|---|---|---|
| دقت: | 0.002 ± گرم در سی سی (2± کیلوگرم بر متر مکعب) ± 0.5 درصد | تکرارپذیری: | 0.001 ± گرم بر سی سی (0.2 ± کیلوگرم بر متر مکعب) 0.1 ± درصد |
| فشار کاری: | 0 ~ 4 مگاپاسکال | دمای عملیاتی: | -40 ~ 130 ℃، - 50 ~ 150 ℃ |
| منبع تغذیه: | 24VDC ≥50 میلی آمپر | خروجی سیگنال: | 4-20 میلی آمپر، 0-1000 هرتز، RS485 Modbus RTU |
| برجسته: | چگالی سنج فورک تنظیم Modbus RTU,سنسور تراکم مایع تشدید,چگالی سنج سیالات Modbus |
||

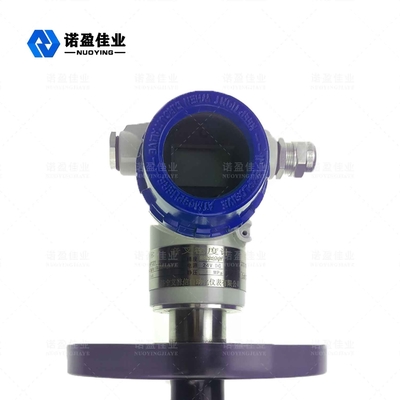

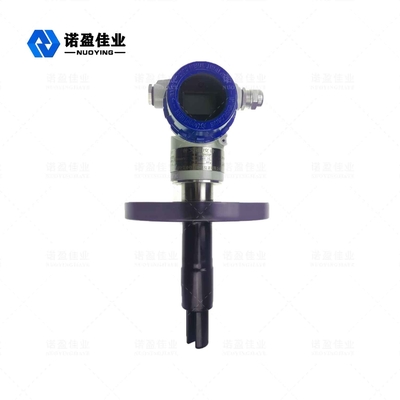

تراکم رزونانس سنج چنگال تنظیم NYDE 4~20Ma یا RS485 Modbus RTU 24VDC
دانسیته سنج چنگال تنظیم NYDE
NYDEدانسیته متر پلاگین نصب پلاگین را اتخاذ می کند و به طور گسترده در خطوط لوله استفاده می شود.چگالی محیط در مخازن باز و مخازن بسته به طور مستقیم توسط فرکانس ارتعاش دریافت شده توسط چنگال تنظیم سنسور وارد شده در محیط تعیین می شود.سنسور دمای داخلی سنسور جبران دما را برای آن فراهم می کند.
دامنه کاربرد: تراکم سنج پلاگین می تواند تشخیص تراکم را به صورت آنلاین در زمان واقعی انجام دهد.می توان از آن برای کنترل فرآیند محصولات با چگالی به عنوان پارامتر اصلی یا کنترل کیفیت با درصد جامد یا درصد غلظت به عنوان مرجع استفاده کرد.صنایع معمولی شامل صنایع پتروشیمی، صنعت شراب، صنایع غذایی، صنایع دارویی و فرآوری مواد معدنی (مانند خاک رس، کربنات، سیلیکات و غیره) است که به طور خاص در تشخیص رابط و اختلاط خطوط لوله چند محصول در صنایع فوق استفاده می شود. تشخیص چگالی، پایش نقطه پایانی راکتور، و تشخیص رابط جداکننده.
دانسیته سنج چنگال تنظیم NYDE فنی مولفه های
| محدوده اندازه گیری | 0 - 2.5 گرم / سی سی (0 - 2500 کیلوگرم بر متر مکعب)، 0 تا 100.0٪ |
| محدوده کالیبراسیون | 0 - 2.5 گرم / سی سی (0 - 2500 کیلوگرم بر متر مکعب)، 0 تا 100.0٪ |
| دقت اندازه گیری | 0.002 ± گرم بر سی سی (2± کیلوگرم بر متر مکعب)، 0.5 ± درصد |
| تکرارپذیری | 0.001 ± گرم بر سی سی (0.2 ± کیلوگرم بر متر مکعب) 0.1 ± درصد |
| محدوده دمایی متوسط | -50℃~+150℃ |
| فشار کاری | 4MPa |
| محدوده ویسکوزیته سیال | 0-600 cP |
| ضریب دمای | ＜ 0.1 kg/m3/℃ (±0.5%) پس از اصلاح |
| اثر استرس | ناچیز |
| سنسور دمای داخلی | سنسور دیجیتال |
| مواد خیس شده | 316L،2205 فولاد ضد زنگ، C، آلیاژ تیتانیوم |
| پوشش بدنه چنگال | PTFE یا PFA استاندارد |
| منبع تغذیه | 24 VDC، ≥50 میلی آمپر |
| خروجی سیگنال آنالوگ | 4-20 میلی آمپر، 0-1000 هرتز، RS485 Modbus RTU |
| دقت خروجی (20℃) | ± 0.1٪ از خواندن یا ± 0.05٪ FS |
| تکرارپذیری خروجی (-40~+85℃) | ± 0.05٪ FS |
| اتصال فرآیند | DIN 50 PN16 DIN 50 PN40 |
| سرویس بهداشتی IDF و RJT | |
| سطح حفاظت | IP67 |
| پوسته | آلیاژ آلومینیوم |
دانسیته سنج چنگال تنظیم NYDE عملیاتی اصل

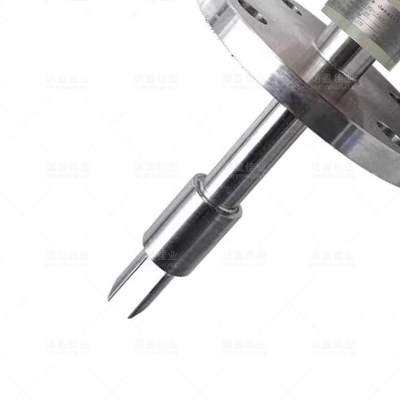

سنسور بر اساس اصل ارتعاش اجزا کار می کند و قسمت جزء قسمتی از چنگال تنظیم است که در مایع اندازه گیری شده غوطه ور شده است.قسمت چنگال تنظیم لرزش را از طریق یک دستگاه پیزوالکتریک داخلی که در انتهای پایین بدنه چنگال ثابت شده است، القا می کند.فرکانس نوسان توسط یک دستگاه پیزوالکتریک ثانویه ثابت شده در انتهای دیگر بدنه چنگال تشخیص داده می شود و سپس سیگنال توسط مدار در بالا تقویت می شود.چگالی مایع با فرکانس ارتعاش زمانی که مایع اندازه‌گیری شده جریان دارد، ارتباط نزدیکی دارد.هنگامی که چگالی مایع اندازه گیری شده تغییر می کند، فرکانس ارتعاش هنگام جریان مایع نیز تغییر می کند.از طریق رابطه زیر می توان چگالی مایع اندازه گیری شده را به دقت محاسبه کرد.
D= K0+K1T+K2T2
D= چگالی کالیبره نشده محیط اندازه گیری شده (kg/m3)
T= فرکانس ارتعاش (μ s).
K0 , K1 , K2 = ثابت
در فرآیند تشخیص چگالی، دانسیته سنج پلاگین NYDE می تواند به طور خودکار تأثیر دما بر چگالی (D) محیط اندازه گیری شده را جبران کند و فشار تأثیر قابل توجهی بر چگالی ندارد.
دانسیته سنج چنگال تنظیم NYDE نصب مکانیکی
برخلاف سنسور تراکم لوله، قسمت دوشاخه تراکم سنج پلاگین کاملاً محصور نیست.
دیوار لوله یا ظرف
اثر مرزی دیوار بر روی سیال به علاوه اثر ویسکوزیته خود محیط اندازه گیری، این اثرات تأثیر خاصی بر کالیبراسیون اندازه گیری سنسور خواهد داشت.برای غلبه بر این موارد، برای محیط های مختلف، روش نصب و قطر لوله را از قبل خلاصه و تنظیم کردیم تا انتخاب را در شرایط یکسان تسهیل کنیم.
|
نصب و راه اندازی استاندارد |
دهانه کناری T شکل نصب پلاگین |
نصب جمع شونده بازشو T شکل | |
|
دستورالعمل |
بدنه چنگال مستقیما وارد سیال اصلی می شود |
بدنه چنگال در کنار خط لوله جمع می شود تا از سیال اصلی جلوگیری شود و توسط آن جمع می شود 25 میلی متر |
|
| نرخ جریان | سرعت جریان از طریق چنگال 0-1 متر بر ثانیه است | سرعت جریان لوله اصلی 1-5 متر بر ثانیه است | |
| محدوده ویسکوزیته | حداکثر 600 Cp | حداکثر 100cP (تا 250cP در موارد جداگانه) | |
| درجه حرارت | -50-150 ℃ | -50-150 ℃ | |
|
اندازه لوله اصلی |
≥ خط لوله افقی 100 میلی متر (4 اینچ)؛ ≥ لوله عمودی 150 میلی متر (4 اینچ)؛ |
≥50 میلی متر (2 اینچ) |
|
|
کمبود |
غیر قابل اجرا برای: نرخ جریان ناپایدار قطر لوله اصلی کمتر از DN100 است |
1. | محلول فلوکولنت (مانند پالپ و غیره) |
| 2. | نرخ جریان ناپایدار | ||
| 3. | محلول هایی با ویسکوزیته مخروطی | ||
| 4. | قطر لوله اصلی کمتر از DN50 است | ||
| 5. | مواردی که اثر دما قابل توجه است | ||
محاسبه نرخ جریان
V = Q / (1/4 *π *d2) مثال: سرعت جریان 20m3/h، قطر لوله 100mm
V = 20 / 3600 / (1/4 * 3.14 * 0.1 * 0.1) = 0.7 M/s
محل نصب
به منظور حصول اطمینان از اینکه دانسیته متر می تواند به دقت اندازه گیری کند و پایداری نمایش دهد، دبی محیط اندازه گیری شده نباید بیشتر از 1 متر بر ثانیه باشد و قطر خط لوله ای که دانسیته متر در آن نصب شده است باید بزرگتر یا مساوی باشد. 159 میلی مترمحل دانسیته متر باید تا حد امکان دورتر از پمپ نصب شود و فاصله ترجیحاً بیشتر از 5 متر باشد.هنگامی که سرعت جریان بیشتر از 1 متر بر ثانیه است، از نصب قطر منبسط شده استفاده کنید.هنگامی که دبی 1 متر افزایش می یابد، قطر لوله دانسیته متر 1.5 برابر افزایش می یابد.باید یک قسمت لوله مستقیم ≥ 600 میلی متر قبل از ابزار و یک قسمت لوله مستقیم ≥ 300 میلی متر در پشت ابزار وجود داشته باشد.سیال هنگام عبور از بدنه چنگال در حالت آرام قرار دارد.
همانطور که در شکل نشان داده شده است: نصب افقی خط لوله افقی
لوله عمودی کاهنده متحدالمرکز مستقیماً در سیال قرار دهید
لوله افقی کاهنده متحدالمرکز نمای بالای لوله افقی
