جزئیات محصول:
|
| محدوده اندازه گیری: | 0 - 2.5 گرم / سی سی (0 - 2500 کیلوگرم بر متر مکعب)؛ 0 تا 100.0٪ | محدوده کالیبراسیون: | 0 - 2.5 گرم / سی سی (0 - 2500 کیلوگرم بر متر مکعب)؛ 0 تا 100.0٪ |
|---|---|---|---|
| دقت: | 0.002 ± گرم در سی سی (2± کیلوگرم بر متر مکعب) ± 0.5 درصد | تکرارپذیری: | 0.001 ± گرم بر سی سی (0.2 ± کیلوگرم بر متر مکعب) 0.1 ± درصد |
| فشار کاری: | 0 ~ 4 مگاپاسکال | دمای عملیاتی: | -40 ~ 130 ℃، - 50 ~ 150 ℃ |
| منبع تغذیه: | 24VDC ≥50 میلی آمپر | خروجی سیگنال: | 4-20 میلی آمپر، 0-1000 هرتز، RS485 Modbus RTU |
| برجسته: | تراکم سنج فورکی PN40 FDM,تراکم سنج فورک FDM 24VDC,فرستنده چگالی دوغاب 24VDC |
||

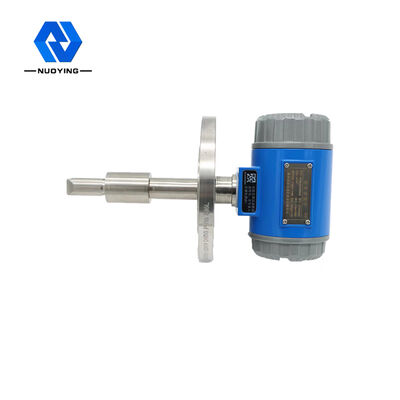

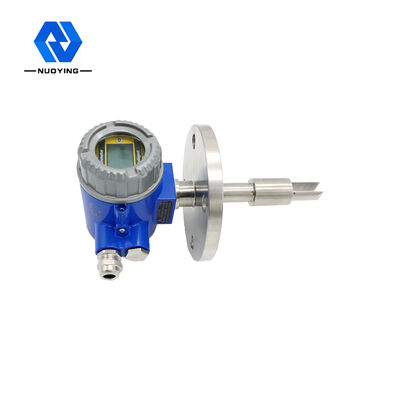

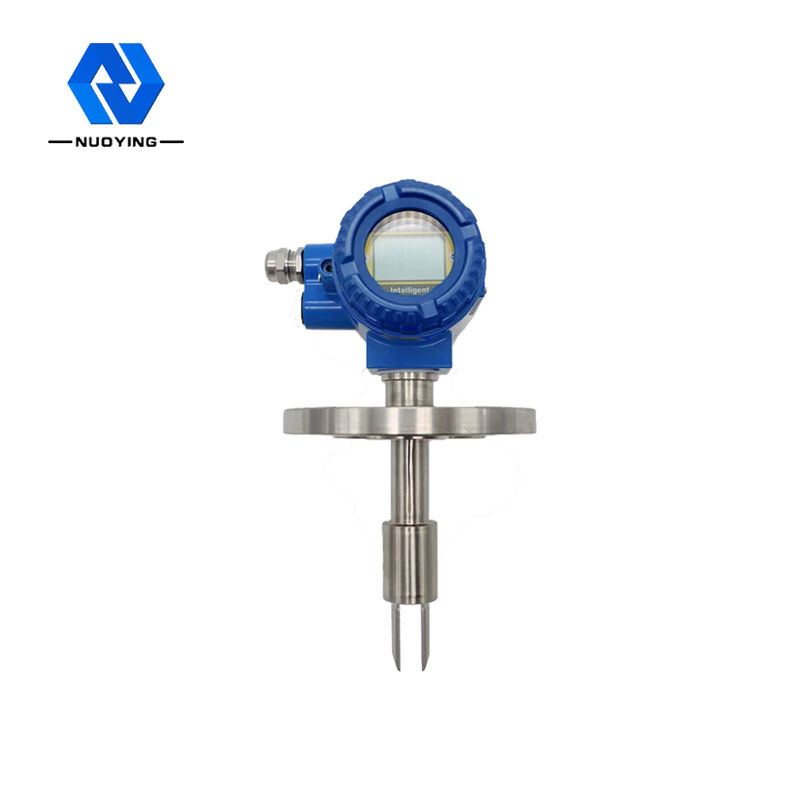

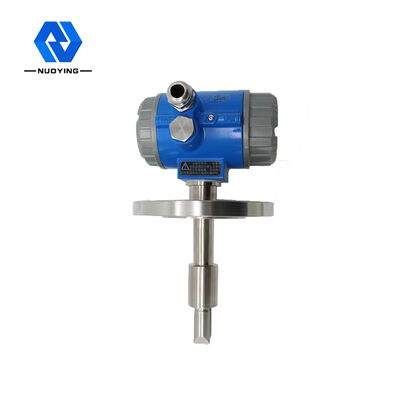

دانسیته سنج چنگال تنظیم NYDE
NYDEدانسیته متر پلاگین نصب پلاگین را اتخاذ می کند و به طور گسترده در خطوط لوله استفاده می شود.چگالی محیط در مخازن باز و مخازن بسته به طور مستقیم توسط فرکانس ارتعاش دریافت شده توسط چنگال تنظیم سنسور وارد شده در محیط تعیین می شود.سنسور دمای داخلی سنسور جبران دما را برای آن فراهم می کند.
دامنه کاربرد: تراکم سنج پلاگین می تواند تشخیص تراکم را به صورت آنلاین در زمان واقعی انجام دهد.می توان از آن برای کنترل فرآیند محصولات با چگالی به عنوان پارامتر اصلی یا کنترل کیفیت با درصد جامد یا درصد غلظت به عنوان مرجع استفاده کرد.صنایع معمولی شامل صنایع پتروشیمی، صنعت شراب، صنایع غذایی، صنایع دارویی و فرآوری مواد معدنی (مانند خاک رس، کربنات، سیلیکات و غیره) است که به طور خاص در تشخیص رابط و اختلاط خطوط لوله چند محصول در صنایع فوق استفاده می شود. تشخیص چگالی، پایش نقطه پایانی راکتور، و تشخیص رابط جداکننده.
دانسیته سنج چنگال تنظیم NYDE فنی مولفه های
| محدوده اندازه گیری | 0 - 2.5 گرم / سی سی (0 - 2500 کیلوگرم بر متر مکعب)، 0 تا 100.0٪ |
| محدوده کالیبراسیون | 0 - 2.5 گرم / سی سی (0 - 2500 کیلوگرم بر متر مکعب)، 0 تا 100.0٪ |
| دقت اندازه گیری | 0.002 ± گرم بر سی سی (2± کیلوگرم بر متر مکعب)، 0.5 ± درصد |
| تکرارپذیری | 0.001 ± گرم بر سی سی (0.2 ± کیلوگرم بر متر مکعب) 0.1 ± درصد |
| محدوده دمایی متوسط | -50℃~+150℃ |
| فشار کاری | 4MPa |
| محدوده ویسکوزیته سیال | 0-600 cP |
| ضریب دمای | ＜ 0.1 kg/m3/℃ (±0.5%) پس از اصلاح |
| اثر استرس | ناچیز |
| سنسور دمای داخلی | سنسور دیجیتال |
| مواد خیس شده | 316L،2205 فولاد ضد زنگ، C، آلیاژ تیتانیوم |
| پوشش بدنه چنگال | PTFE یا PFA استاندارد |
| منبع تغذیه | 24 VDC، ≥50 میلی آمپر |
| خروجی سیگنال آنالوگ | 4-20 میلی آمپر، 0-1000 هرتز، RS485 Modbus RTU |
| دقت خروجی (20℃) | ± 0.1٪ از خواندن یا ± 0.05٪ FS |
| تکرارپذیری خروجی (-40~+85℃) | ± 0.05٪ FS |
| اتصال فرآیند | DIN 50 PN16 DIN 50 PN40 |
| سرویس بهداشتی IDF و RJT | |
| سطح حفاظت | IP67 |
| پوسته | آلیاژ آلومینیوم |
دانسیته سنج چنگال تنظیم NYDE عملیاتی اصل

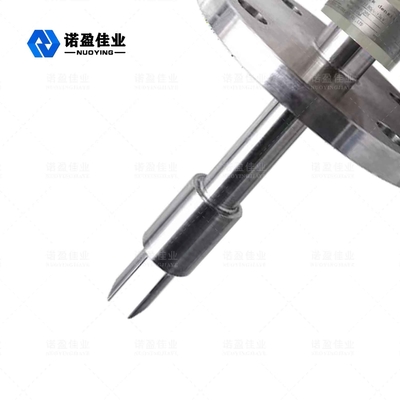

سنسور بر اساس اصل ارتعاش اجزا کار می کند و قسمت جزء قسمتی از چنگال تنظیم است که در مایع اندازه گیری شده غوطه ور شده است.قسمت چنگال تنظیم لرزش را از طریق یک دستگاه پیزوالکتریک داخلی که در انتهای پایین بدنه چنگال ثابت شده است، القا می کند.فرکانس نوسان توسط یک دستگاه پیزوالکتریک ثانویه ثابت شده در انتهای دیگر بدنه چنگال تشخیص داده می شود و سپس سیگنال توسط مدار در بالا تقویت می شود.چگالی مایع با فرکانس ارتعاش زمانی که مایع اندازه‌گیری شده جریان دارد، ارتباط نزدیکی دارد.هنگامی که چگالی مایع اندازه گیری شده تغییر می کند، فرکانس ارتعاش هنگام جریان مایع نیز تغییر می کند.از طریق رابطه زیر می توان چگالی مایع اندازه گیری شده را به دقت محاسبه کرد.
D= K0+K1T+K2T2
D= چگالی کالیبره نشده محیط اندازه گیری شده (kg/m3)
T= فرکانس ارتعاش (μ s).
K0 , K1 , K2 = ثابت
در فرآیند تشخیص چگالی، دانسیته سنج پلاگین NYDE می تواند به طور خودکار تأثیر دما بر چگالی (D) محیط اندازه گیری شده را جبران کند و فشار تأثیر قابل توجهی بر چگالی ندارد.
دانسیته سنج چنگال تنظیم NYDE ویژگی های طراحی
◎ مناسب برای مخزن، خط لوله، جریان یا اندازه گیری چگالی متوسط استاتیک.مناسب برای اندازه گیری دمای بالا، دمای پایین، حاوی ناخالصی ها و محیط با ویسکوزیته بالا.
◎ دستگاه تبدیل الکترونیکی مبتنی بر ریزپردازنده، پردازش سیگنال یکپارچه، محاسبه و توابع تشخیصی.
◎ اندازه گیری آنلاین مداوم چگالی و دما مایع، دقت بالا، ایمن تر و قابل اطمینان تر، می تواند به طور مستقیم برای کنترل فرآیند تولید استفاده شود.
◎ می تواند مستقیماً از طریق رابط RS485 با رایانه شخصی ارتباط برقرار کند.کاربران می توانند به طور مستقیم گره ها را پیکربندی کنند، خطاها را تشخیص دهند و داده ها را به صورت آنلاین ثبت کنند.
◎ چگالی پایه، درصد غلظت، درصد جرم، درصد حجم و سایر پارامترها را می توان در حین اندازه گیری چگالی و دما محاسبه کرد.
ساختار عالی حفاظت از فشار بیش از حد، پایداری درجه حرارت عالی، مهر و موم کامل جوشکاری، طراحی جامد و قابل اعتماد.
◎ نصب و استفاده آسان، قرار دادن مایع می تواند خواندن را نمایش دهد.
◎ تعمیر و نگهداری آسان، بدون تمیز کردن منظم.
◎ کالیبراسیون بدون منبع مرجع استاندارد، بدون کالیبراسیون آزمایشگاهی، بدون وقفه در فرآیند.
◎ نوع ذاتا ایمن را می توان در مکان های خطرناک استفاده کرد و نوع بهداشتی را می توان در سایت های تولید مواد غذایی نصب کرد.
