جزئیات محصول:
|
محدوده اندازه گیری: | 20 متر، 40 متر | کاربرد: | اندازه گیری مایع و غبار |
---|---|---|---|
مواد: | 304 و PTFE | اتصال فرآیند: | رزوه پیچ، فلنج (اختیاری)، فلنج دار |
درجه حفاظت: | ابزار نمایش IP67، IP67 | دمای عملیاتی: | -40 ~ 260 ℃ |
خروجی سیگنال: | 4-20mA, 4-20mA/HART,RS485 | فشار فرآیند: | فشار اتمسفر، -0.1-4MPa، -1~40BAR |
برجسته: | فرستنده سطح مایکروویو هدایت شونده 220 ولت AC,فرستنده سطح مایکروویو هدایت شونده فوم مه,رادار موج هدایت شونده 220 ولت AC |

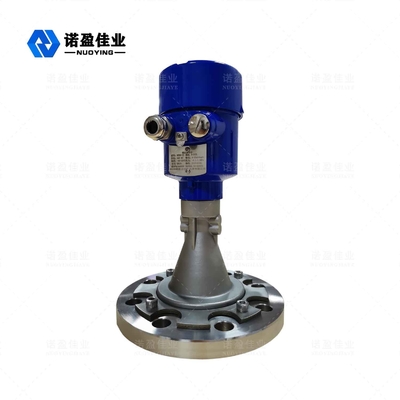

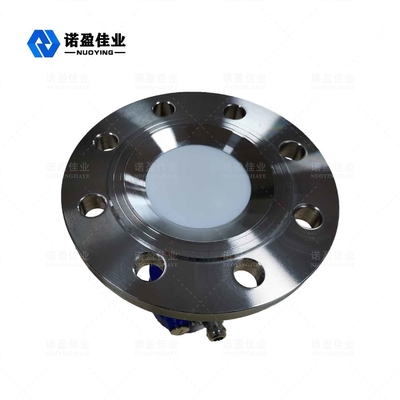

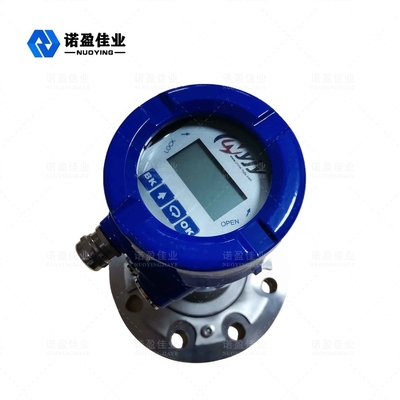

26GHz NYRD-PB-D Flat رادار مرحله متر
سطح سنج راداری صفحه تخت یک ابزار اندازه گیری سطح راداری با فرکانس بالا 26 گیگاهرتز با حداکثر فاصله اندازه گیری 40 متر است.آنتن بیشتر بهینه شده است و ریزپردازنده سریع جدید می تواند آنالیز و پردازش سیگنال را با سرعت بالاتری انجام دهد، به طوری که دستگاه می تواند در موارد پیچیده مانند بخار، فوم، گرد و غبار، تبلور، تراکم و غیره استفاده شود.
رادار مرحله مترپارامتر فنی
مدل | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
کاربرد معمولی | بخار، مه، فوم، خوردگی قوی، تبلور، تراکم، چسبندگی و غیره. | ||||
فرکانس انتقال | 26 گیگاهرتز | ||||
نمونه گیری اکو | 100 بار در ثانیه | ||||
مواد آنتن | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | PFA |
دامنه | 40 متر | ||||
دقت | 0.05٪ - 0.1٪ FS | ||||
تامین برق | 24VDC (دو سیم، چهار سیم)، 220 ولت AC | ||||
قدرت | 3 وات | ||||
خروجی سیگنال | 4...20mA/HART/RS485/Modbus... | ||||
دمای فرآیند | -40+130 ℃ | -40+130 ℃ | -40+260 ℃ | -40+130 ℃ | -40+130 ℃ |
فشار فرآیند | -0.1-2.0MPa | ||||
اتصال فرآیند | براکت، فلنج (اختیاری) | ||||
رابط الکتریکی | M20×1.5، ½ اینچ NPT | ||||
کلاس حفاظتی | IP 67 | ||||
درجه ضد انفجار | ExiaⅡCT6 Ga، ExdⅡCT6 Gb |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!
رادار مرحله مترعملیاتی اصل
آنتن سطح رادار پالس های مایکروویو باریکی را ساطع می کند که از طریق آنتن به سمت پایین منتقل می شود.پس از تماس پالس با سطح محیط اندازه گیری شده، دوباره منعکس شده و توسط سیستم آنتن دریافت می شود و سیگنال به قسمت مدار الکترونیکی منتقل می شود و به طور خودکار به سیگنال سطح تبدیل می شود (زیرا سرعت انتشار پالس بسیار سریع است. موج الکترومغناطیسی به هدف می رسد و به گیرنده منعکس می شود. زمان صرف شده تقریباً آنی است).
همانطور که تصویر نشان می دهد:
آ.تنظیم محدوده، تنظیم کم (4 میلی آمپر)ب.تنظیم بالا (20 میلی آمپر)سی.محدوده منطقه کور
سطح مرجع برای اندازه گیری: سطح زیرین نخ یا سطح آب بندی فلنج.
توجه: هنگام استفاده از زمانبندی سطح رادار، مطمئن شوید که بالاترین سطح مواد نمیتواند وارد ناحیه کور اندازهگیری شود (ناحیه نشان داده شده با C در شکل).
رادار مرحله مترویژگی های طراحی
◎ اندازه آنتن کوچک است، نصب آن آسان است.رادار غیر تماسی، بدون سایش و بدون آلودگی.
◎ تحت تاثیر خوردگی، فوم، بخار آب، تغییرات دما و فشار قرار نمی گیرد.
◎ زاویه پرتو کوچک و انرژی متمرکز است، که توانایی اکو را افزایش می دهد و به جلوگیری از تداخل کمک می کند.
◎ ناحیه کور اندازه گیری کوچکتر است و همچنین می تواند نتایج خوبی برای اندازه گیری مخزن کوچک به دست آورد.
◎ نسبت سیگنال به نویز بالا برای عملکرد بهتر حتی در شرایط نوسان.
